RBPH - преломляющие модули формирования пучка Бесселя

Преломляющие модули формирования пучка Бесселя серии RBPH представляют собой системы, предназначенные для интеграции в лазерные технологические установки. Основной функцией модулей является преобразование гауссова пучка одномодового лазера в бездифракционный бесселев пучок с увеличенной глубиной фокуса и субмикронным размером центрального пятна. Благодаря своим уникальным свойствам, бесселев пучок обеспечивает обработку широкого спектра материалов с минимальной зоной термического влияния.

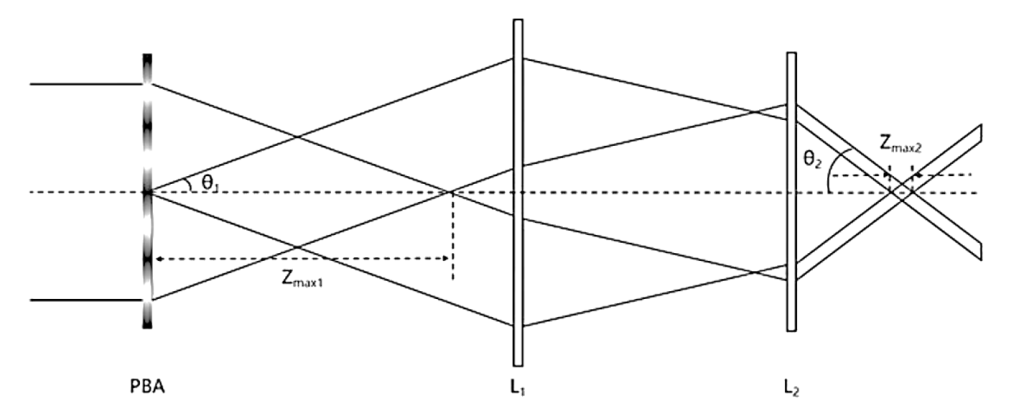

Схема формирования бесселева пучка

Конструкция модуля RBPH основана на преломляющих оптических элементах, что обеспечивает высокий коэффициент пропускания (>95%) на рабочей длине волны 1064 нм. Ключевым компонентом системы является коническая линза, которая преобразует входной гауссов пучок в бездифракционный бесселев пучок. Далее телецентрическая оптическая система, состоящая из двух линз, выполняет точное формирование пучка, регулируя его расходимость и уменьшая диаметр центральной доли. Отсутствие дифракционных элементов в оптической схеме позволяет достичь высокого порога лазерного повреждения, что важно для работы с импульсными лазерами средней и высокой мощности.

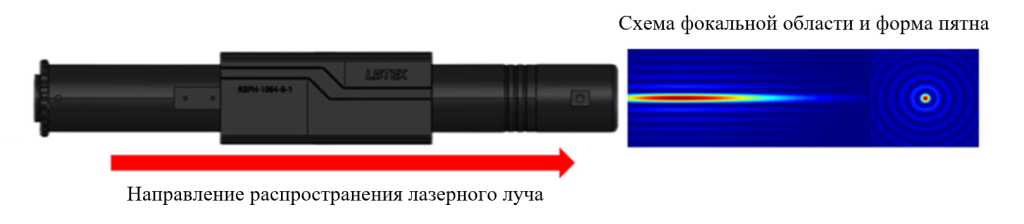

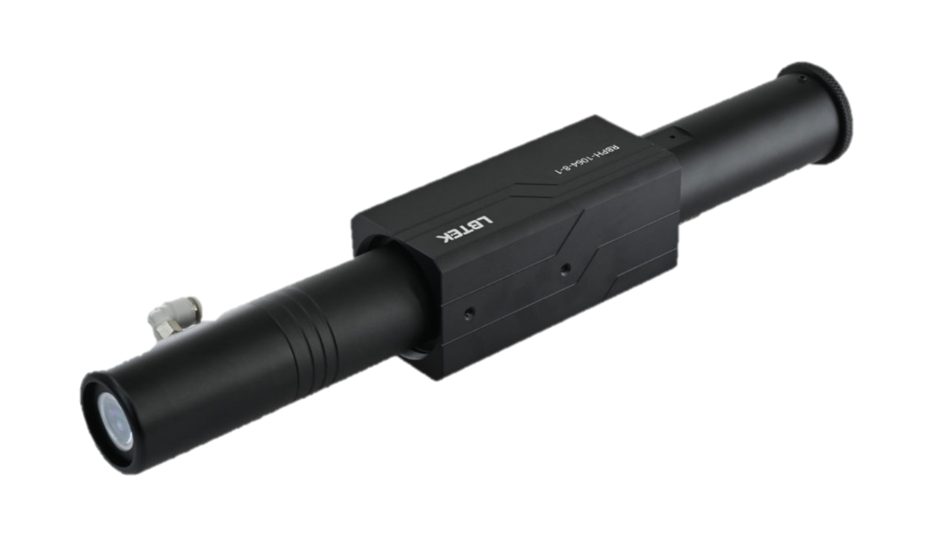

Внешний вид и конструкция преломляющего модуля формирования пучка Бесселя

Модули RBPH обеспечивают формирование бесселева пучка с глубиной фокуса от 1 до 8 мм в воздушной среде. Размер центрального пятна пучка не превышает 5 мкм, что обеспечивает высокую концентрацию энергии и позволяет достигать интенсивности, достаточной для абляции большинства материалов. Благодаря увеличенной глубине фокуса по сравнению с традиционными гауссовыми пучками, система позволяет выполнять резку материалов значительной толщины без изменения фокусного положения. Модульная конструкция с стандартными соединительными размерами обеспечивает простую интеграцию в существующие лазерные системы.
