TSI - интерферометры сдвига для анализа пучка

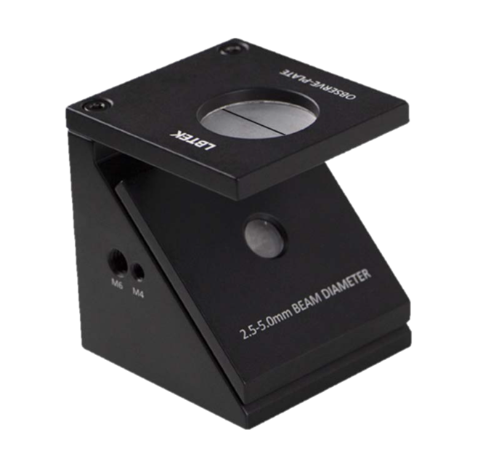

Интерферометры сдвига серии TSI – это компактные оптические приборы, предназначенные для качественного анализа коллимации лазерных пучков. Принцип действия приборов основан на классической методике сдвиговой интерферометрии, где в качестве ключевого оптического элемента используется клиновидная пластина, установленная под углом 45° к направлению распространения излучения. Пластина изготовлена из ультрафиолетового плавленого кварцевого стекла (UVFS), что обеспечивает высокое лазерное повреждение и минимальные волновые искажения. Наблюдательная часть прибора состоит из рассеивающей пластины из оптического стекла N-BK7 с нанесенной эталонной штриховой маркировкой, которая визуализирует интерференционную картину, возникающую в результате сложения волн, отраженных от передней и задней поверхностей клина.

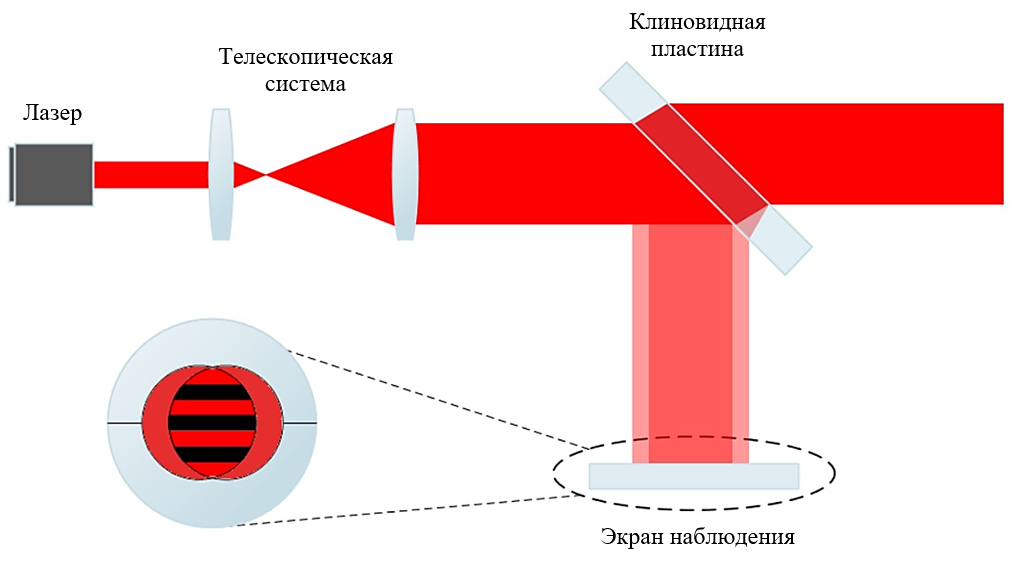

Принципиальная схема работы интерферометра сдвига

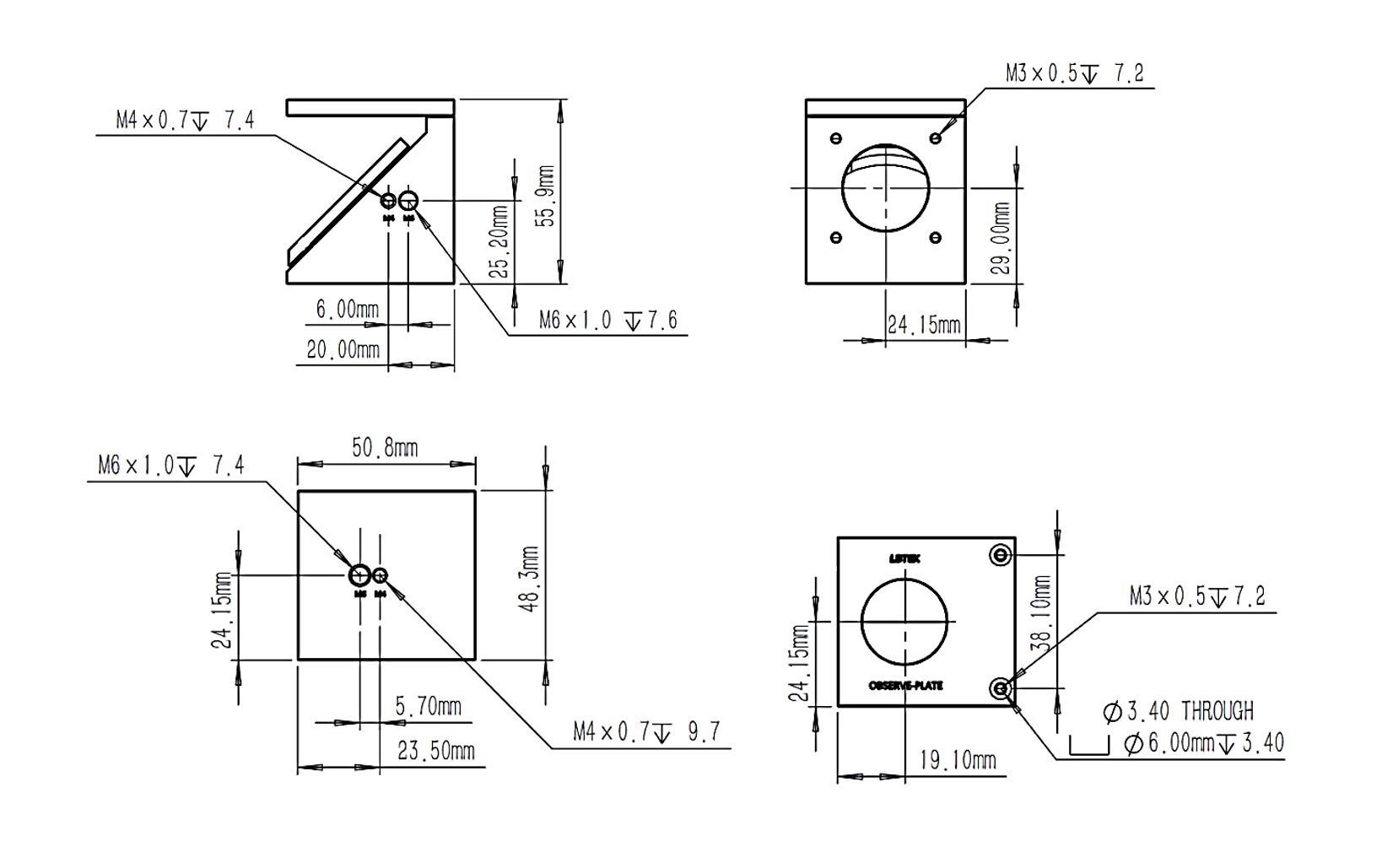

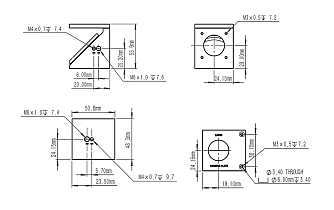

Конструктивной особенностью интерферометров TSI является модульная система со сменными магнитными пластинами серии TSIP. Это решение позволяет использовать один базовый корпус для работы с широким диапазоном диаметров пучка от 1 до 25,4 мм. Для формирования устойчивой интерференционной картины с максимальной контрастностью требуется, чтобы поляризация входного лазерного излучения была перпендикулярна плоскости падения. Критически важным параметром для наблюдения интерференции является соответствие длины когерентности используемого лазера величине оптической разности хода, вносимой клиновидная пластиной.

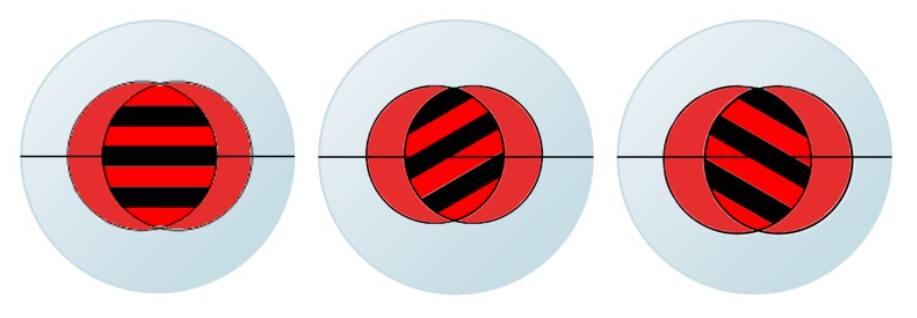

Схематическое изображение интерференционных картин для параллельного, расходящегося и сходящегося пучков

Для расширения функциональности интерферометры TSI могут комплектоваться дополнительными аксессуарами. Система увеличения TSIOS предназначена для детального анализа интерференционной картины от пучков малого диаметра (1-10 мм), обеспечивая ее удобное визуальное наблюдение. Переходные пластины серии TSICP обеспечивают интеграцию прибора в стандартные системы, а TSICP-SM1 позволяет установить стороннюю систему наблюдения через резьбовое соединение SM1.
