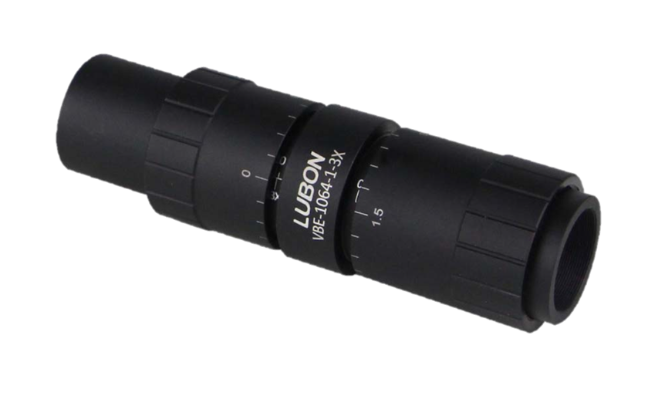

VBE - расширители лазерного пучка

Расширители пучка LBTEK серии VBE представляют собой оптические системы, предназначенные для плавного изменения диаметра и расходимости коллимированного лазерного пучка. В отличие от расширителей с фиксированным увеличением, модели VBE позволяют динамически регулировать коэффициент увеличения в пределах одного из трех диапазонов: 1X-3X, 1X-4X или 2X-10X.

Оптическая схема расширителя построена по галилеевой системе и включает три группы линз, изготовленных из ультрафиолетового плавленого кварца (UVFS). Данный материал обеспечивает высокий порог лазерного повреждения, что важно для применений в области высокомощной лазерной обработки материалов. Все оптические поверхности покрыты широкополосным просветляющим покрытием с остаточным отражением менее 0,5% на рабочей длине волны, что максимизирует пропускание системы.

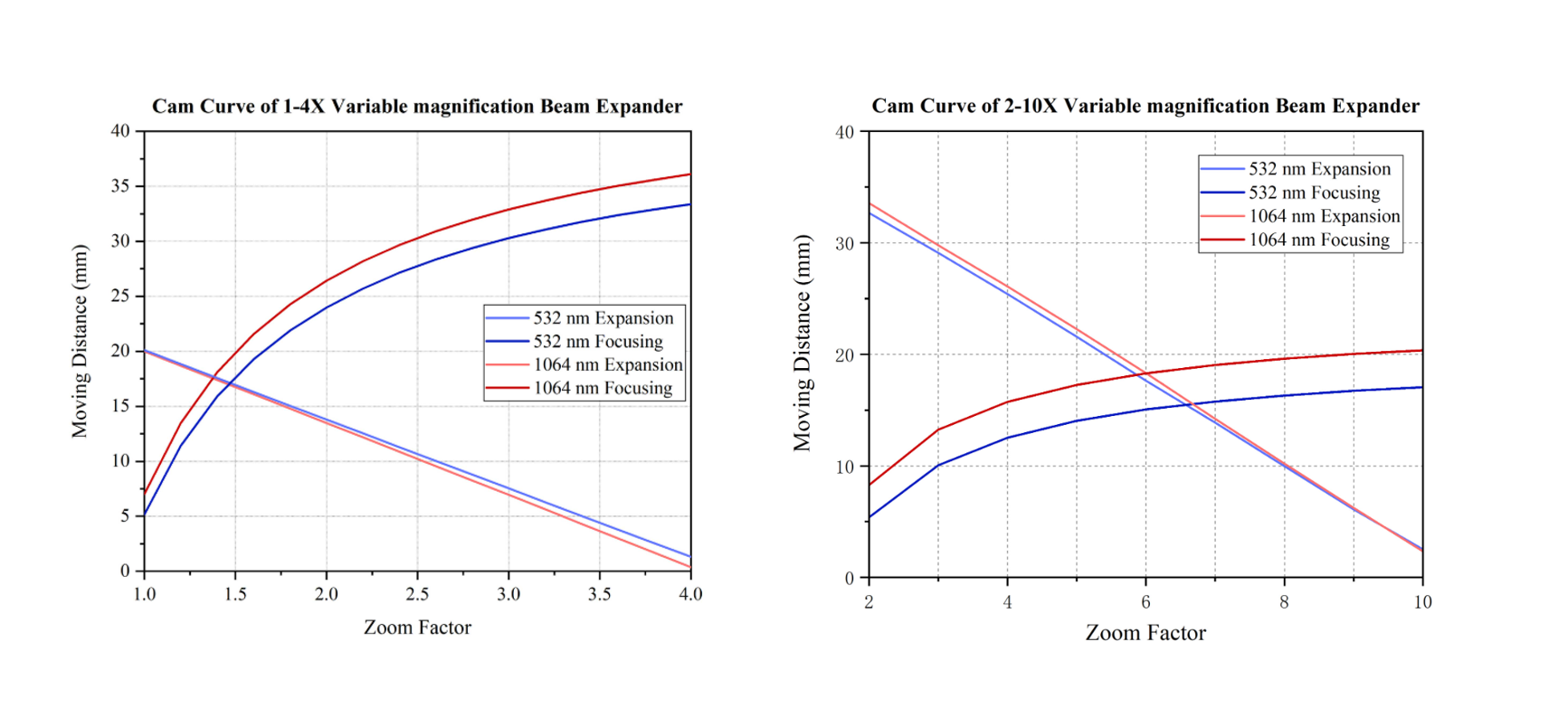

Принцип работы основан на независимом перемещении групп линз:

• Относительное перемещение первой и второй групп линз изменяет увеличение системы (M).
• Относительное перемещение второй и третьей групп линз регулирует расходимость выходного пучка (θ₀).

• Качество волнового фронта. Все модели оптимизированы для работы на дифракционном пределе. Ошибка волнового фронта для всего диапазона увеличений не превышает 0,25λ, что гарантирует минимальное искажение пучка.
• Отсутствие внутреннего фокуса. Галилеева конструкция исключает образование реального фокуса внутри системы, предотвращая риск ионизации воздуха и повреждения оптических элементов при работе с импульсными лазерами высокой мощности.
• Дифракционный предел и диаметр пучка. Для каждой модели определен максимальный диаметр входного пучка, при котором система работает на дифракционном пределе. Для серии 1-4X этот диаметр постоянен (4 мм) для всех увеличений. Для серий 1-3X и 2-10X максимальный диаметр, при котором сохраняется дифракционное качество, зависит от установленного увеличения.

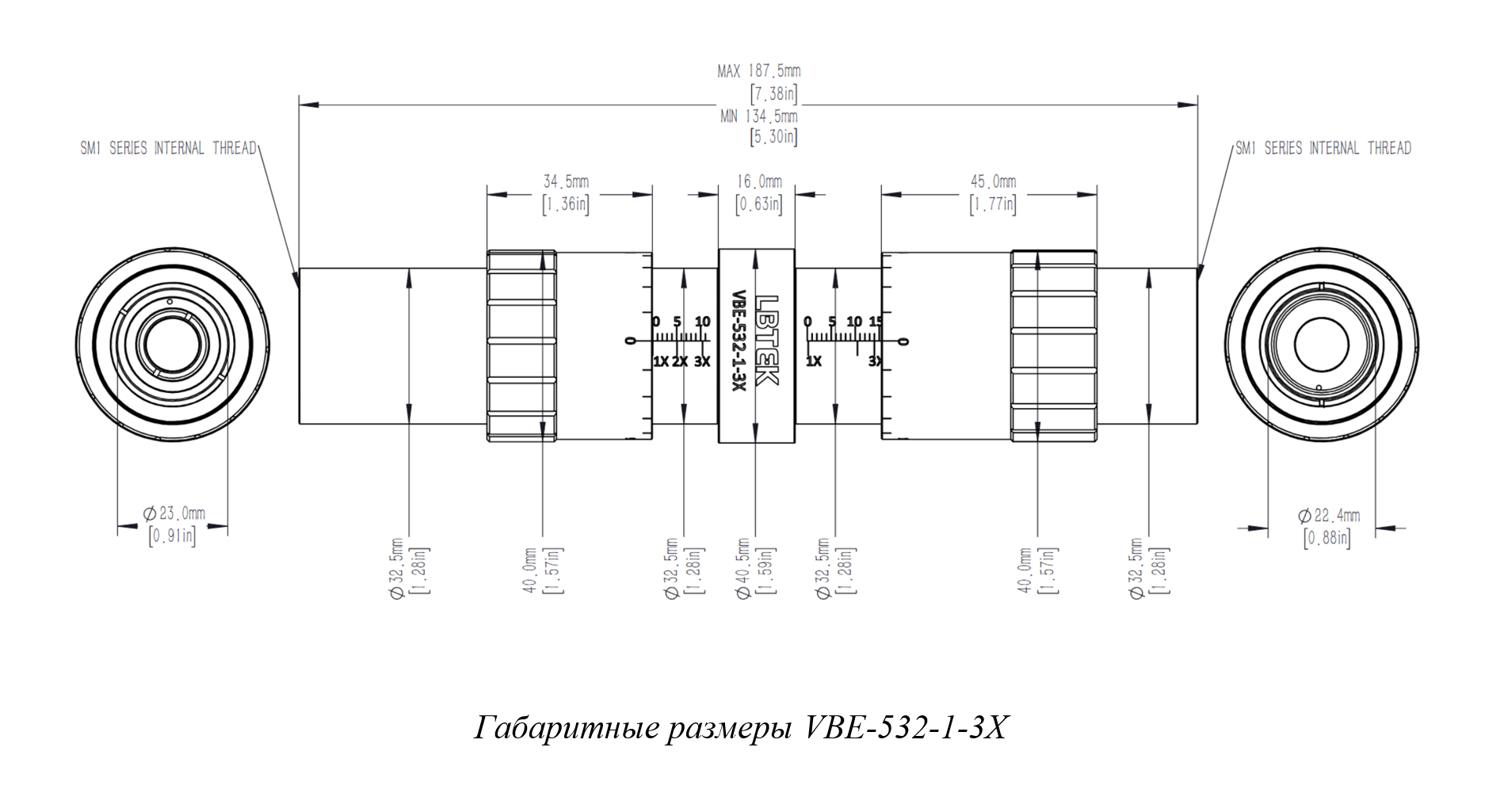

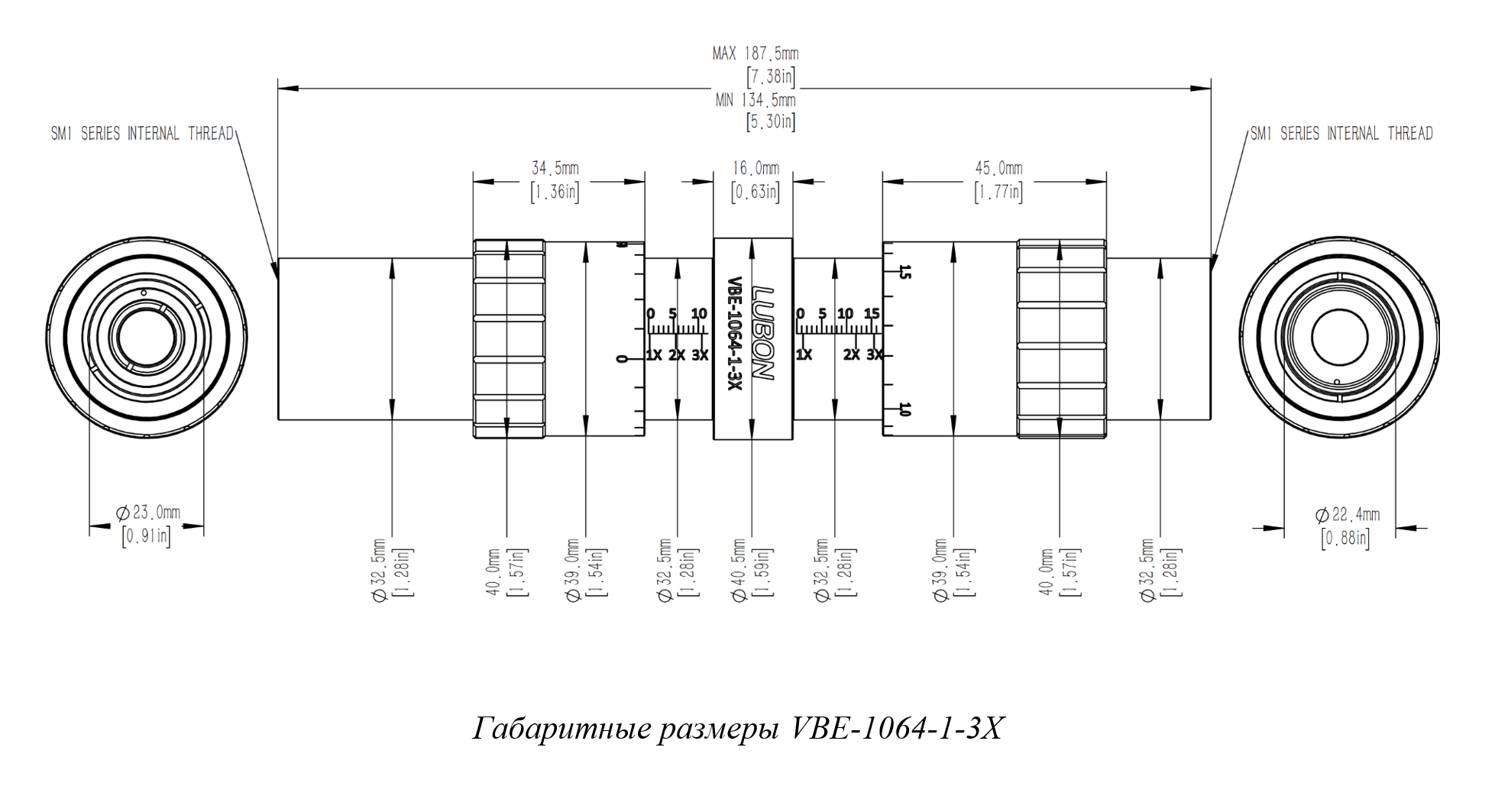

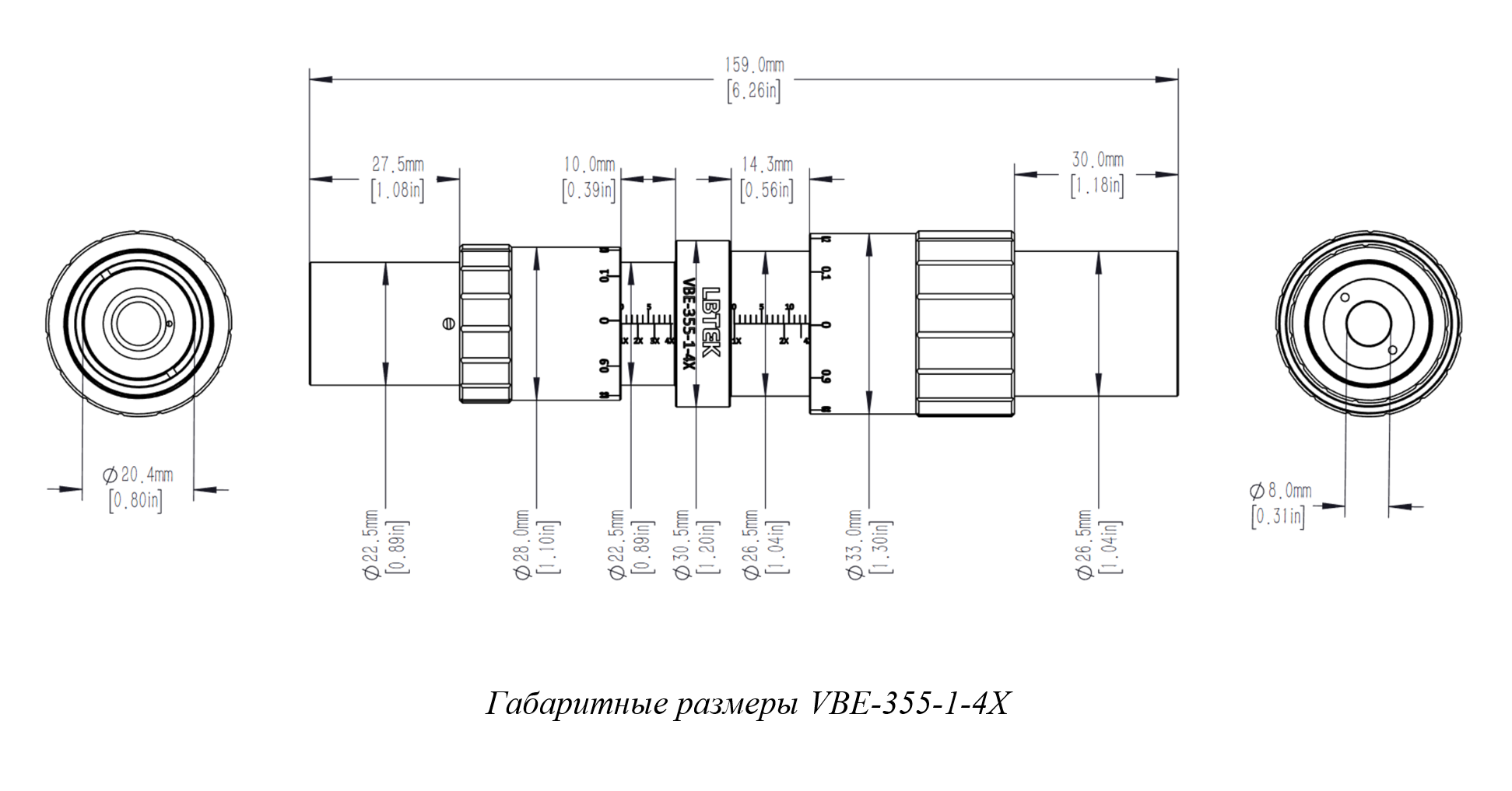

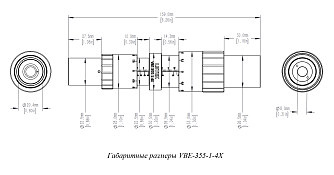

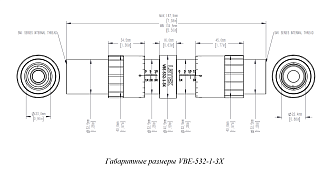

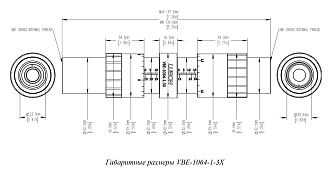

Механический корпус оснащен метками, соответствующими различным коэффициентам увеличения. Для коллимированного входного пучка совмещение соответствующих меток на входном и выходном кольцах обеспечивает получение коллимированного выходного пучка с заданным увеличением. Корпус имеет резьбовые отверстия M4 и/или цилиндрические поверхности для крепления стандартными зажимами, что упрощает интеграцию в оптическую систему.

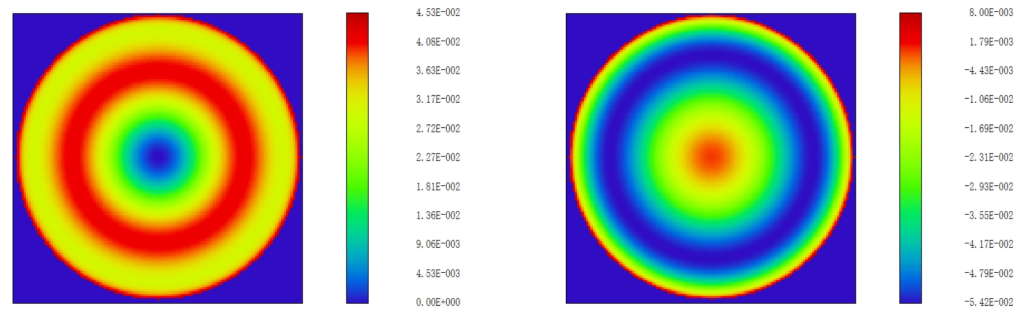

 Карта волнового фронта при увеличении 1X (слева) и 3X (справа) для модели VBE-532-1-3X
