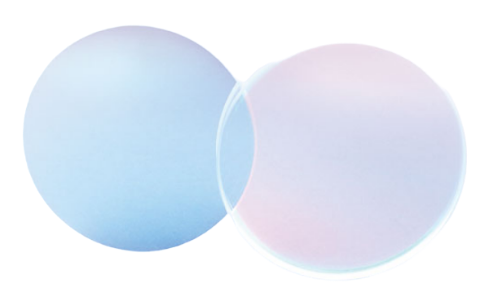

CF1 - дихроичные фильтры

  • Материал: Borofloat glass.
  • Диаметр: 25,4 мм.
  • Длина волны отсечки: 505±15 нм / 585±15 нм.
  • Коэффициент пропускания >90%.

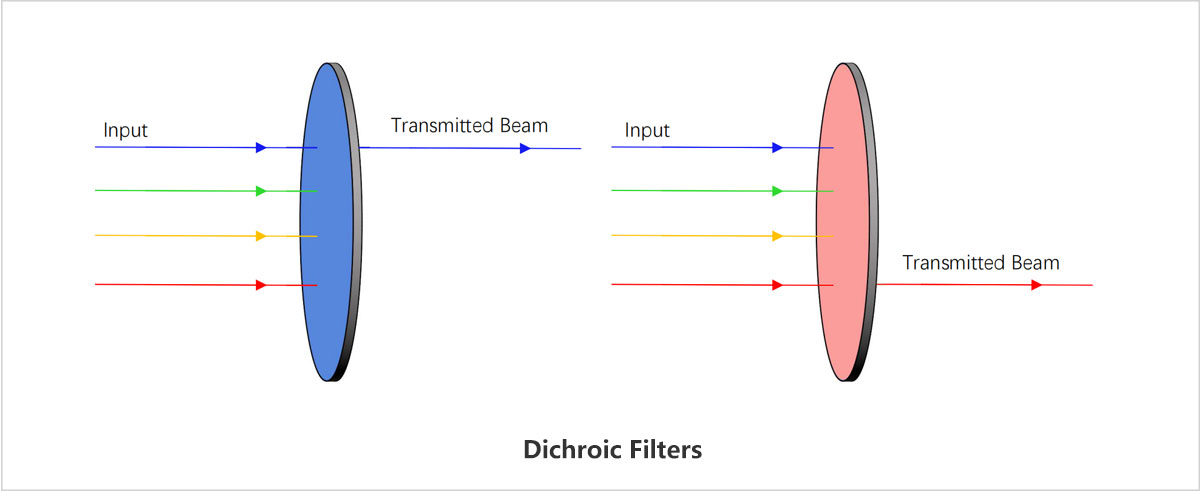

Дихроичные фильтры представляют собой оптические пластины с нанесением нескольких слоев диэлектрической пленки на стеклянную подложку. Для изготовления фильтров серии CF1 используется Borofloat glass, обладающее высокой плотностью, устойчивостью к воздействию температур и хорошими оптическими свойствами. Технология вакуумного напыления диэлектрических пленок на стеклянную поверхность обеспечивает качественное разделение падающего пучка на несколько составляющих с различными длинами волн, что позволяет отражать или, наоборот, передавать заданный диапазон. Компания LBTEK предоставляет к заказу длинноволновые и коротковолновые дихроичные фильтры.

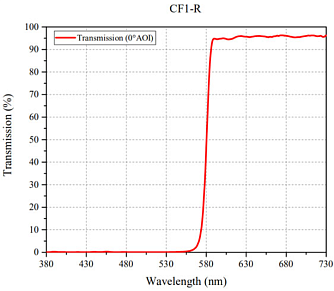

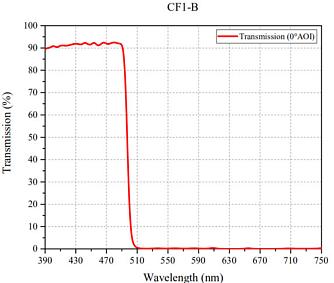

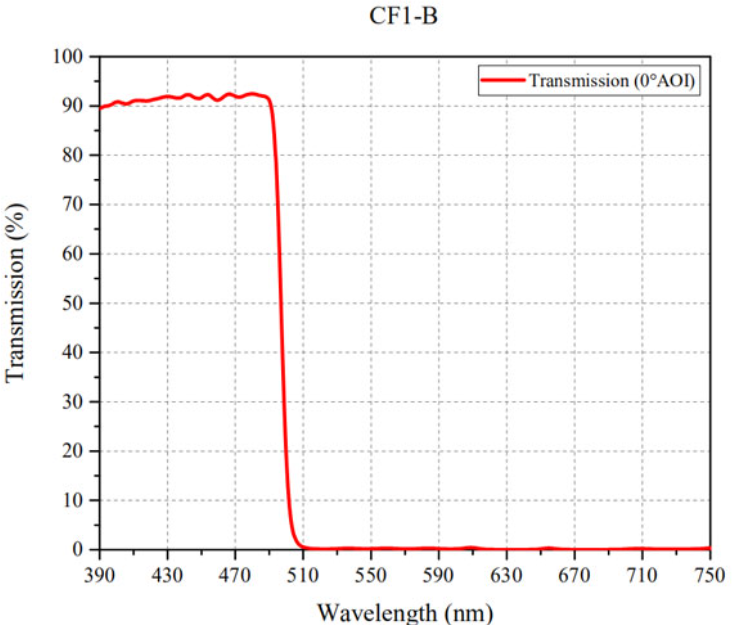

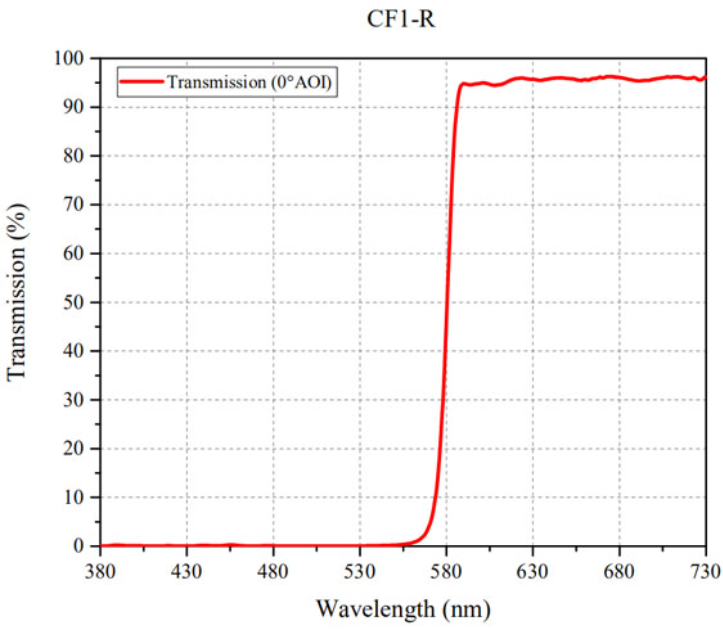

Длинноволновой дихроичный фильтр (серия CF1-B) передает диапазон 615-730 нм и отражает диапазон 380-550 нм. Коротковолновой фильтр (серия CF1-R) передает диапазон 390-480 нм и отражает диапазон 540-750 нм. Стандартный диаметр - 25,4 мм и толщина - 2 мм.

Параметр Значение Ед.измерения
Серия CF1-B CF1-R
Материал
Borofloat glass
Коэффициент пропускания
>90 %
Длина волны отсечки
505±15   585±15 нм
Диаметр
25,4 мм
Допуск по диаметру
+0 / -0,25 мм
Толщина
2 мм
Допуск по толщине
-0,4 мм
Диапазон пропускания 390-480  615-730 нм
Диапазон отсечки
380-550  540-750 нм
Качество обработки поверхности
80/50
Эксцентриситет
<3 угл.мин

  • Спектральная визуализация.
  • Машинное зрение.
  • Печать и цифровая проекция.

Модель Описание
CF1-B Дихроичный фильтр. Диапазон пропускания: 390-480 нм. Диапазон отсечки: 380-550 нм. Диаметр: 25,4 мм.
CF1-R Дихроичный фильтр. Диапазон пропускания: 615-730 нм. Диапазон отсечки: 540-750 нм. Диаметр: 25,4 мм.
