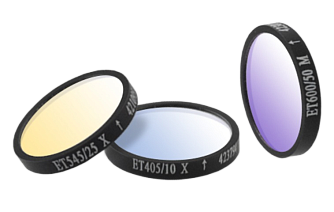

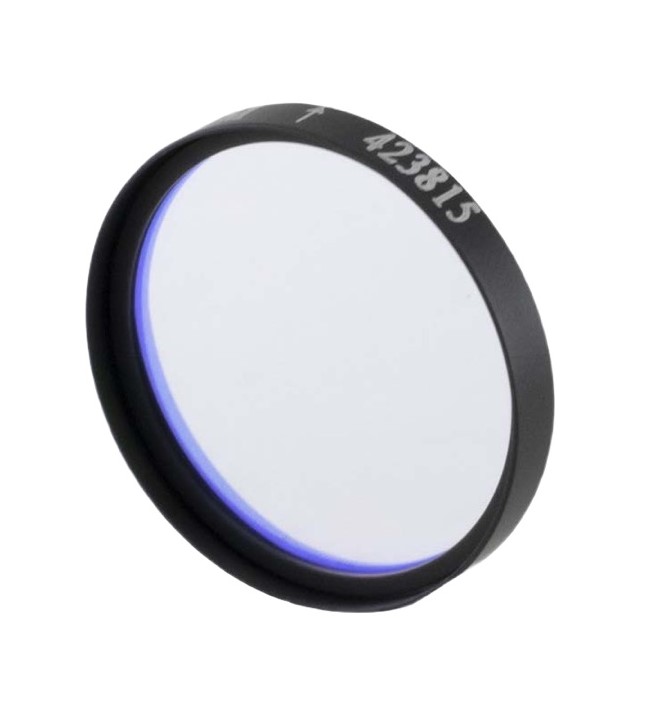

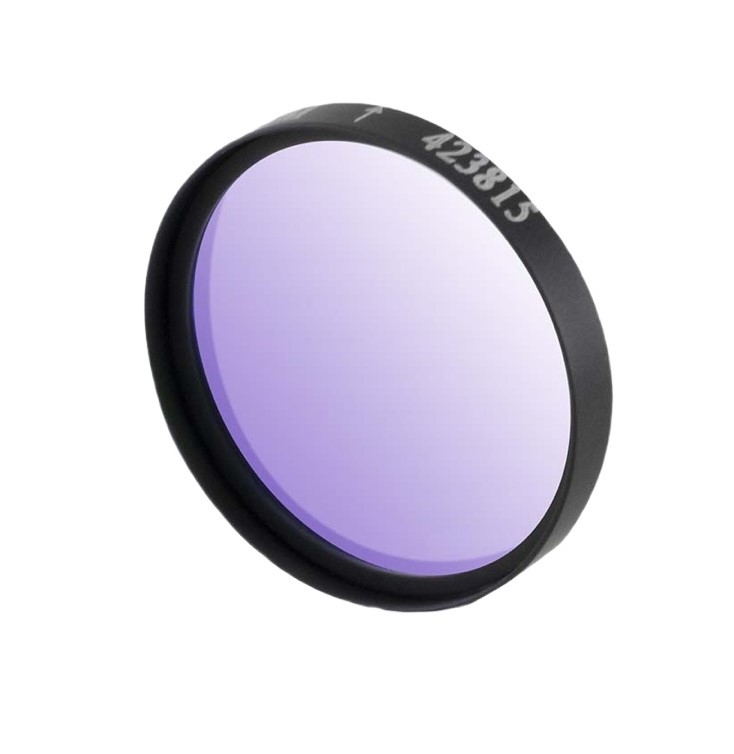

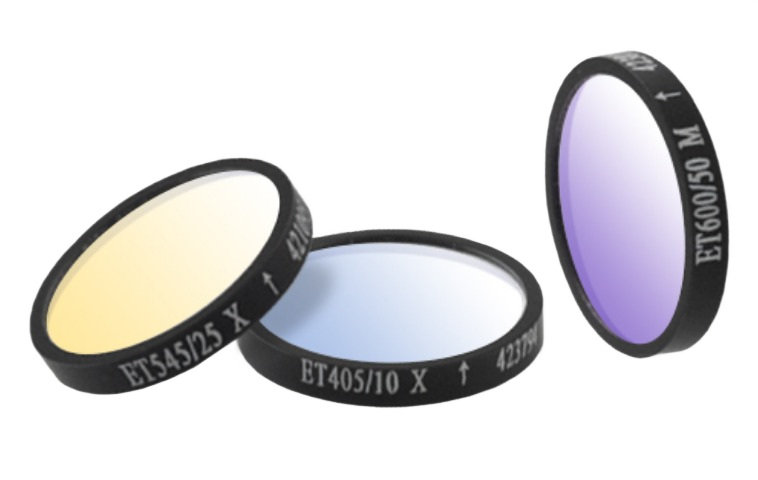

CHROMA - высокопроизводительные полосовые фильтры

  • Материал: UVFS.
  • Диаметр: 25 мм.
  • Ширина полосы пропускания (FWHM): 5 нм / 10 нм / 50 нм.
  • 10 вариаций центральной длины волны при FWHM=10 нм: 365-1064 нм.
  • 5 вариаций центральной длины волны при FWHM=25 нм: 395-581 нм.
  • 12 вариаций центральной длины волны при FWHM=50 нм: 450-700 нм.
  • Коэффициент пропускания: >90%

LBTEK предлагает высокопроизводительные фильтры CHROMA серий (Z)ET/10x, ET/25x и ET/50x диаметром 25 мм. Эти узкополосные фильтры обеспечивают высокое пропускание (>90% и выше) в узком спектральном диапазоне, определяемом полосой пропускания (FWHM) и центральной длиной волны, и подавление внеполосного излучения с оптической плотностью от 5 до 6. Коэффициент пропускания уменьшается по мере отклонения длины волны от центральной. Серия фильтров RET представлена с различными значениями ширины полосы пропускания, такими как: 10 нм, 25 нм, 50 нм. В настоящее время к заказу доступны 10 вариаций центральной длины волны при FWHM=10 нм в диапазоне 365-1064 нм, 5 вариаций центральной длины волны при FWHM=25 нм в диапазоне 395-581 нм и 12 вариаций центральной длины волны при FWHM=50 нм в диапазоне 450-700 нм.

высокопроизводительные фильтры CHROMA изготовлены из УФ-кварцевого стекла (UVFS). LBTEK производит данные фильтры при использовании передовой технологии магнетронного напыления тонкоплёночных покрытий.


Параметр Значение Ед.измерения
Серия
(Z)ET/10x ET/25x ET/50m
Материал UVFS
Коэффициент пропускания
>90 >90 >93 %
Центральная длина волны
365-1064 395-581 450-700 нм
Отклонение от центральной длины волны
±1,5 ±1,5 ±2,0 нм
Диаметр
25 мм
Допуск по диаметру
+0,0/-0,1 мм
Толщина
3,5 мм
Допуск по толщине
+0,0/-0,1 мм
Ширина полосы пропускания
10 25 50 нм
Оптическая плотность (OD)
5-6
Качество обработки поверхности
60/40


Модель Описание
ET365/10x Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 365 нм. Ширина полосы пропускания: 10 нм. Коэффициент пропускания: > 90%.
ET405/10x Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 405 нм. Ширина полосы пропускания: 10 нм. Коэффициент пропускания: > 92%.
ET488/10x Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 488 нм. Ширина полосы пропускания: 10 нм. Коэффициент пропускания: > 94%.
ET495/10x Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 495 нм. Ширина полосы пропускания: 11,5 нм. Коэффициент пропускания: > 95%.
ZET514/10x Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 514 нм. Ширина полосы пропускания: 10 нм. Коэффициент пропускания: > 95%.
ZET532/10x Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 532 нм. Ширина полосы пропускания: 10 нм. Коэффициент пропускания: > 95%.
ET546/10x Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 546 нм. Ширина полосы пропускания: 11 нм. Коэффициент пропускания: > 90%.
ZET561/10x Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 561 нм. Ширина полосы пропускания: 10 нм. Коэффициент пропускания: > 95%.
ZET594/10x Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 594 нм. Ширина полосы пропускания: 9,5 нм. Коэффициент пропускания: > 95%.
ZET1064/10x Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 1064 нм. Ширина полосы пропускания: 10 нм. Коэффициент пропускания: > 95%.
ET395/25x Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 395 нм. Ширина полосы пропускания: 25 нм. Коэффициент пропускания: > 90%.
ET485/25x Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 485 нм. Ширина полосы пропускания: 25 нм. Коэффициент пропускания: > 92%.
ET545/25x Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 545 нм. Ширина полосы пропускания: 24 нм. Коэффициент пропускания: > 90%.
ET561/25x Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 561 нм. Ширина полосы пропускания: 25,5 нм. Коэффициент пропускания: > 95%.
ET580/25x Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 581 нм. Ширина полосы пропускания: 28 нм. Коэффициент пропускания: > 93%.
ET450/50m Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 450 нм. Ширина полосы пропускания: 50 нм. Коэффициент пропускания: > 95%.
ET460/50m Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 460 нм. Ширина полосы пропускания: 50 нм. Коэффициент пропускания: > 94%.
ET525/50m Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 524,5 нм. Ширина полосы пропускания: 48 нм. Коэффициент пропускания: > 95%.
ET535/50m Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 535 нм. Ширина полосы пропускания: 50 нм. Коэффициент пропускания: > 93%.
ET550/50m Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 550 нм. Ширина полосы пропускания: 51 нм. Коэффициент пропускания: > 95%.
ET560/50m Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 560 нм. Ширина полосы пропускания: 50 нм. Коэффициент пропускания: > 95%.
ET575/50m Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 575 нм. Ширина полосы пропускания: 50,5 нм. Коэффициент пропускания: > 95%.
ET590/50m Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 590 нм. Ширина полосы пропускания: 50 нм. Коэффициент пропускания: > 95%.
ET600/50m Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 600 нм. Ширина полосы пропускания: 50 нм. Коэффициент пропускания: > 95%.
ET670/50m Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 669 нм. Ширина полосы пропускания: 51 нм. Коэффициент пропускания: > 95%.
ET690/50m Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 690 нм. Ширина полосы пропускания: 50 нм. Коэффициент пропускания: > 93%.
ET700/50m Высокопроизводительный полосовой фильтр. Диаметр: 25 мм. Центральная длина волны: 700 нм. Ширина полосы пропускания: 50 нм. Коэффициент пропускания: > 94%.
