MBF - узкополосные лазерные фильтры

  • Материал: Schott Borofloat & Soda Lime.
  • Диаметр: 25,4 мм.
  • 25 вариаций центральной длины волны в диапазоне 355-1064 нм.
  • Коэффициент пропускания: 37-90%.
Узнать цену

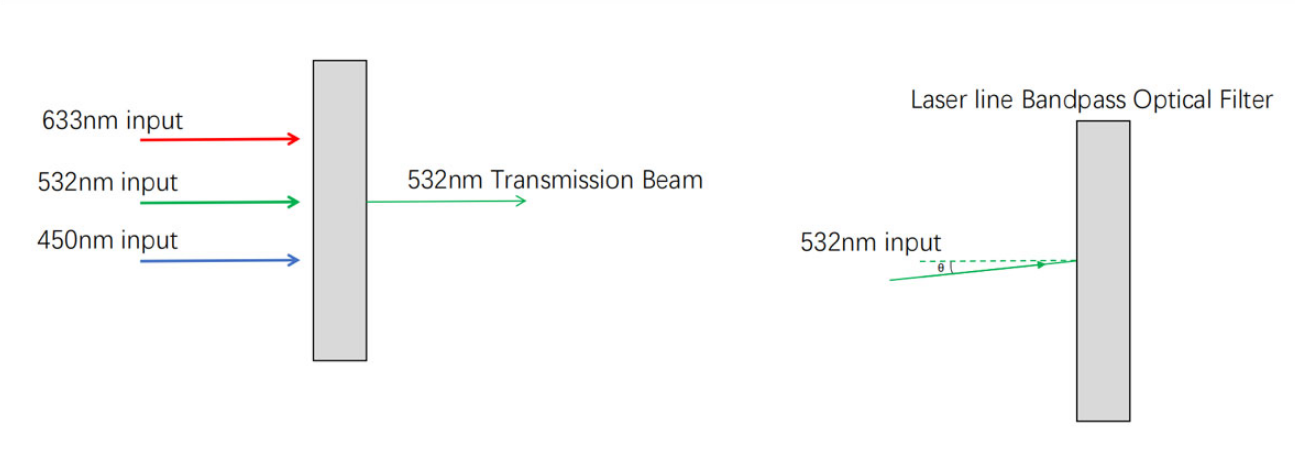

Фильтры серии MBF представляют собой интерференционный резонатор Фабри-Перо, формирующийся между диэлектрическими пленками и разделительным слоем. Толщина диэлектрической пленки фильтра рассчитана с учетом нормального падения коллимированного света. Изменяя толщину разделительного слоя и количество слоев диэлектрической пленки, можно изменить центральную длину волны и полосу пропускания фильтра. К заказу доступны 25 вариаций центральной длины волны в диапазоне 355-1064 нм. Серия фильтров MBF представлена с различными значениями ширины полосы пропускания (FWHM), такими как: 3±0,6 нм (для лазерных фильтров); 10±2, 25±3, 50±5 нм (для полосовых фильтров). Коэффициент пропускания варьируется от 37 до 90%.

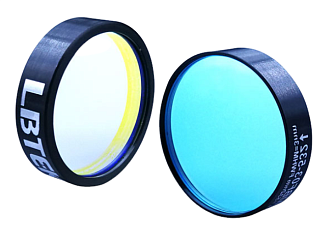

Узкополосные лазерные фильтры компании LBTEK выполнены из специального оптического стекла: Schott Borofloat & Soda Lime. Материал отличается повышенной термической стойкостью и стойкостью к механическим повреждениям. Фильтры серии MBF установлены в оправы из анодированного алюминия. На корпусе выгравированы модель фильтра для удобства пользования, а также стрелка, указывающая рекомендованное направление пучка.

Параметр Значение Ед.измерения
Серия
MBF10-03 MBF10-10 MBF10-25 MBF10-50
Материал
Schott Borofloat & Soda Lime
Коэффициент пропускания
60 37-70 90 90 %
Центральная длина волны
532 355-1064 400-975 400-975 нм
Диаметр
25,4 мм
Допуск по диаметру
+0 / -0,1 мм
Толщина
6 мм
Допуск по толщине
+0 / -0,1 мм
Ширина полосы пропускания
3±0,6 10±2 25±3 50±5 нм
Оптическая плотность (OD)
4
Качество обработки поверхности
80/50


Модель Описание

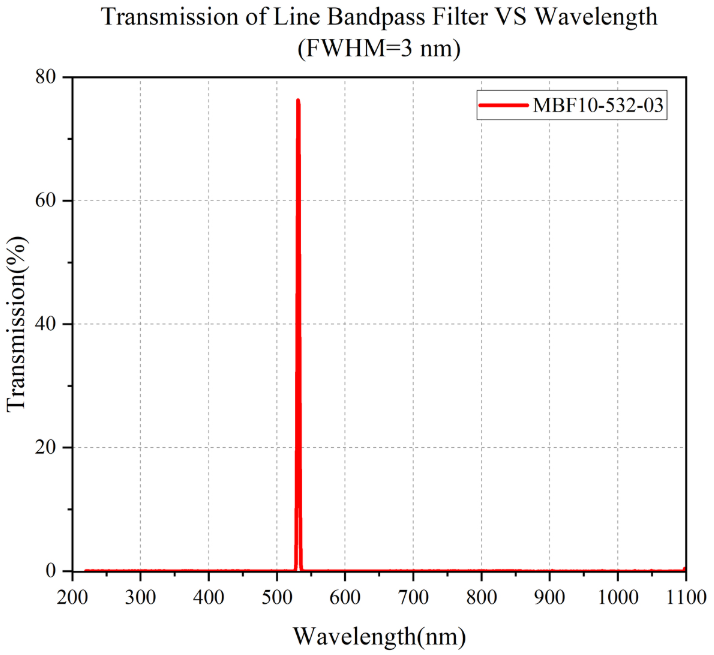

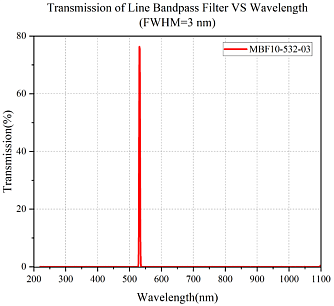

MBF10-532-03 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1200 нм. Центральная длина волны: 532±0,6 нм. Коэффициент пропускания: > 60%. Ширина полосы пропускания: 3±0,6 нм.

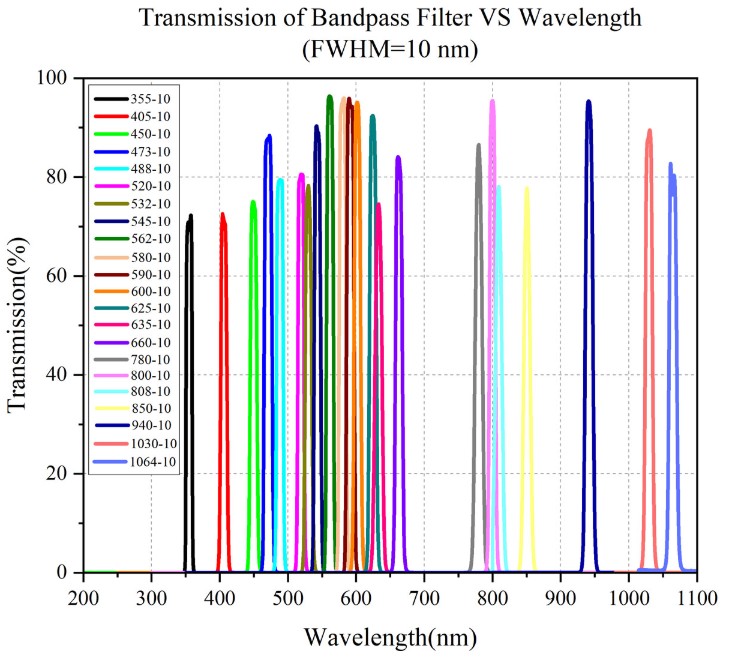

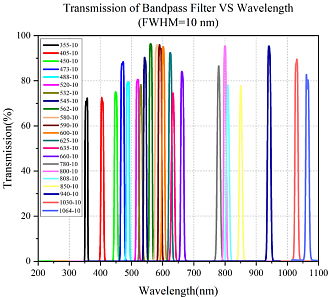

MBF10-355-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1200 нм. Центральная длина волны: 355±2 нм. Коэффициент пропускания: > 50%. Ширина полосы пропускания: 10±2 нм.
MBF10-405-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1200 нм. Центральная длина волны: 405±2 нм. Коэффициент пропускания: > 37%. Ширина полосы пропускания: 10±2 нм.
MBF10-450-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1200 нм. Центральная длина волны: 450±2 нм. Коэффициент пропускания: > 45%. Ширина полосы пропускания: 10±2 нм.
MBF10-473-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 473±2 нм. Коэффициент пропускания: > 60%. Ширина полосы пропускания: 10±2 нм.
MBF10-488-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1200 нм. Центральная длина волны: 488±2 нм. Коэффициент пропускания: > 50%. Ширина полосы пропускания: 10±2 нм.
MBF10-520-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1200 нм. Центральная длина волны: 520±2 нм. Коэффициент пропускания: > 50%. Ширина полосы пропускания: 10±2 нм.
MBF10-532-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1200 нм. Центральная длина волны: 532±2 нм. Коэффициент пропускания: > 70%. Ширина полосы пропускания: 10±2 нм.
MBF10-545-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 545±2 нм. Коэффициент пропускания: > 60%. Ширина полосы пропускания: 10±2 нм.
MBF10-562-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 562±2 нм. Коэффициент пропускания: > 60%. Ширина полосы пропускания: 10±2 нм.
MBF10-590-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 590±2 нм. Коэффициент пропускания: > 60%. Ширина полосы пропускания: 10±2 нм.
MBF10-600-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 600±2 нм. Коэффициент пропускания: > 60%. Ширина полосы пропускания: 10±2 нм.
MBF10-625-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 625±2 нм. Коэффициент пропускания: > 60%. Ширина полосы пропускания: 10±2 нм.
MBF10-635-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1200 нм. Центральная длина волны: 635±2 нм. Коэффициент пропускания: > 70%. Ширина полосы пропускания: 10±2 нм.
MBF10-660-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1200 нм. Центральная длина волны: 660±2 нм. Коэффициент пропускания: > 50%. Ширина полосы пропускания: 10±2 нм.
MBF10-780-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1200 нм. Центральная длина волны: 780±2 нм. Коэффициент пропускания: > 50%. Ширина полосы пропускания: 10±2 нм.
MBF10-800-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 800±2 нм. Коэффициент пропускания: > 60%. Ширина полосы пропускания: 10±2 нм.
MBF10-808-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1200 нм. Центральная длина волны: 808±2 нм. Коэффициент пропускания: > 50%. Ширина полосы пропускания: 10±2 нм.
MBF10-850-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1200 нм. Центральная длина волны: 850±2 нм. Коэффициент пропускания: > 50%. Ширина полосы пропускания: 10±2 нм.
MBF10-940-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 940±2 нм. Коэффициент пропускания: > 60%. Ширина полосы пропускания: 10±2 нм.
MBF10-1030-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 1030±2 нм. Коэффициент пропускания: > 50%. Ширина полосы пропускания: 10±2 нм.
MBF10-1064-10 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1200 нм. Центральная длина волны: 1064±2 нм. Коэффициент пропускания: > 70%. Ширина полосы пропускания: 10±2 нм.

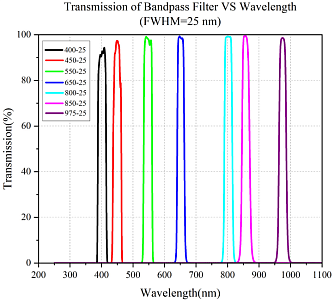

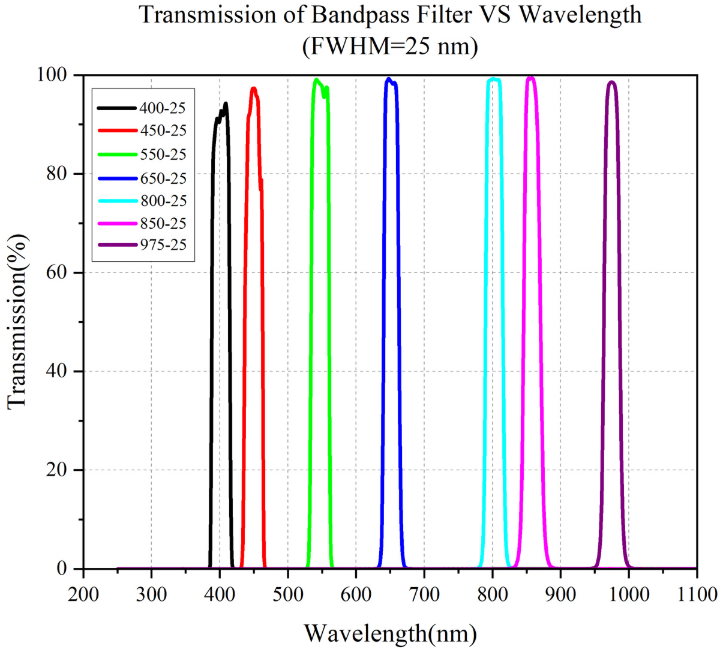

MBF10-400-25 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 400±2 нм. Коэффициент пропускания: > 90%. Ширина полосы пропускания: 25±3 нм.
MBF10-450-25 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 450±2 нм. Коэффициент пропускания: > 90%. Ширина полосы пропускания: 25±3 нм.
MBF10-550-25 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 550±2 нм. Коэффициент пропускания: > 90%. Ширина полосы пропускания: 25±3 нм.
MBF10-650-25 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 650±2 нм. Коэффициент пропускания: > 90%. Ширина полосы пропускания: 25±3 нм.
MBF10-850-25 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 850±2 нм. Коэффициент пропускания: > 90%. Ширина полосы пропускания: 25±3 нм.
MBF10-975-25 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 975±2 нм. Коэффициент пропускания: > 90%. Ширина полосы пропускания: 25±3 нм.

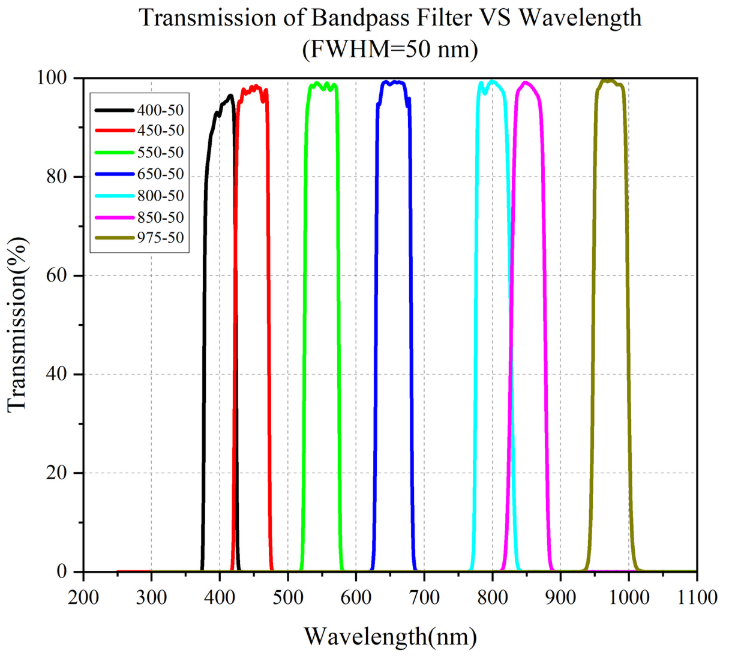

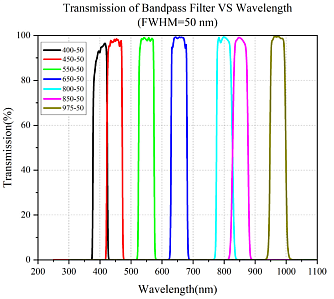

MBF10-400-50 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 400±5 нм. Коэффициент пропускания: > 90%. Ширина полосы пропускания: 50±5 нм.
MBF10-450-50 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 450±5 нм. Коэффициент пропускания: > 90%. Ширина полосы пропускания: 50±5 нм.
MBF10-550-50 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 550±5 нм. Коэффициент пропускания: > 90%. Ширина полосы пропускания: 50±5 нм.
MBF10-650-50 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 650±5 нм. Коэффициент пропускания: > 90%. Ширина полосы пропускания: 50±5 нм.
MBF10-800-50 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 800±5 нм. Коэффициент пропускания: > 90%. Ширина полосы пропускания: 50±5 нм.
MBF10-850-50 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 850±5 нм. Коэффициент пропускания: > 90%. Ширина полосы пропускания: 50±5 нм.
MBF10-975-50 Узкополосный лазерный фильтр. Диаметр: 25,4 мм. Рабочий диапазон длин волн: 200-1100 нм. Центральная длина волны: 975±5 нм. Коэффициент пропускания: > 90%. Ширина полосы пропускания: 50±5 нм.
