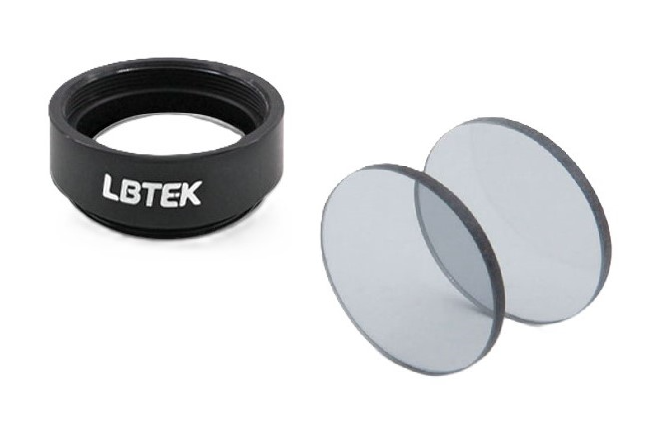

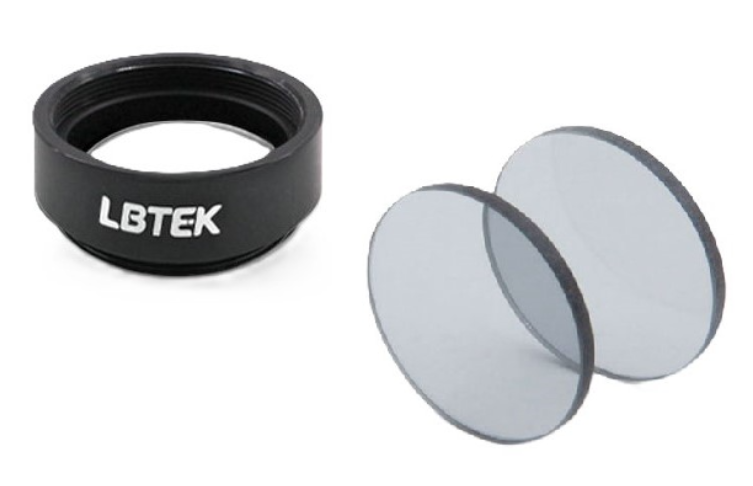

MNDFA-А - поглощающие фильтры нейтральной плотности

MNDFA-А - оптические компоненты, предназначенные для равномерного понижения мощности оптического сигнала путем поглощения света.
  • Материал: ND-50.
  • Диаметр: Ø12,7, Ø25,4, Ø50 мм.
  • Оптическая плотность: 0,1-6,0.
  • Просветляющее покрытие.
  • Диапазон длин волн: 400-700 нм/ 400-650 нм.
Производитель:  LBTEK
Узнать цену

Поглощающие фильтры нейтральной плотности (аттенюаторы) представляют собой оптические компоненты, предназначенные для равномерного понижения мощности оптического сигнала путем поглощения света. LBTEK предлагает широкий выбор аттенюаторов в двух ключевых сериях, различающихся рабочим спектральным диапазоном и конструкцией. Рабочий диапазон длин волн: 400-700 нм/ 400-650 нм. Оптическая плотность аттенюатора составляет 0,1-6,0 в зависимости от модели.

Особенности:

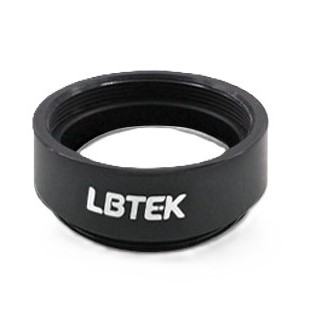

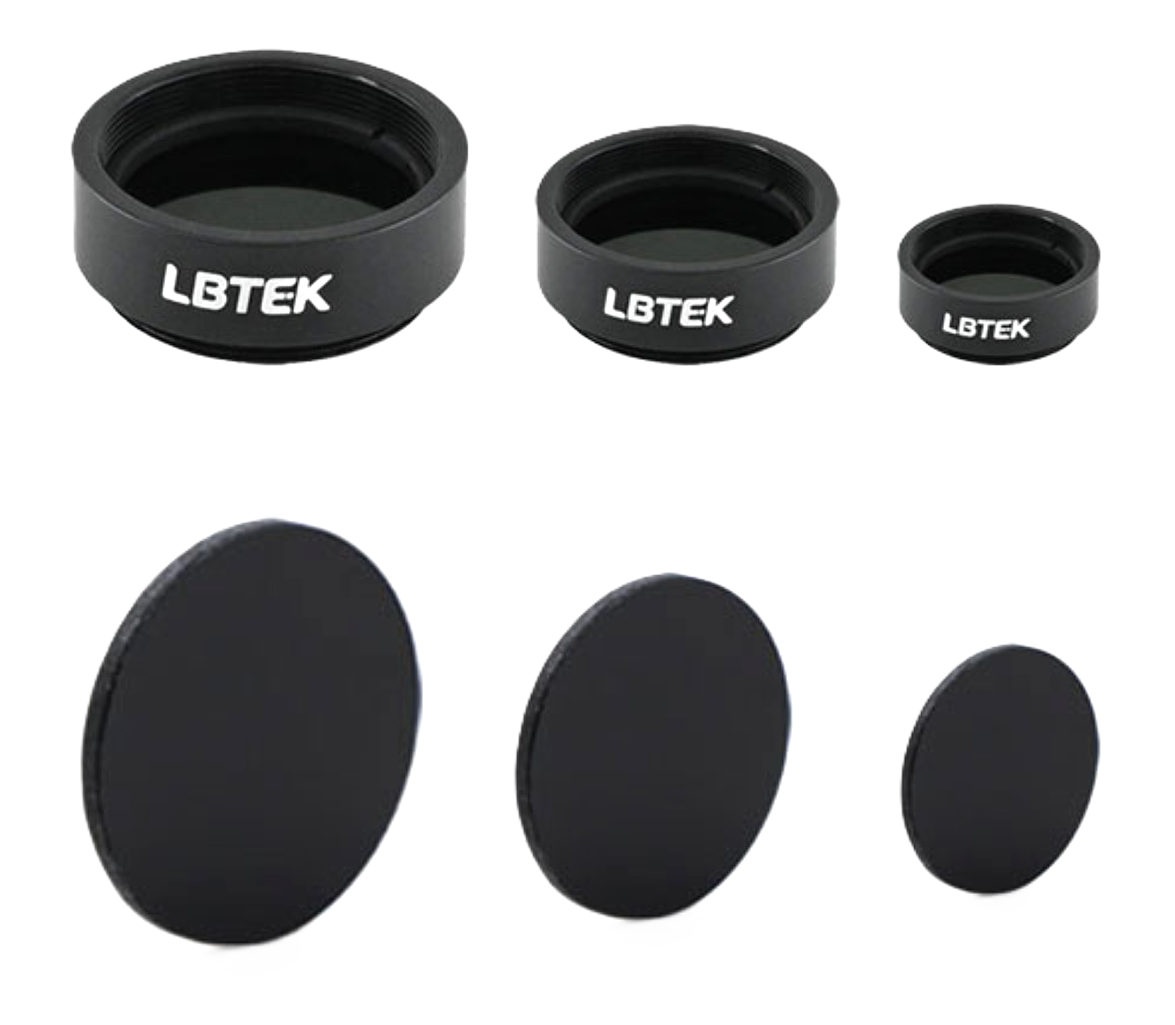

  • Серия MNDFA05-A: фильтры диаметром Ø12,7 мм в диапазоне длин волн 400-700 нм, в оправе.
  • Серия MNDFA10-A: фильтры диаметром Ø25,4 мм в диапазоне длин волн 400-700 нм, в оправе.
  • Серия MNDFA20-A: фильтры диаметром Ø50 мм в диапазоне длин волн 400-700 нм, в оправе.

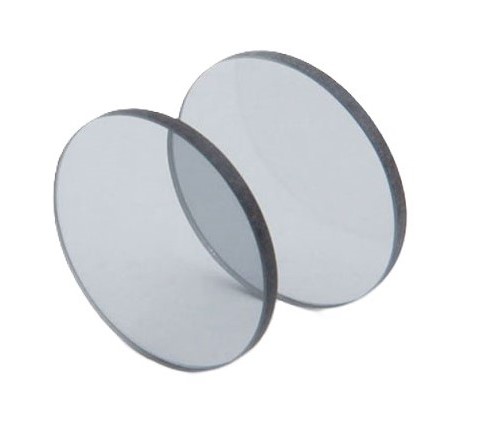

  • Серия NDFA05-A: фильтры диаметром Ø12,7 мм в диапазоне длин волн 400-700 нм.
  • Серия NDFA10-A: фильтры диаметром Ø25,4 мм в диапазоне длин волн 400-700 нм.
  • Серия NDFA20-A: фильтры диаметром Ø50 мм в диапазоне длин волн 400-700 нм.
  • Серия NDFA20-SP: фильтры диаметром Ø50 мм в диапазоне длин волн 400-650 нм.

Параметр Значение
Ед.измерения
Серия
MNDFA05-A MNDFA10-A MNDFA20-A NDFA05-A NDFA10-A NDFA20-A NDFA20-SP
Материал
ND-50
Наличие оправы
да нет

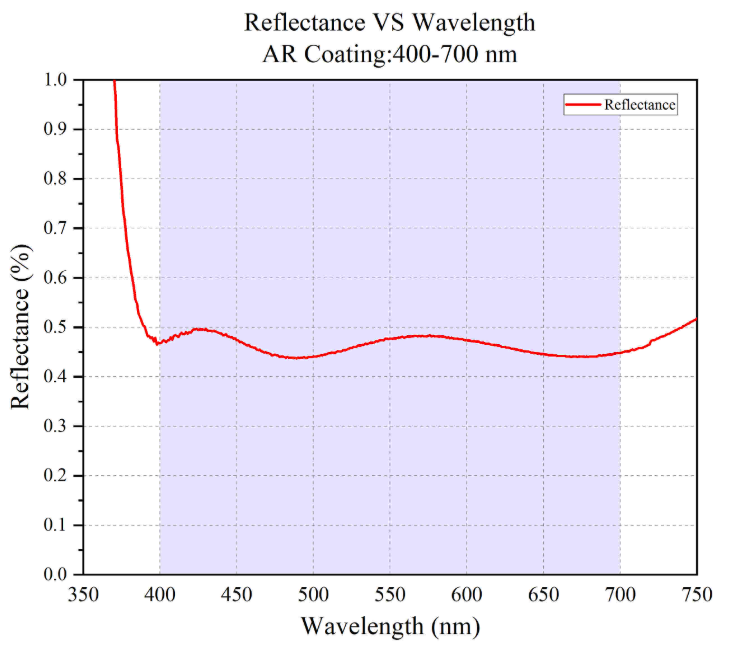

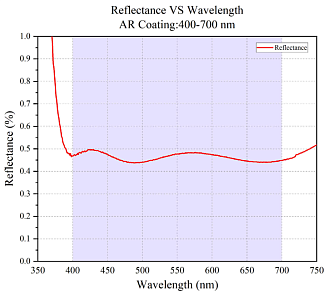

Покрытие
просветляющее покрытие

Диапазон длин волн
400 - 700   400 - 650 нм
Размер
Ø12,7 Ø25,4 Ø50 Ø12,7 Ø25,4 Ø50 Ø50 мм
Допуск по диаметру/по стороне
+0 / -0,25   мм
Толщина*
1,2 - 3,5
мм
Допуск по толщине
±0,3 мм

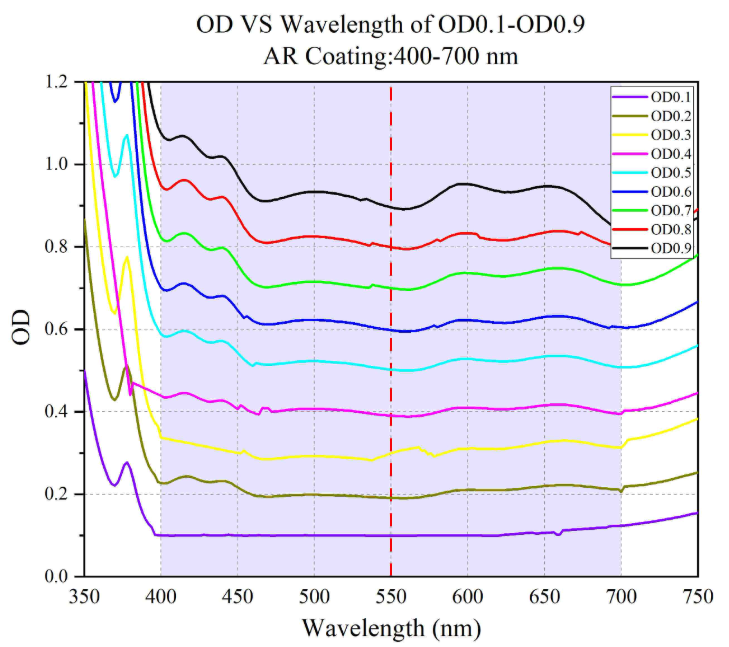

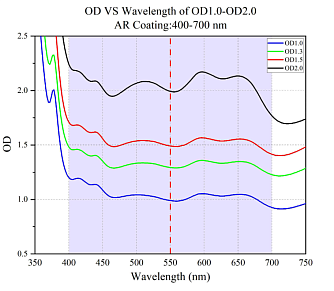

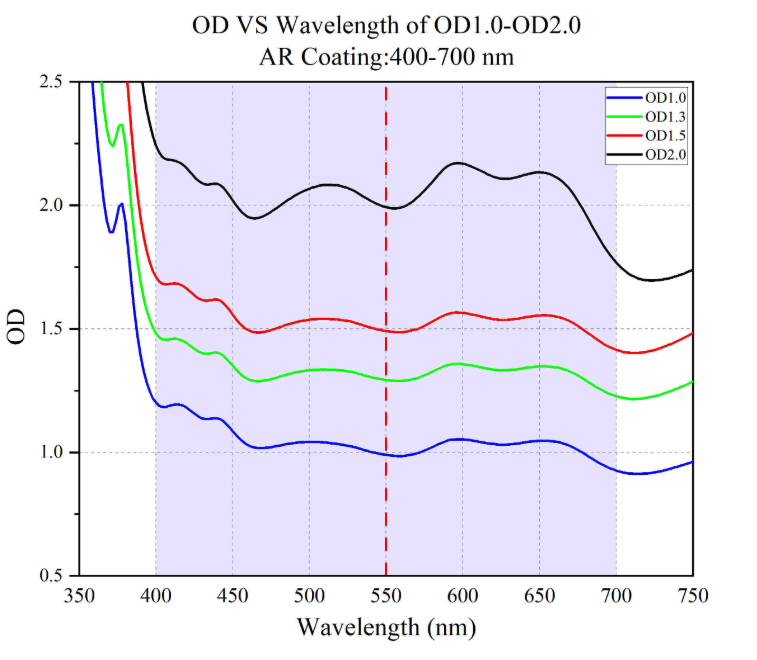

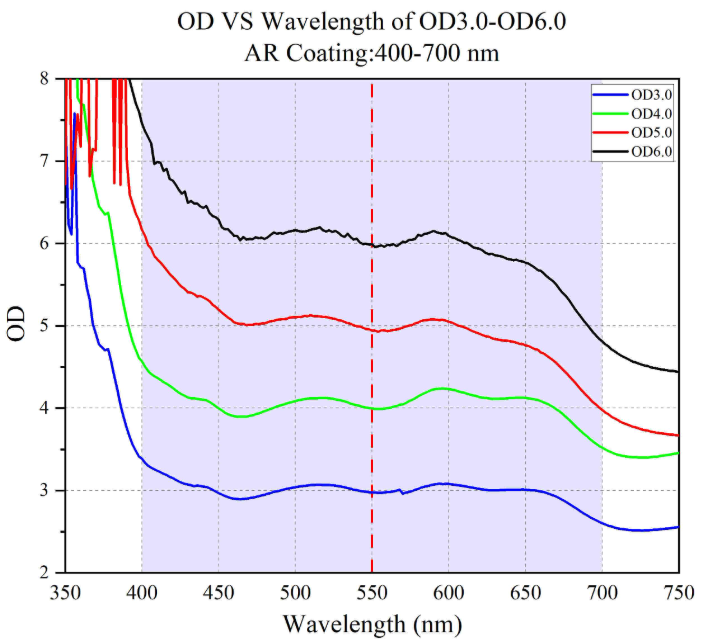

Оптическая плотность (OD)
0,3 - 4 0,1 - 6 0,3 - 4 0,3 - 4    0,1 - 6 1,3-1,7
Качество обработки поверхности
40/20
Эксцентриситет
< 10 угл.сек
*Фактическая толщина фильтра зависит от оптической плотности стекла, использованного в конкретной производственной партии.

  • Лабораторные оптические исследования.
  • Телекоммуникации.
  • Лазерные системы.
  • Аналитическое приборостроение.
  • Оптические испытательные стенды.
  • Научные эксперименты.

Модель Описание
MNDFA05-03-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,3. Фильтр в оправе.
MNDFA05-05-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,5. Фильтр в оправе.
MNDFA05-10-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 12,7 мм. Оптическая плотность: 1,0. Фильтр в оправе.
MNDFA05-20-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 12,7 мм. Оптическая плотность: 2,0. Фильтр в оправе.
MNDFA05-30-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 12,7 мм. Оптическая плотность: 3,0. Фильтр в оправе.
MNDFA05-40-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 12,7 мм. Оптическая плотность: 4,0. Фильтр в оправе.
MNDFA10-01-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,1. Фильтр в оправе.
MNDFA10-02-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,2. Фильтр в оправе.
MNDFA10-03-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,3. Фильтр в оправе.
MNDFA10-04-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,4. Фильтр в оправе.
MNDFA10-05-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,5. Фильтр в оправе.
MNDFA10-06-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,6. Фильтр в оправе.
MNDFA10-07-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,7. Фильтр в оправе.
MNDFA10-08-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,8. Фильтр в оправе.
MNDFA10-09-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,9. Фильтр в оправе.
MNDFA10-10-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,0. Фильтр в оправе.
MNDFA10-13-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,3. Фильтр в оправе.
MNDFA10-15-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,5. Фильтр в оправе.
MNDFA10-20-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 2,0. Фильтр в оправе.
MNDFA10-30-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 3,0. Фильтр в оправе.
MNDFA10-40-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 4,0. Фильтр в оправе.
MNDFA10-50-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 5,0. Фильтр в оправе.
MNDFA10-60-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 6,0. Фильтр в оправе.
MNDFA20-03-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 50 мм. Оптическая плотность: 0,3. Фильтр в оправе.
MNDFA20-05-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 50 мм. Оптическая плотность: 0,5. Фильтр в оправе.
MNDFA20-10-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 50 мм. Оптическая плотность: 1,0. Фильтр в оправе.
MNDFA20-20-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 50 мм. Оптическая плотность: 2,0. Фильтр в оправе.
MNDFA20-30-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 50 мм. Оптическая плотность: 3,0. Фильтр в оправе.
MNDFA20-40-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 50 мм. Оптическая плотность: 4,0. Фильтр в оправе.
NDFA05-03-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,3.
NDFA05-05-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,5.
NDFA05-10-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 12,7 мм. Оптическая плотность: 1,0.
NDFA05-20-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 12,7 мм. Оптическая плотность: 2,0.
NDFA05-30-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 12,7 мм. Оптическая плотность: 3,0.
NDFA05-40-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 12,7 мм. Оптическая плотность: 4,0.
NDFA10-01-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,1.
NDFA10-02-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,2.
NDFA10-03-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,3.
NDFA10-04-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,4.
NDFA10-05-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,5.
NDFA10-06-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,6.
NDFA10-07-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,7.
NDFA10-08-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,8.
NDFA10-09-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,9.
NDFA10-10-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,0.
NDFA10-13-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,3.
NDFA10-15-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,5.
NDFA10-20-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 2,0.
NDFA10-30-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 3,0.
NDFA10-40-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 4,0.
NDFA10-50-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 5,0.
NDFA10-60-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 25,4 мм. Оптическая плотность: 6,0.
NDFA20-03-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 50 мм. Оптическая плотность: 0,3.
NDFA20-05-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 50 мм. Оптическая плотность: 0,5.
NDFA20-10-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 50 мм. Оптическая плотность: 1,0.
NDFA20-13-SP Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 50 мм. Оптическая плотность: 1,3.
NDFA20-17-SP Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 50 мм. Оптическая плотность: 1,7.
NDFA20-20-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 50 мм. Оптическая плотность: 2,0.
NDFA20-30-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 50 мм. Оптическая плотность: 3,0.
NDFA20-40-A Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 400 - 700 нм. Диаметр: 50 мм. Оптическая плотность: 4,0.
