MNDFA-B - поглощающие фильтры нейтральной плотности

MNDFA-B - оптические компоненты, предназначенные для равномерного понижения мощности оптического сигнала путем поглощения света.
  • Материал: ND-50.
  • Диаметр: Ø12,7, Ø25,4, Ø50 мм.
  • Оптическая плотность: 0,1-6,0.
  • Просветляющее покрытие.
  • Диапазон длин волн: 700-1100 нм.
Производитель:  LBTEK
Узнать цену

Поглощающие фильтры нейтральной плотности (аттенюаторы) представляют собой оптические компоненты, предназначенные для равномерного понижения мощности оптического сигнала путем поглощения света. LBTEK предлагает серии аттенюаторов с просветляющим покрытием, оптимизированных для ближнего инфракрасного диапазона 700-1100 нм.

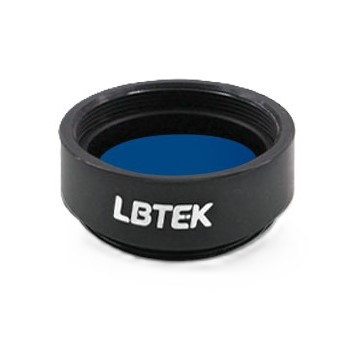

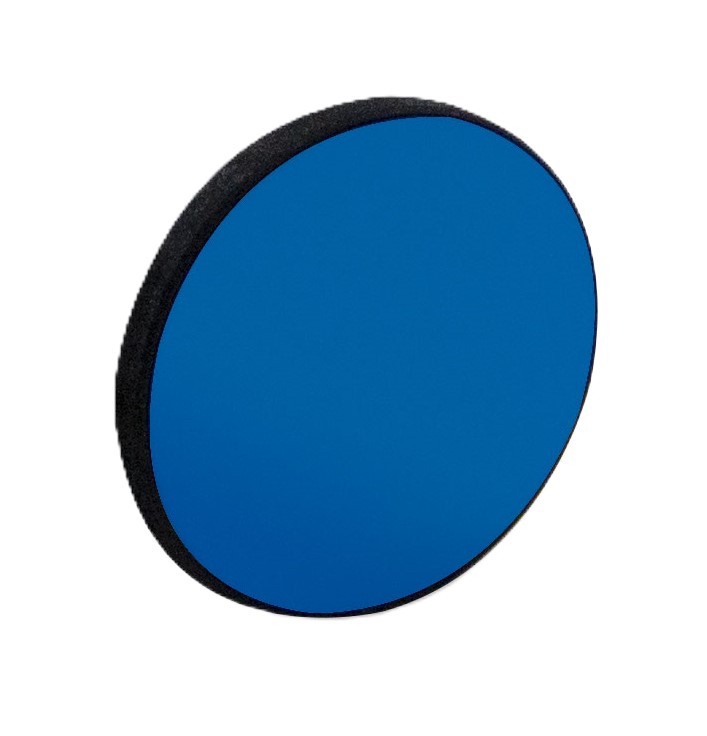

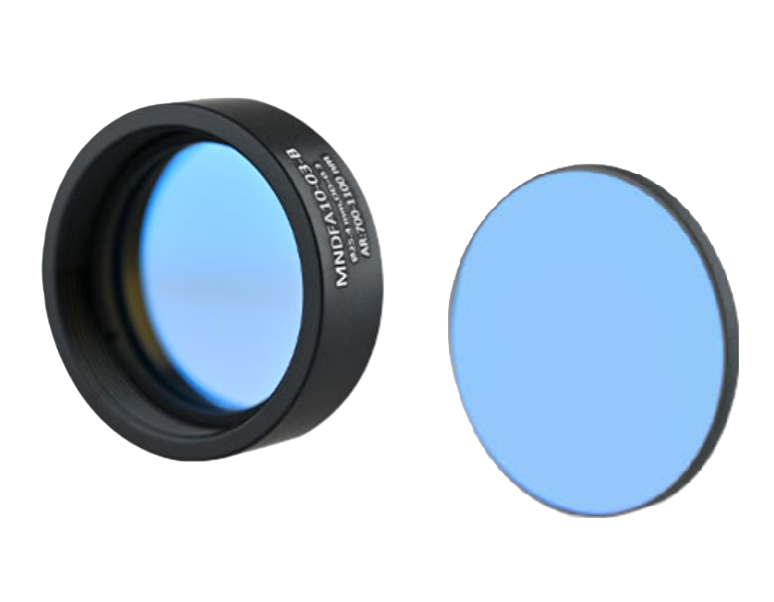

Фильтры доступны в двух вариантах исполнения: в оправе (серия MNDFA-B) и без оправы (серия NDFA-B). Это позволяет выбрать наиболее удобный вариант для интеграции в различные оптические системы. Оптическая плотность доступных моделей составляет от 0,1 до 6,0. Стандартные диаметры – 12,7 мм, 25,4 мм и 50 мм.

Особенности:
  • Серия MNDFA05-B: фильтры диаметром Ø12,7 мм в диапазоне длин волн 700-1100 нм, в оправе.
  • Серия MNDFA10-B: фильтры диаметром Ø25,4 мм в диапазоне длин волн 700-1100 нм, в оправе.
  • Серия MNDFA20-B: фильтры диаметром Ø50 мм в диапазоне длин волн 700-1100 нм, в оправе.
  • Серия NDFA05-B: фильтры диаметром Ø12,7 мм в диапазоне длин волн 700-1100 нм.
  • Серия NDFA10-B: фильтры диаметром Ø25,4 мм в диапазоне длин волн 700-1100 нм.
  • Серия NDFA20-B: фильтры диаметром Ø50 мм в диапазоне длин волн 700-1100 нм.

Параметр
Значение
Ед.измерения
Серия
MNDFA05-B MNDFA10-B MNDFA20-B NDFA05-B NDFA10-A NDFA20-B
Материал
ND-50
Наличие оправы
да нет

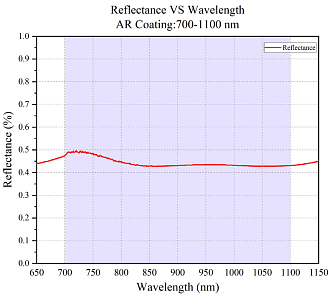

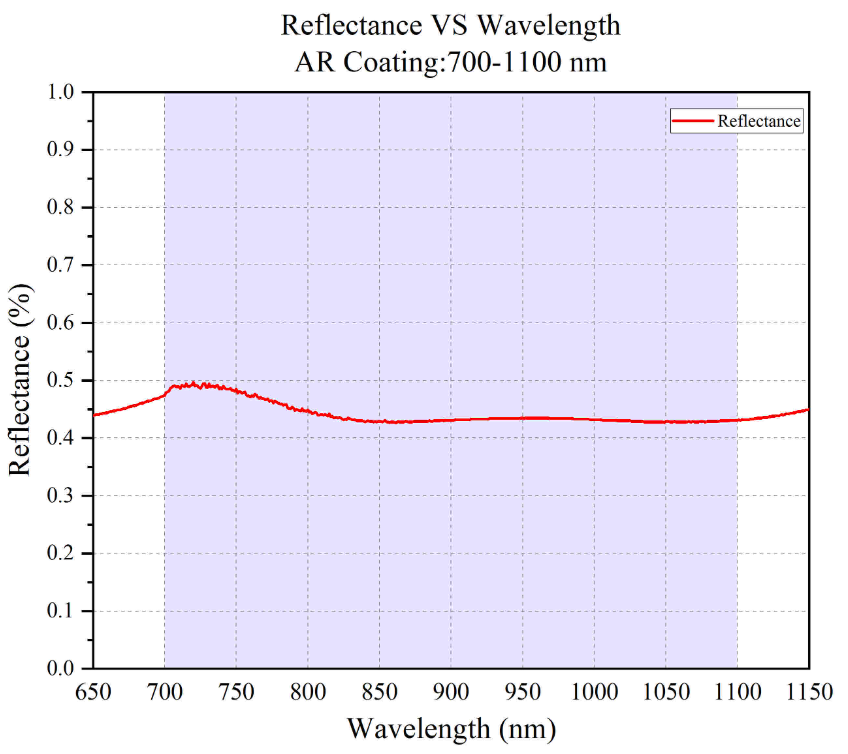

Покрытие
просветляющее покрытие
Диапазон длин волн
700 - 1100   нм
Размер
Ø12,7 Ø25,4 Ø50 Ø12,7 Ø25,4 Ø50 мм
Допуск по диаметру/по стороне
+0 / -0,25 мм
Толщина*
1,2 - 3 мм
Допуск по толщине
±0,3 мм

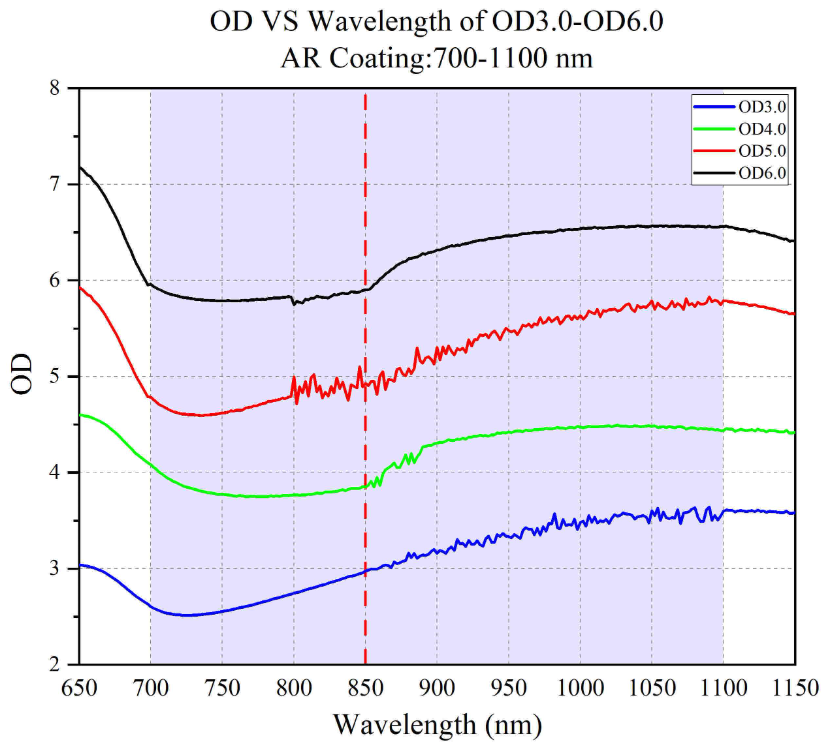

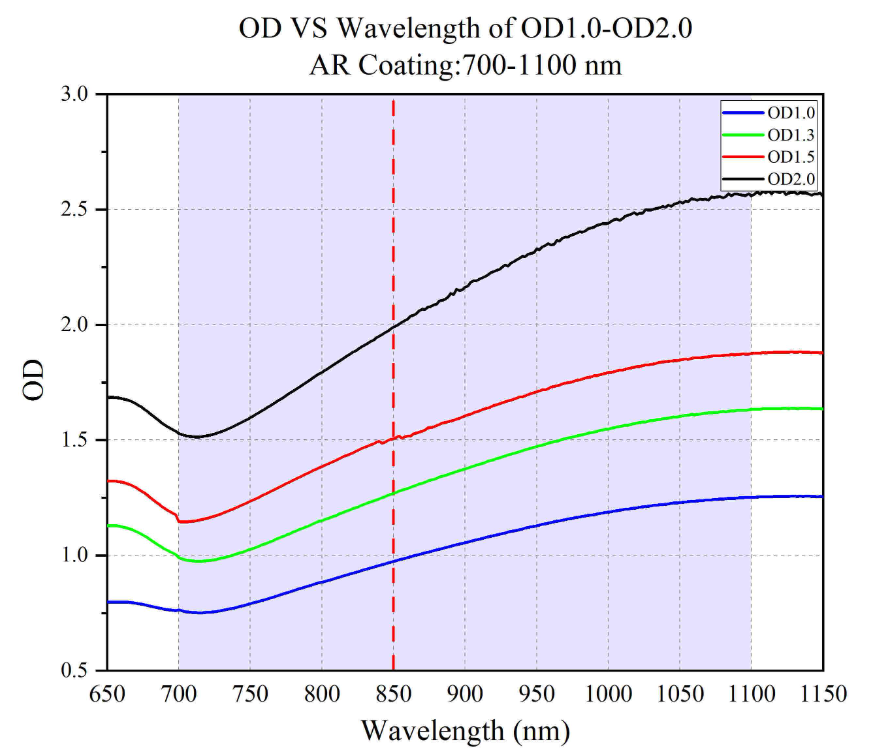

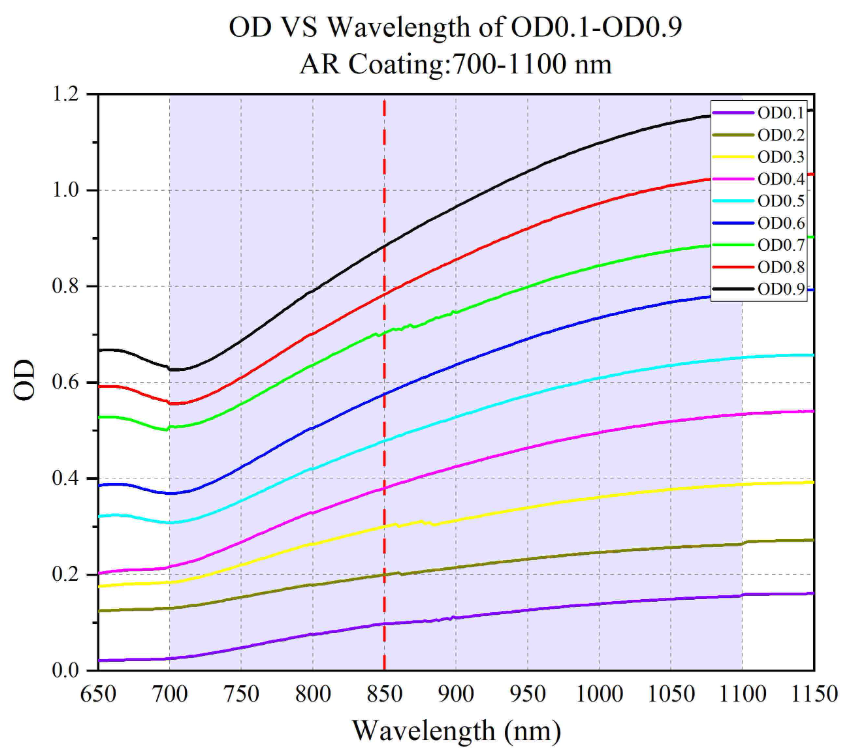

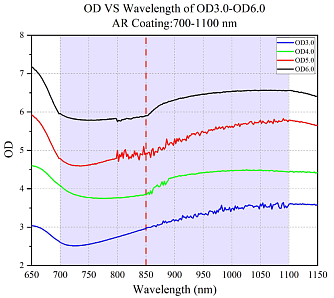

Оптическая плотность (OD)
0,3 - 4 0,1 - 6 0,3 - 4 0,3 - 4 0,1 - 6,0 0,3 - 4
Качество обработки поверхности
40/20
Эксцентриситет
< 10 угл. сек
*Фактическая толщина фильтра зависит от оптической плотности стекла, использованного в конкретной производственной партии.

  • Лабораторные оптические исследования.
  • Телекоммуникации.
  • Лазерные системы.
  • Аналитическое приборостроение.
  • Оптические испытательные стенды.
  • Научные эксперименты.

Модель Описание
MNDFA05-03-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,3. Фильтр в оправе.
MNDFA05-05-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,5. Фильтр в оправе.
MNDFA05-10-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 12,7 мм. Оптическая плотность: 1,0. Фильтр в оправе.
MNDFA05-20-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 12,7 мм. Оптическая плотность: 2,0. Фильтр в оправе.
MNDFA05-30-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 12,7 мм. Оптическая плотность: 3,0. Фильтр в оправе.
MNDFA05-40-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 12,7 мм. Оптическая плотность: 4,0. Фильтр в оправе.
MNDFA10-01-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,1. Фильтр в оправе.
MNDFA10-02-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,2. Фильтр в оправе.
MNDFA10-03-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,3. Фильтр в оправе.
MNDFA10-04-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,4. Фильтр в оправе.
MNDFA10-05-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,5. Фильтр в оправе.
MNDFA10-06-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,6. Фильтр в оправе.
MNDFA10-07-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,7. Фильтр в оправе.
MNDFA10-08-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,8. Фильтр в оправе.
MNDFA10-09-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,9. Фильтр в оправе.
MNDFA10-10-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,0. Фильтр в оправе.
MNDFA10-13-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,3. Фильтр в оправе.
MNDFA10-15-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,5. Фильтр в оправе.
MNDFA10-20-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 2,0. Фильтр в оправе.
MNDFA10-30-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 3,0. Фильтр в оправе.
MNDFA10-40-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 4,0. Фильтр в оправе.
MNDFA10-50-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 5,0. Фильтр в оправе.
MNDFA10-60-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 6,0. Фильтр в оправе.
MNDFA20-03-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 50 мм. Оптическая плотность: 0,3. Фильтр в оправе.
MNDFA20-05-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 50 мм. Оптическая плотность: 0,5. Фильтр в оправе.
MNDFA20-10-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 50 мм. Оптическая плотность: 1,0. Фильтр в оправе.
MNDFA20-20-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 50 мм. Оптическая плотность: 2,0. Фильтр в оправе.
MNDFA20-30-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 50 мм. Оптическая плотность: 3,0. Фильтр в оправе.
MNDFA20-40-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 50 мм. Оптическая плотность: 4,0. Фильтр в оправе.
NDFA05-03-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,3.
NDFA05-05-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,5.
NDFA05-10-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 12,7 мм. Оптическая плотность: 1,0.
NDFA05-20-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 12,7 мм. Оптическая плотность: 2,0.
NDFA05-30-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 12,7 мм. Оптическая плотность: 3,0.
NDFA05-40-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 12,7 мм. Оптическая плотность: 4,0.
NDFA10-01-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,1.
NDFA10-02-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,2.
NDFA10-03-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,3.
NDFA10-04-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,4.
NDFA10-05-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,5.
NDFA10-06-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,6.
NDFA10-07-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,7.
NDFA10-08-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,8.
NDFA10-09-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,9.
NDFA10-10-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,0.
NDFA10-13-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,3.
NDFA10-15-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,5.
NDFA10-20-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 2,0.
NDFA10-30-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 3,0.
NDFA10-40-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 4,0.
NDFA10-50-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 5,0.
NDFA10-60-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 25,4 мм. Оптическая плотность: 6,0.
NDFA20-03-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 50 мм. Оптическая плотность: 0,3.
NDFA20-05-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 50 мм. Оптическая плотность: 0,5.
NDFA20-10-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 50 мм. Оптическая плотность: 1,0.
NDFA20-20-B
NDFA20-30-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 50 мм. Оптическая плотность: 3,0.
NDFA20-40-B Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 700 - 1100 нм. Диаметр: 50 мм. Оптическая плотность: 4,0.
