MNDFR-IR - инфракрасные отражающие фильтры нейтральной плотности

  • Материал: ZnSe
  • Диаметр: 12,7 мм/ 25,4 мм.
  • Оптическая плотность: 0,3-3,0.
  • Покрытие: никель.
  • Диапазон длин волн: 2-16 мкм.

LBTEK предлагает широкий выбор инфракрасных отражающих фильтров нейтральной плотности серии MNDFR-IR и NDFR-IR с оптической плотностью от 0,3 до 3,0 в зависимости от модели. Главная задача таких фильтров состоит в понижении мощности оптического сигнала путем отражения. Данные фильтры изготовлены из селенида цинка (ZnSe), который обладает высоким коэффициентом пропускания и низким коэффициентом поглощения в инфракрасном диапазоне. Именно благодаря этим свойствам он широко используется для изготовления оптических элементов, работающих в ИК-спектре. Одна из сторон фильтра покрыта никелем. Рабочий диапазон длин волн 2-16 мкм.

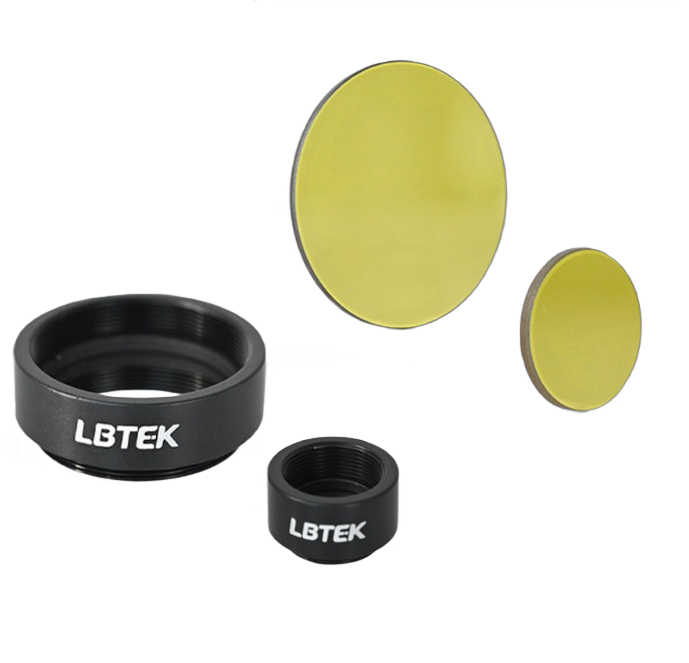

Серия инфракрасных отражающих фильтров доступна в двух размерах: Ø12,7 и Ø25,4 мм. Фильтры серии MNDFR-IR поставляются в съемных стандартных оправах, которые могут быть установлены в резьбовые адаптеры или держатели оптики каркасных систем. На поверхности оправ выгравированы параметры фильтра, такие как модель, рабочая длина волны и значение оптической плотности (OD), что позволяет пользователям быстро идентифицировать их. LBTEK также предоставляет услуги по изготовлению фильтров с другими специальными размерами и значениями оптической плотности.

Особенности:

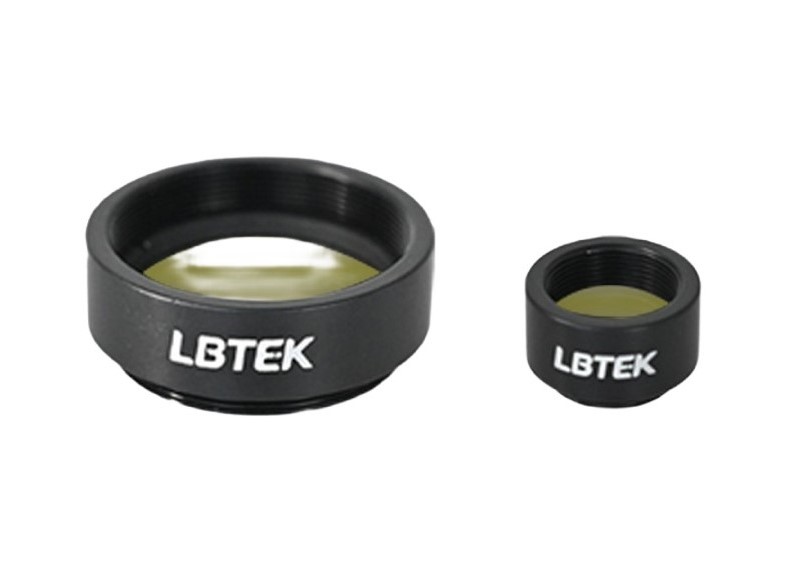

  • Серия MNDFR-IR: фильтры диаметром Ø12,7 и Ø25,4 мм, в оправе.

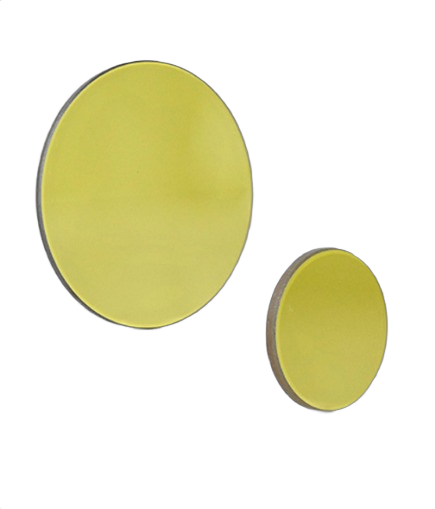

  • Серия NDFR-IR: фильтры диаметром Ø12,7 и Ø25,4 мм, без оправы.

Параметр Значение Ед.измерения
Серия MNDFR-IR NDFR-IR
Материал
ZnSe
Наличие оправы
да  нет
Покрытие
Никель
Диапазон длин волн
2 - 16   мкм
Размер
Ø12,7 Ø25,4 Ø12,7  Ø25,4  мм
Толщина
1 мм
Допуск по толщине
±0,1 мм

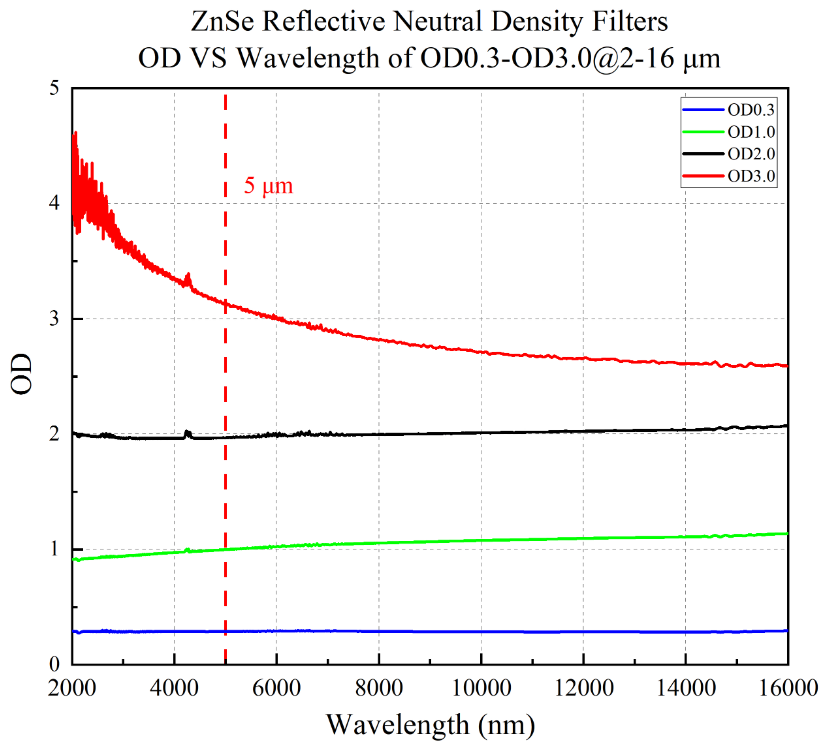

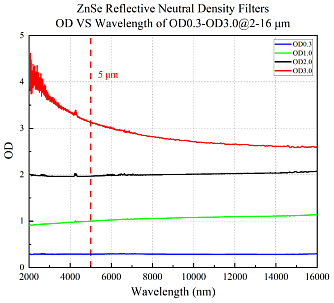

Оптическая плотность (OD)
0,3 - 3,0
Качество обработки поверхности
60/40
Прозрачная апертура
 >90 %
Эксцентриситет
<3 угл.мин


Модель Описание
MNDFR05-03-IR Инфракрасный отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 2-16 мкм. Диаметр: 12,7 мм. Оптическая плотность: 0,3. Фильтр в оправе.
MNDFR05-10-IR Инфракрасный отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 2-16 мкм. Диаметр: 12,7 мм. Оптическая плотность: 1,0. Фильтр в оправе.
MNDFR05-30-IR Инфракрасный отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 2-16 мкм. Диаметр: 12,7 мм. Оптическая плотность: 3,0. Фильтр в оправе.
MNDFR10-03-IR Инфракрасный отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 2-16 мкм. Диаметр: 25,4 мм. Оптическая плотность: 0,3. Фильтр в оправе.
MNDFR10-10-IR Инфракрасный отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 2-16 мкм. Диаметр: 25,4 мм. Оптическая плотность: 1,0. Фильтр в оправе.
MNDFR10-20-IR Инфракрасный отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 2-16 мкм. Диаметр: 25,4 мм. Оптическая плотность: 2,0. Фильтр в оправе.
MNDFR10-30-IR Инфракрасный отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 2-16 мкм. Диаметр: 25,4 мм. Оптическая плотность: 3,0. Фильтр в оправе.
NDFR05-03-IR Инфракрасный отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 2-16 мкм. Диаметр: 12,7 мм. Оптическая плотность: 0,3.
NDFR05-10-IR Инфракрасный отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 2-16 мкм. Диаметр: 12,7 мм. Оптическая плотность: 1,0.
NDFR05-30-IR Инфракрасный отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 2-16 мкм. Диаметр: 12,7 мм. Оптическая плотность: 3,0.
NDFR10-03-IR Инфракрасный отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 2-16 мкм. Диаметр: 25,4 мм. Оптическая плотность: 0,3.
NDFR10-10-IR Инфракрасный отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 2-16 мкм. Диаметр: 25,4 мм. Оптическая плотность: 1,0.
NDFR10-20-IR Инфракрасный отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 2-16 мкм. Диаметр: 25,4 мм. Оптическая плотность: 2,0.
NDFR10-30-IR Инфракрасный отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 2-16 мкм. Диаметр: 25,4 мм. Оптическая плотность: 3,0.
