MNDFR-С - отражающие фильтры нейтральной плотности

  • Материал: N-BK7.
  • Диаметр: Ø25,4 мм.
  • Оптическая плотность: 0,2-4,0.
  • Покрытие: инконель.
  • Диапазон длин волн: 1100-1700 нм.

LBTEK предлагает широкий выбор отражающих фильтров нейтральной плотности серии MNDFR-С и NDFR-С с оптической плотностью от 0,2 до 4,0 в зависимости от модели. Главная задача таких фильтров состоит в понижении мощности оптического сигнала путем отражения. Данные фильтры  изготовлены из оптического стекла N-BK7. Одна из сторон фильтра покрыта инконелем, представляющим собой сплав никеля с хромом и железом. Рабочий диапазон длин волн 1100-1700 нм.

Серия светоотражающих фильтров доступна в размере Ø25,4 мм. Фильтры серии MNDFR-С поставляются в съемных стандартных оправах, которые могут быть установлены в резьбовые адаптеры или держатели оптики каркасных систем. На поверхности оправ выгравированы параметры фильтра, такие как модель, рабочая длина волны и значение оптической плотности (OD), что позволяет пользователям быстро идентифицировать их. LBTEK также предоставляет услуги по изготовлению фильтров с другими специальными размерами и значениями оптической плотности.

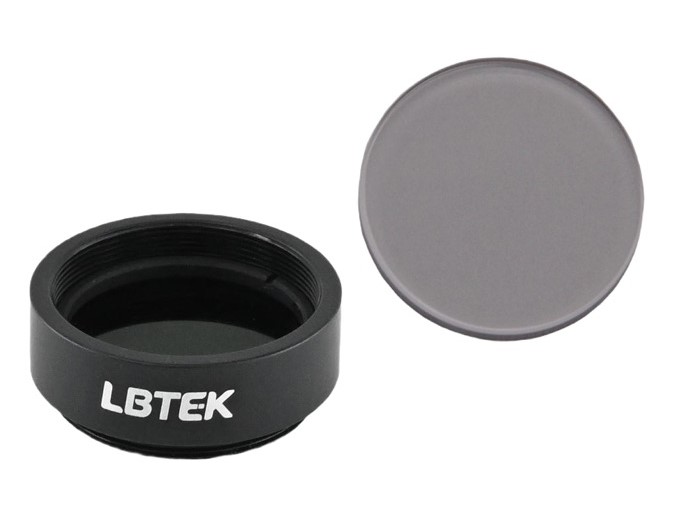

Особенности:

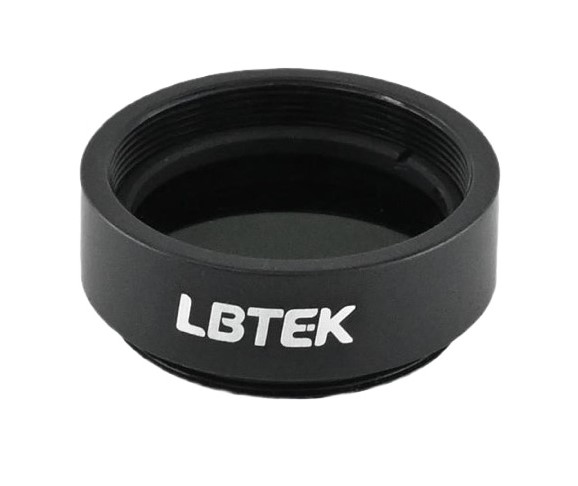

  • Серия MNDFR-С: фильтры диаметром  Ø25,4 мм, в оправе.

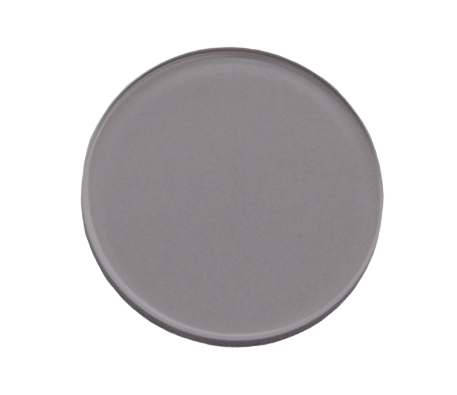

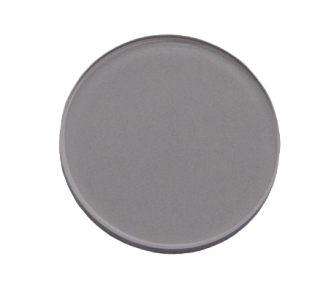

  • Серия NDFR-С: фильтры диаметром  Ø25,4 мм, без оправы.

Параметр Значение Ед.измерения
Серия
MNDFR-C NDFR-C
Материал
N-BK7
Наличие оправы
да нет
Покрытие
Инконель
Рабочий диапазон длин волн
1100 - 1700 нм
Диаметр
25,4 мм
Допуск по диаметру
+0 / -0,25  мм
Толщина
2 мм
Допуск по толщине
±0,01 мм

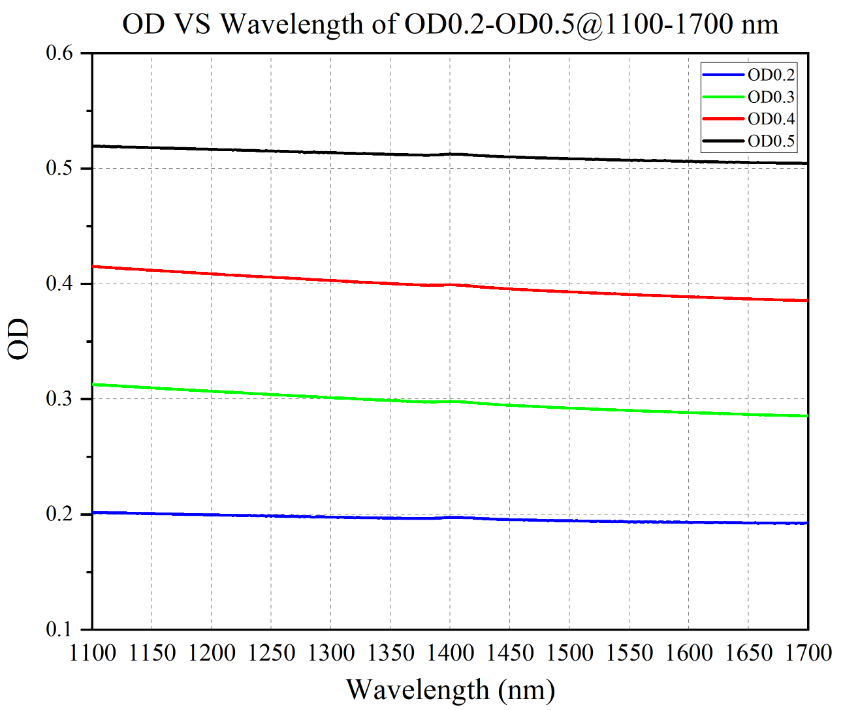

Оптическая плотность (OD)
0,04 - 4,0
Качество обработки поверхности
40/20
Прозрачная апертура
 >90
Эксцентриситет
<30 угл.мин


Модель Описание
MNDFR10-02-C Отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100-1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,2. Фильтр в оправе.
MNDFR10-03-C Отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100-1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,3. Фильтр в оправе.
MNDFR10-04-C Отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100-1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,4. Фильтр в оправе.
MNDFR10-05-C Отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100-1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,5. Фильтр в оправе.
MNDFR10-1-C Отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100-1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,0. Фильтр в оправе.
MNDFR10-2-C Отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100-1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 2,0. Фильтр в оправе.
MNDFR10-3-C Отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100-1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 3,0. Фильтр в оправе.
MNDFR10-4-C Отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100-1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 4,0. Фильтр в оправе.
NDFR10-02-C Отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100-1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,2.
NDFR10-03-C Отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100-1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,3.
NDFR10-04-C Отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100-1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,4.
NDFR10-1-C Отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100-1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,0.
NDFR10-2-C Отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100-1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 2,0.
NDFR10-3-C Отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100-1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 3,0.
NDFR10-4-C Отражающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100-1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 4,0.
