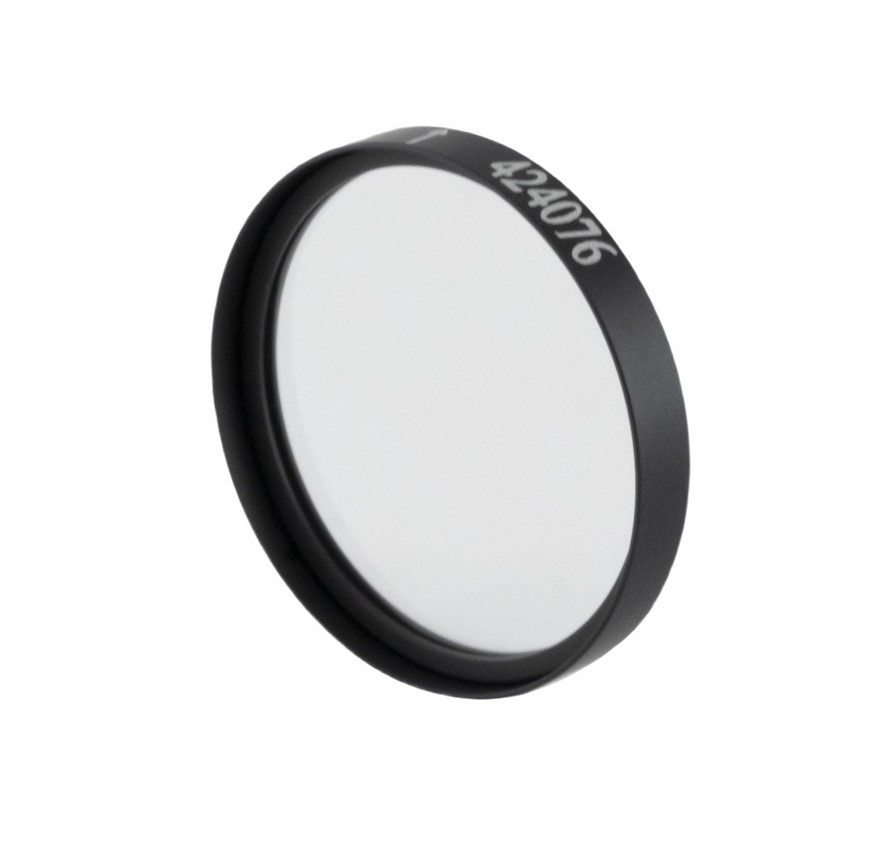

RET - рамановские фильтры

  • Материал: UVFS.
  • Диаметр: 25 мм.
  • 8 вариаций центральной длины волны 266-1064 нм.
  • Ширина полосы пропускания (FWHM): 3 нм / 4 нм / 5 нм / 6 нм/ 7 нм.
  • Коэффициент пропускания варьируется: 55 - 93%

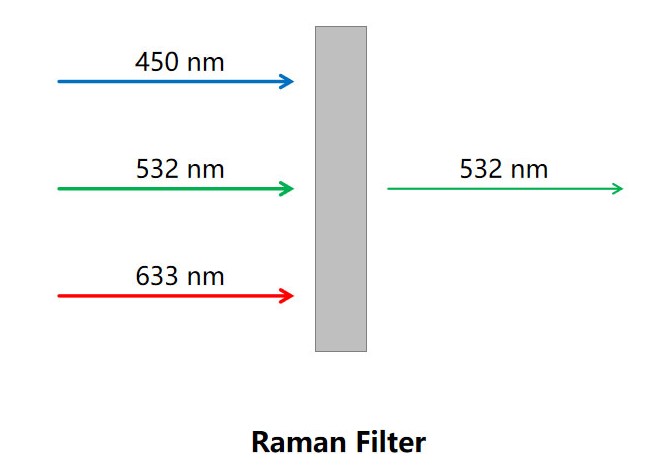

LBTEK предлагает высокоэффективные рамановские фильтры (фильтры комбинационного рассеяния) серии RET диаметром 25 мм. Эти узкополосные фильтры обеспечивают высокое пропускание (до 93% и выше) в узком спектральном диапазоне, определяемом полосой пропускания (FWHM) и центральной длиной волны, и подавление внеполосного излучения с оптической плотностью от 5 до 6. Коэффициент пропускания уменьшается по мере отклонения длины волны от центральной. Серия фильтров RET представлена с различными значениями ширины полосы пропускания, такими как: 3 нм, 4 нм, 5 нм, 6 нм, 7 нм. В настоящее время к заказу доступны 8 вариаций центральной длины волны: 266, 355, 487,8, 532, 633, 785, 830 и 1064 нм.

Рамановские фильтры серии RET изготовлены из УФ-кварцевого стекла (UVFS). LBTEK производит данные фильтры при использовании передовой технологии магнетронного напыления тонкоплёночных покрытий.

В рамановской спектроскопии использование этих фильтров позволяет эффективно подавлять рассеянный лазерный свет и фоновые шумы, значительно улучшая соотношение сигнал/шум (SNR). Это обеспечивает высокую чувствительность при обнаружении слабых рамановских сигналов и высокую точность спектроскопических измерений.

Параметр Значение Ед.измерения
Материал UVFS
Коэффициент пропускания
55-93 %
Центральная длина волны
266 - 1064 нм
 Ширина полосы пропускания
 3 -7  нм
Диаметр
25 мм
Допуск по диаметру
+0 / -0,1 мм
Толщина
3,5 мм
Допуск по толщине
+0 / -0,1 мм
Оптическая плотность (OD)
5-6
Качество обработки поверхности
60/40


Модель Описание

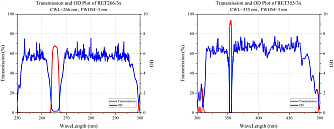

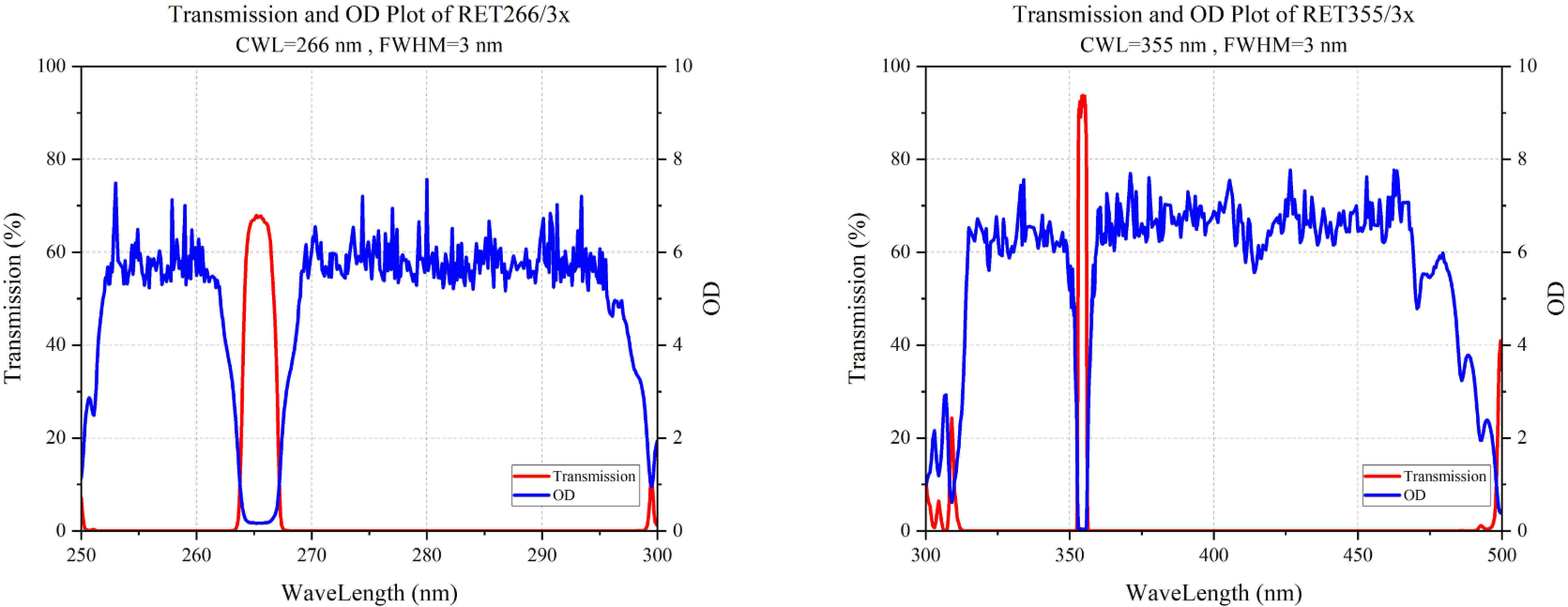

RET266/3x Рамановский фильтр. Диаметр: 25 мм. Центральная длина волны: 266 нм. Ширина полосы пропускания: 3 нм. Коэффициент пропускания: > 55%.
RET355/3x Рамановский фильтр. Диаметр: 25 мм. Центральная длина волны: 355 нм. Ширина полосы пропускания: 3 нм. Коэффициент пропускания: > 88%.

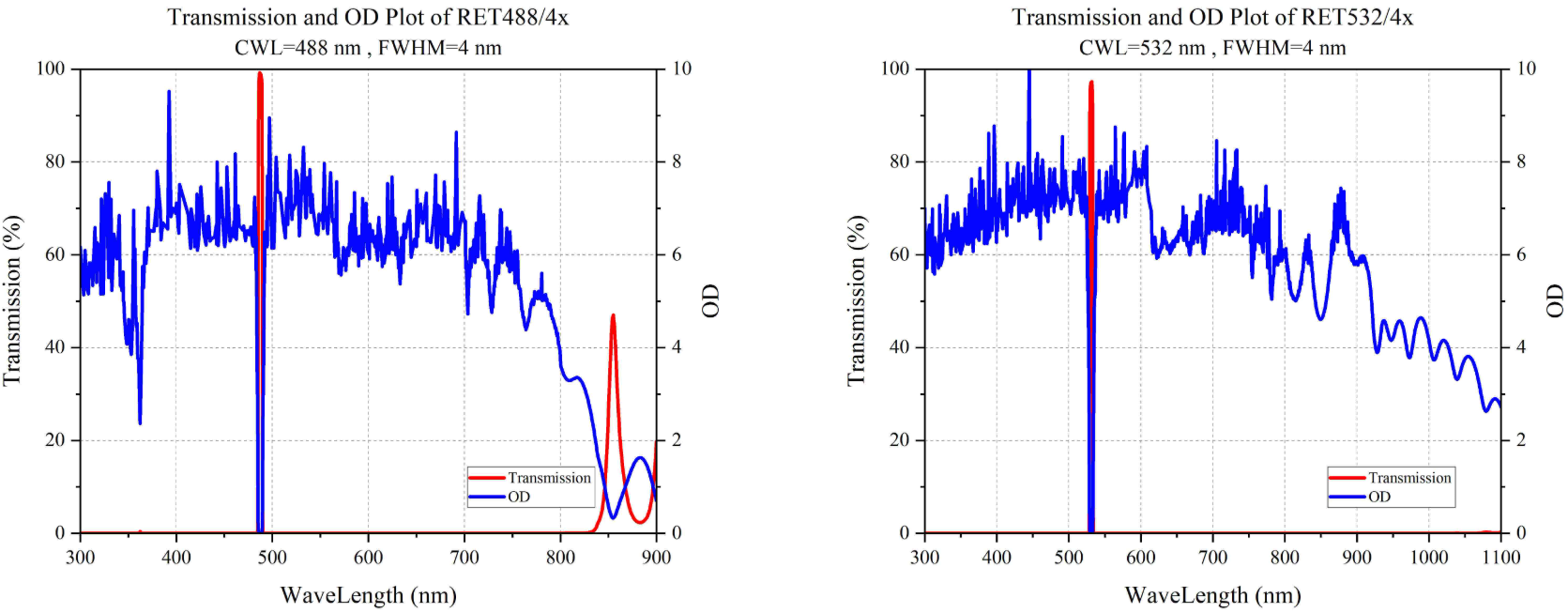

RET488/4x Рамановский фильтр. Диаметр: 25 мм. Центральная длина волны: 487,8 нм. Ширина полосы пропускания: 4,2 нм. Коэффициент пропускания: > 93%.
RET532/4x Рамановский фильтр. Диаметр: 25 мм. Центральная длина волны: 532 нм. Ширина полосы пропускания: 4,5 нм. Коэффициент пропускания: > 93%.

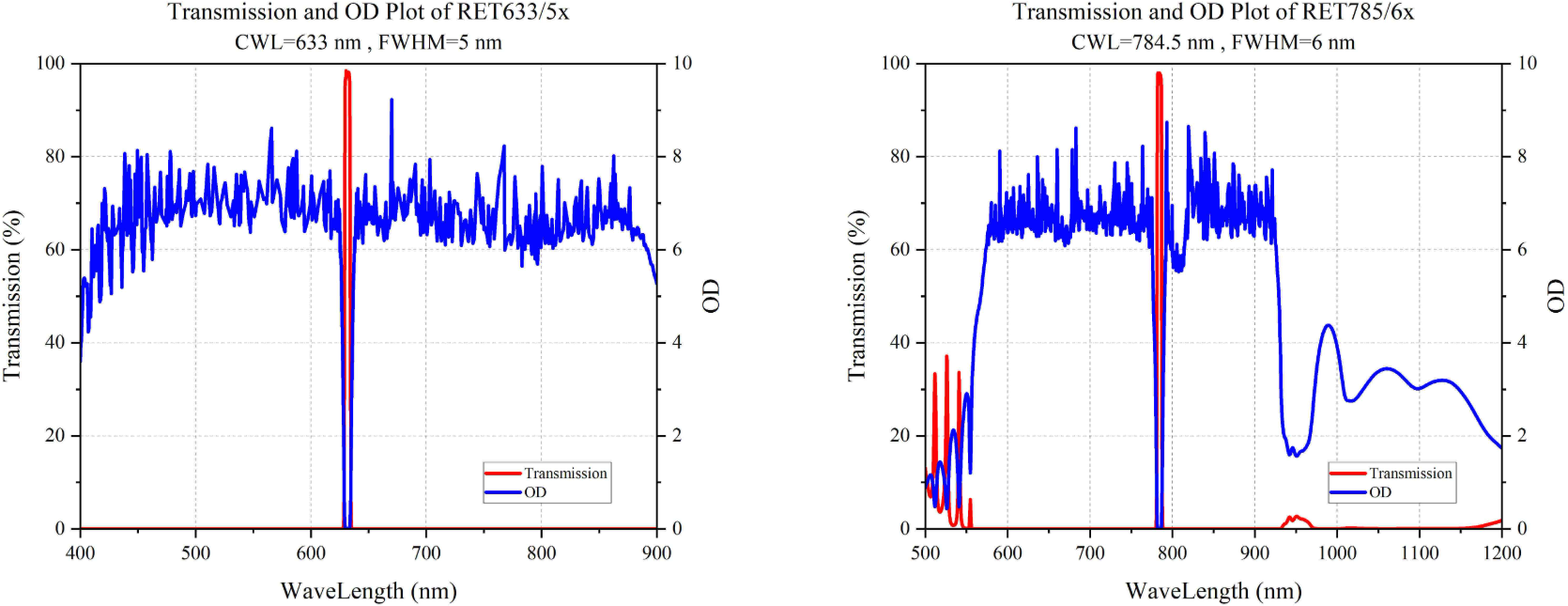

RET633/4x Рамановский фильтр. Диаметр: 25 мм. Центральная длина волны: 632,3 нм. Ширина полосы пропускания: 5 нм. Коэффициент пропускания: > 93%.
RET785/6x Рамановский фильтр. Диаметр: 25 мм. Центральная длина волны: 784,5 нм. Ширина полосы пропускания: 6 нм. Коэффициент пропускания: > 93%.

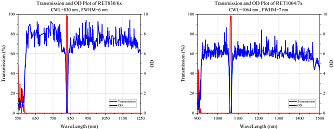

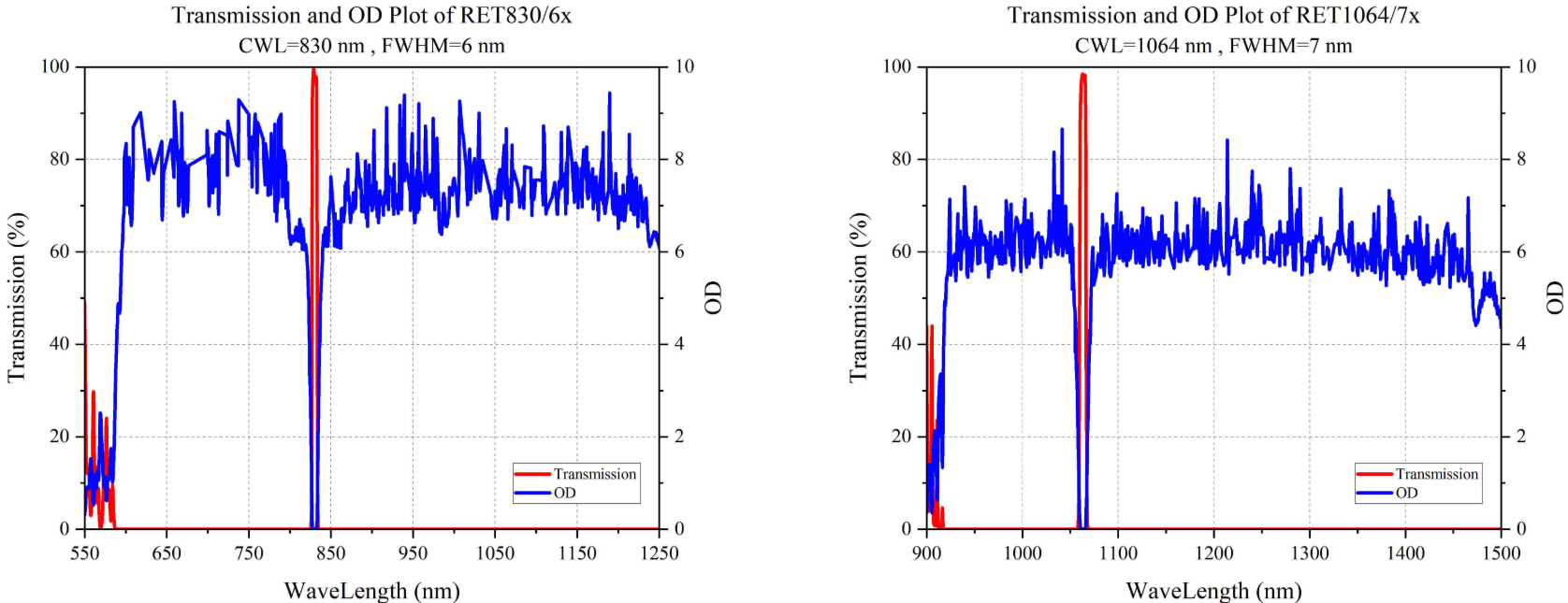

RET830/6x Рамановский фильтр. Диаметр: 25 мм. Центральная длина волны: 830 нм. Ширина полосы пропускания: 6 нм. Коэффициент пропускания: > 93%.
RET1064/7x Рамановский фильтр. Диаметр: 25 мм. Центральная длина волны: 1064 нм. Ширина полосы пропускания: 7 нм. Коэффициент пропускания: > 90%.
