СNDFR - регулируемые фильтры нейтральной плотности в держателе

  • Материал фильтра:UVFS.
  • Покрытие: Инконель.
  • Внешний диаметр: 50 мм.
  • Материал держателя: черный анодированный алюминий.
  • Оптическая плотность фильтра: 0,04 - 6,0.

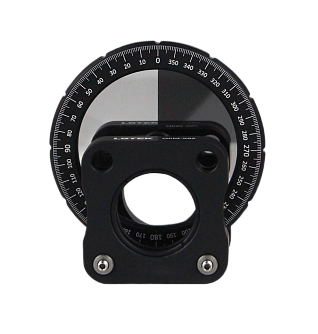

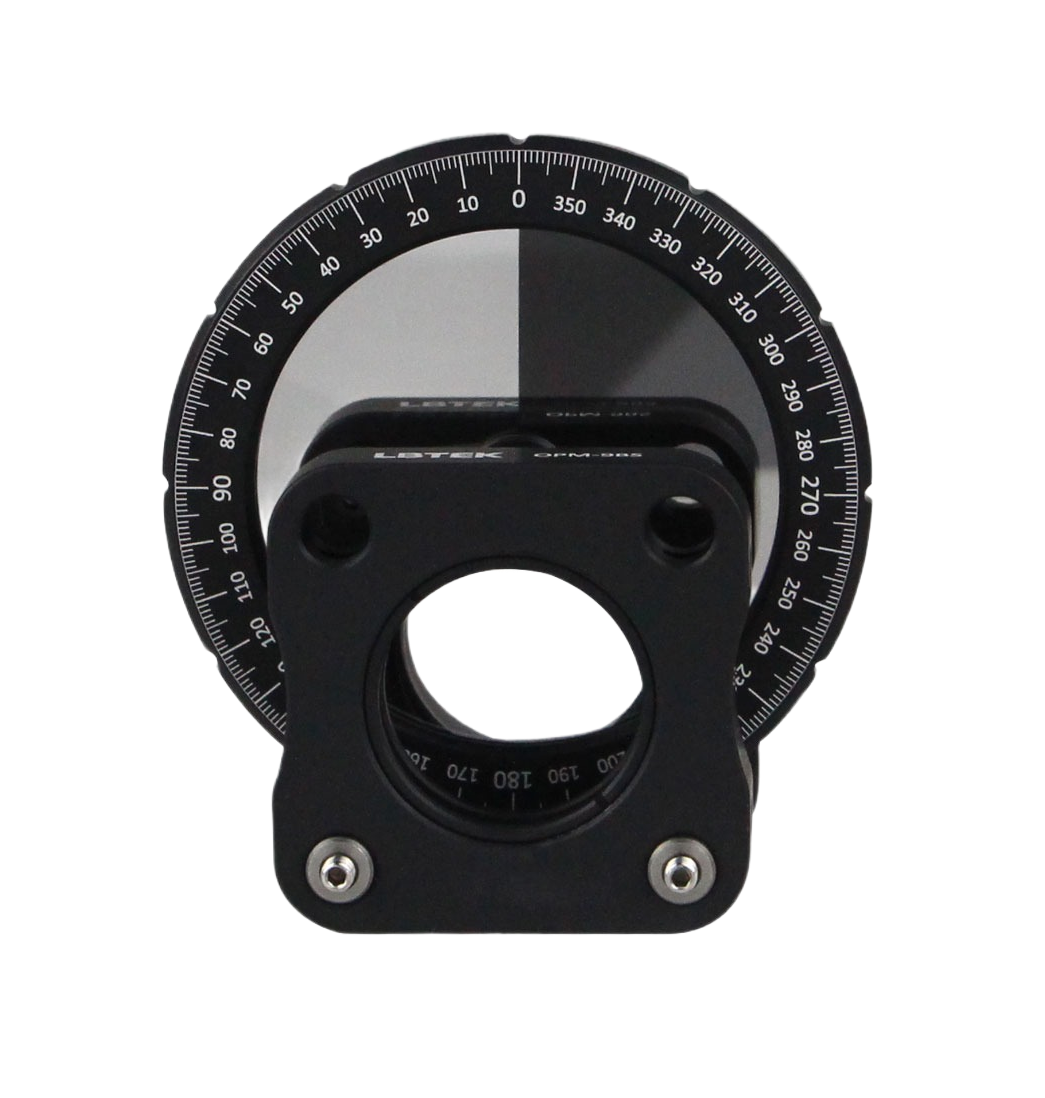

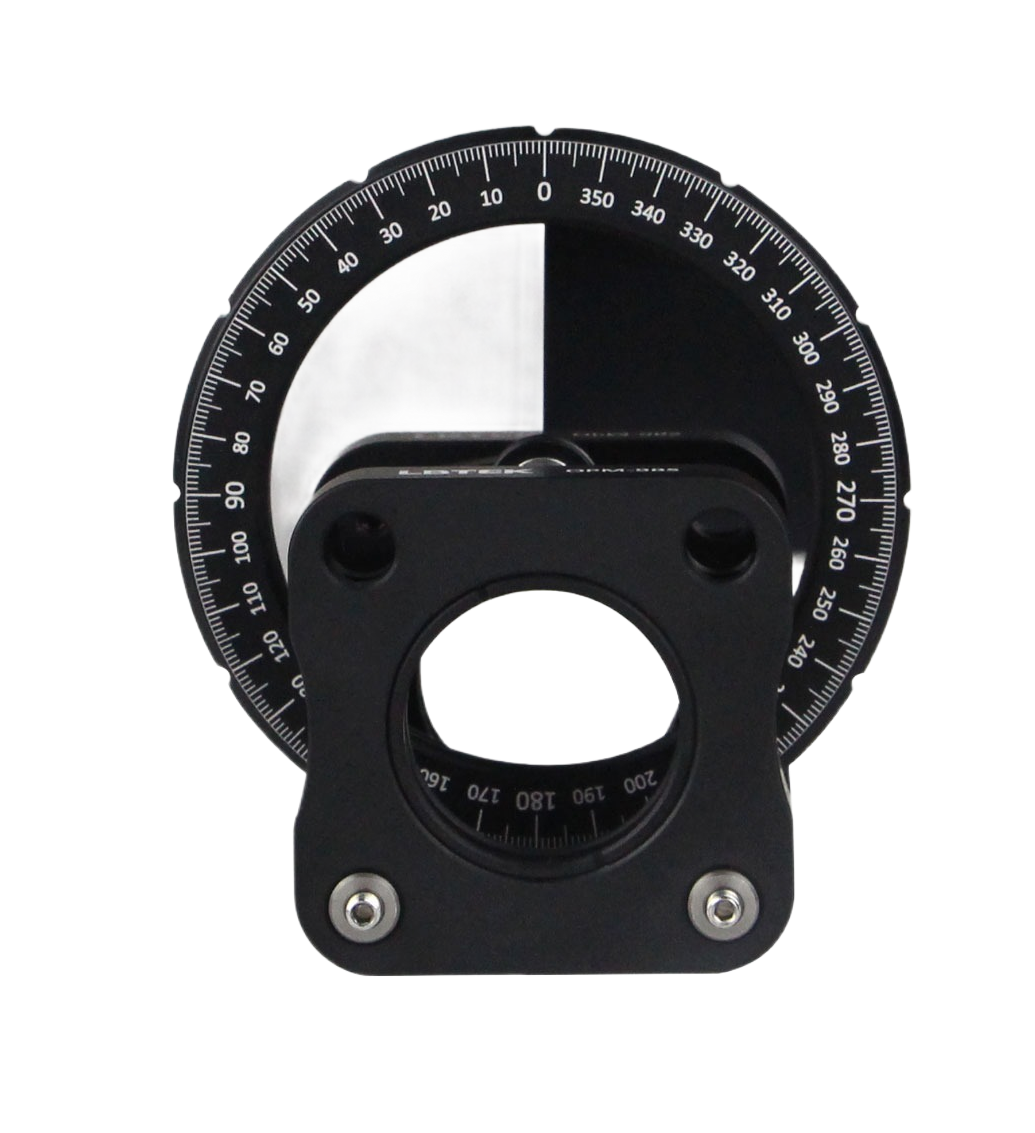

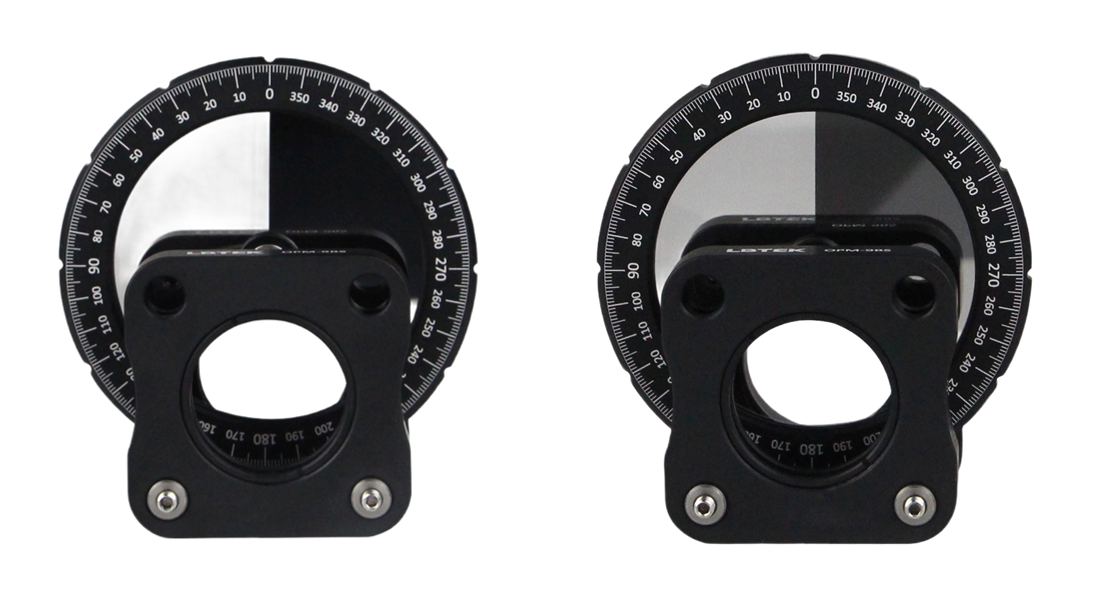

Регулируемые фильтры нейтральной плотности, установленные во вращающуюся колесообразную оправу, представлены компанией LBTEK в двух вариантах исполнения: сплошные (серия СNDFR-C-M) и ступенчатые (серия СNDFR-S-M). Диаметр оправы фильтра составляет 50 мм, стеклянной подложки - 30 мм. Держатель оправы имеет резьбовые отверстия М4 и SM1 для установки адаптеров и аксессуаров. Регулируемые фильтры нейтральной плотности LBTEK предназначены для использования в 30-мм коаксиальных системах.

Одна из сторон подложки покрыта инконелем, представляющим собой сплав никеля с хромом и железом, пропускающим диапазон длин волн 240-1200 нм. Подложка фильтров изготовлена из УФ-плавленого кварца. Значение оптической плотности для серии сплошных светофильтров лежит в диапазоне 0,04 - 6,0, а для серии ступенчатых - 0,04 - 3,0.

Особенности:

  • Серия CNDFR-C-M: фильтры диаметром Ø50 мм, тип исполнения: сплошной.
  • Серия CNDFR-S-M: фильтры диаметром Ø50 мм, тип исполнения: ступенчатый.

Параметр Значение Ед.измерения
Серия
CNDFR-C-M CNDFR-S-M
Материал
UVFS
Покрытие
Инконель
Тип исполнения
сплошной ступенчатй
Диапазон длин волн
240 - 1200 нм
Наружный диаметр
50 мм
Толщина
2 мм
Оптическая плотность (OD)
0,04 - 6,0 0,04 - 3,0
Качество обработки поверхности
60/40
Эксцентриситет
<3   угл.мин


Модель Описание
CNDFR-50C-2M Регулируемый фильтр нейтральной плотности в держателе. Исполнение: сплошной. Рабочий диапазон длин волн: 240-1200 нм. Диаметр: 50 мм. Оптическая плотность: 0,04-2,0.
CNDFR-50C-4M Регулируемый фильтр нейтральной плотности в держателе. Исполнение: сплошной. Рабочий диапазон длин волн: 240-1200 нм. Диаметр: 50 мм. Оптическая плотность: 0,04-4,0.
CNDFR-50C-6M Регулируемый фильтр нейтральной плотности в держателе. Исполнение: сплошной. Рабочий диапазон длин волн: 240-1200 нм. Диаметр: 50 мм. Оптическая плотность: 0,04-6,0.
CNDFR-50S-1M Регулируемый фильтр нейтральной плотности в держателе. Исполнение: ступенчатый. Рабочий диапазон длин волн: 240-1200 нм. Диаметр: 50 мм. Оптическая плотность: 0,04-3,0.
CNDFR-50S-3M Регулируемый фильтр нейтральной плотности в держателе. Исполнение: ступенчатый. Рабочий диапазон длин волн: 240-1200 нм. Диаметр: 50 мм. Оптическая плотность: 0,04-3,0.
