ZET - режекторные фильтры

  • Материал: UVFS.
  • Диаметр: 25 мм.
  • 10 вариаций центральной длины волны в диапазоне 457-808 нм.
  • Коэффициент пропускания: >90%.

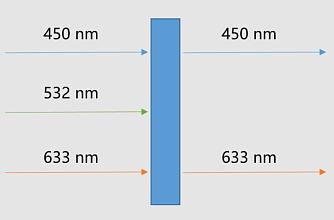

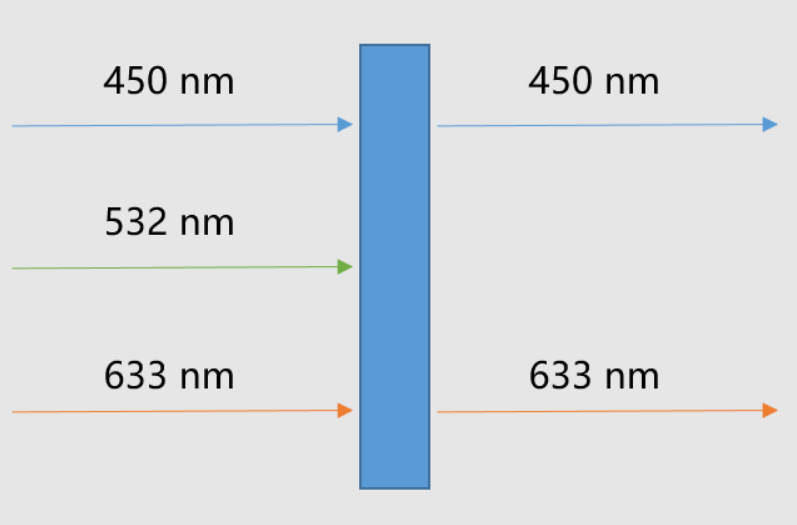

Режекторные фильтры предназначены для селективного отражения или поглощения электромагнитного излучения в узком спектральном диапазоне длин волн, пропуская при этом излучение за пределами этой полосы. Принцип действия основан на использовании эффекта интерференции в многослойных тонкопленочных структурах для формирования области спектра с высоким коэффициентом отражения. Коэффициент пропускания режекторного фильтра компании LBTEK может достигать более 90% в рабочем диапазоне длин волн. К заказу доступны 10 вариаций центральной длины волны, а именно: 457, 473, 532, 561, 635, 642, 647, 685, 785 и 808 нм. Фильтры серии ZET изготавливаются из УФ-плавленого кварца.

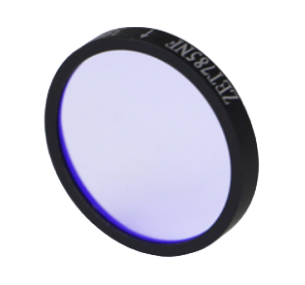

Стандартно, фильтры данной серии устанавливаются в черное кольцо из анодированного алюминия, диаметром 25 мм. На кольце выгравировано значение центральной длины волны, а также стрелка, указывающая рекомендованное направление пучка и положение фильтра. Ширина полосы блокировки представлена диапазоном значений от 22 до 39 нм. Оптическая плотность (OD), являющаяся мерой ослабления света, равна 5 или 6.

Параметр Значение Ед.измерения
Материал
UVFS

Коэффициент пропускания >90
%
Центральная длина волны 457 - 808 нм
Диаметр 25 мм мм
Допуск по диаметру +0 / -0,05 мм
Толщина 3,5 мм
Допуск по толщине
+0 / -0,1 мм
Толщина основания 1 мм
Ширина полосы блокировки
22 - 39 нм
Оптическая плотность (OD) 5          6
Качество обработки поверхности 60/40


Модель Описание

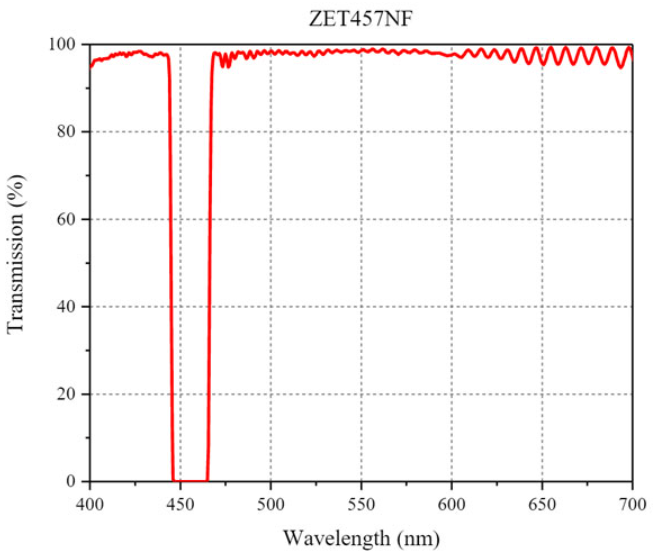

ZET457NF Режекторный фильтр. Диаметр: 25,4 мм. Центральная длина волны: 457 нм. Ширина полосы блокировки: 22 нм. Оптическая плотность (OD): 6.

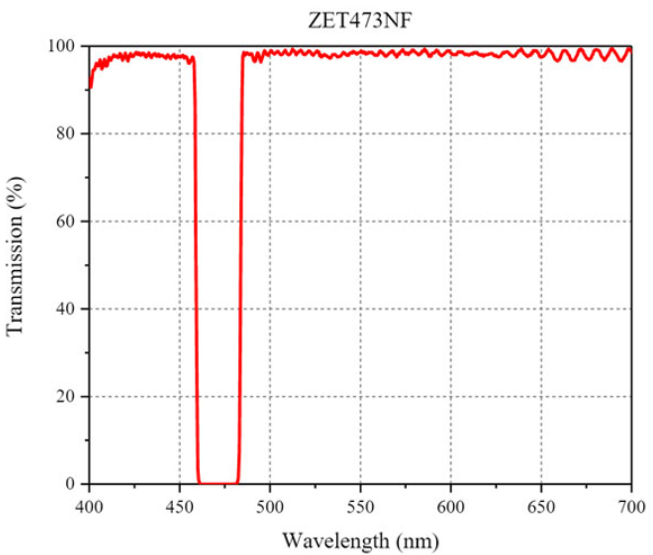

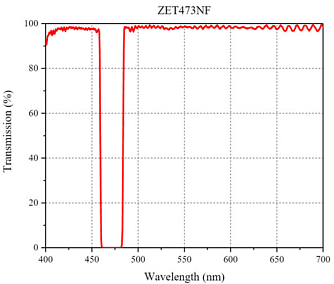

ZET473NF Режекторный фильтр. Диаметр: 25,4 мм. Центральная длина волны: 473 нм. Ширина полосы блокировки: 24 нм. Оптическая плотность (OD): 6.

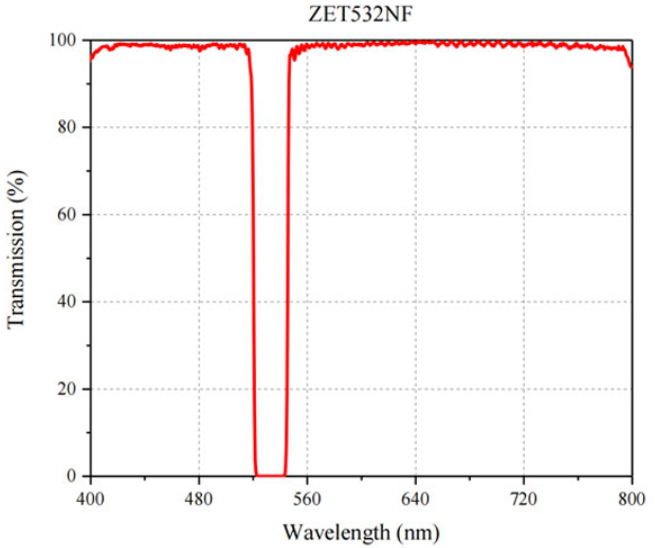

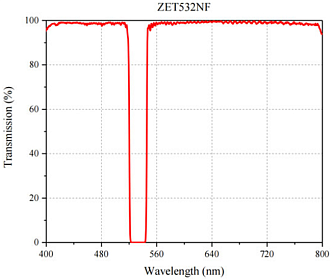

ZET532NF Режекторный фильтр. Диаметр: 25,4 мм. Центральная длина волны: 532 нм. Ширина полосы блокировки: 25 нм. Оптическая плотность (OD): 6.

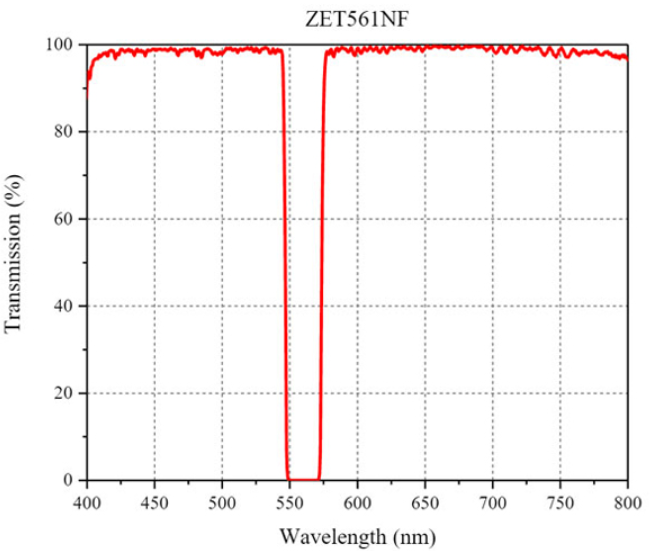

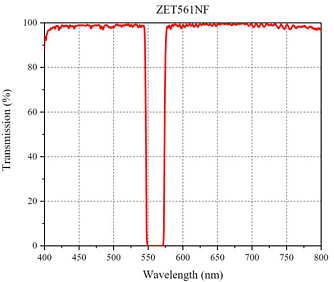

ZET561NF Режекторный фильтр. Диаметр: 25,4 мм. Центральная длина волны: 561 нм. Ширина полосы блокировки: 27 нм. Оптическая плотность (OD): 6.
ZET635NF Режекторный фильтр. Диаметр: 25,4 мм. Центральная длина волны: 635 нм. Ширина полосы блокировки: 32 нм. Оптическая плотность (OD): 6.
ZET642NF Режекторный фильтр. Диаметр: 25,4 мм. Центральная длина волны: 642 нм. Ширина полосы блокировки: 34 нм. Оптическая плотность (OD): 6.

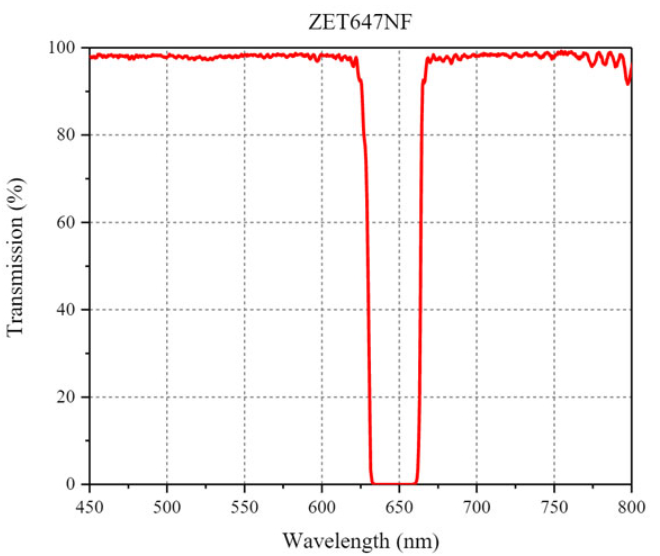

ZET647NF Режекторный фильтр. Диаметр: 25,4 мм. Центральная длина волны: 647 нм. Ширина полосы блокировки: 35 нм. Оптическая плотность (OD): 6.

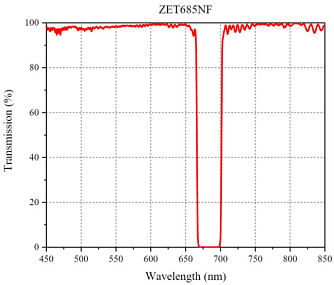

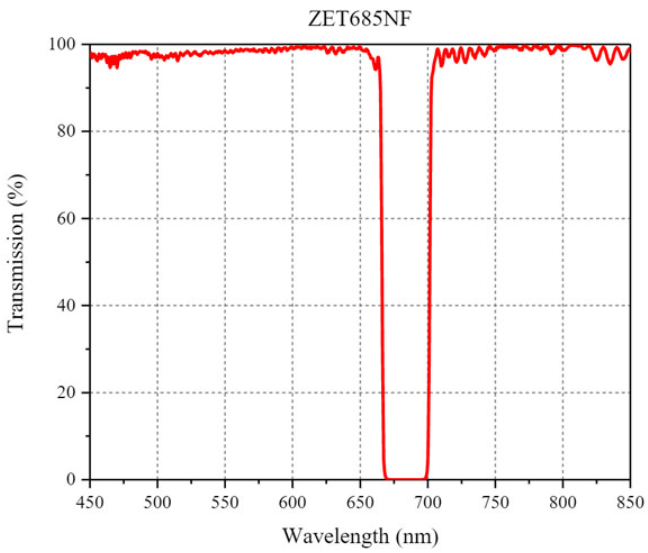

ZET685NF Режекторный фильтр. Диаметр: 25,4 мм. Центральная длина волны: 685 нм. Ширина полосы блокировки: 36 нм. Оптическая плотность (OD): 5.

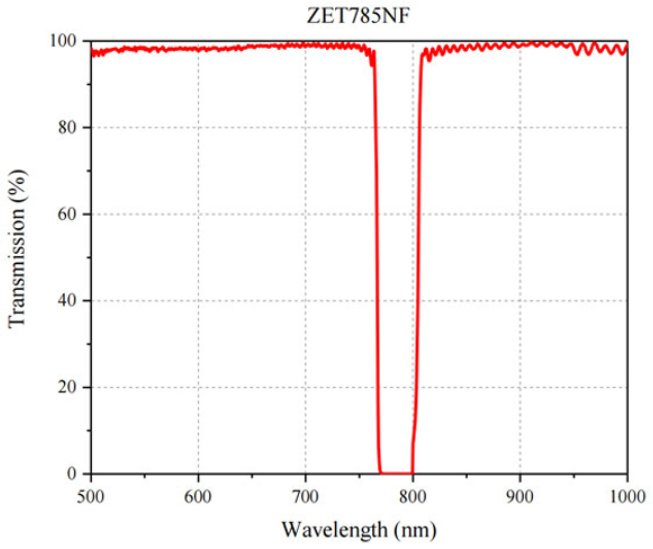

ZET785NF Режекторный фильтр. Диаметр: 25,4 мм. Центральная длина волны: 785 нм. Ширина полосы блокировки: 39 нм. Оптическая плотность (OD): 6.

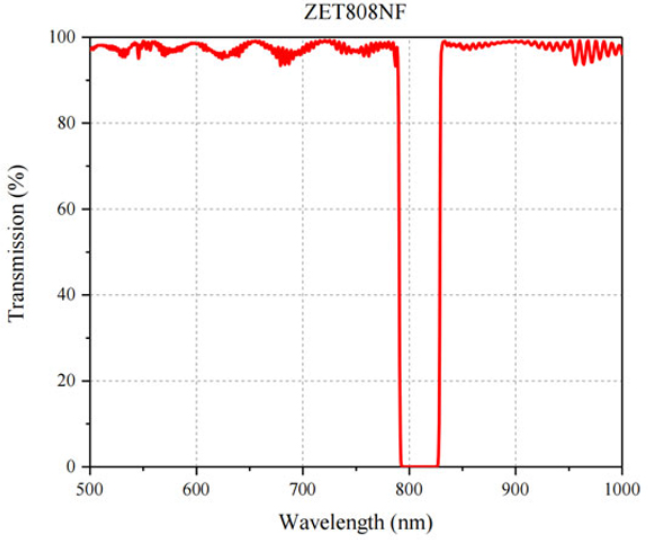

ZET808NF Режекторный фильтр. Диаметр: 25,4 мм. Центральная длина волны: 808 нм. Ширина полосы блокировки: 38 нм. Оптическая плотность (OD): 6.
