SSP-ITL-X-X-D - двухступенчатые оптические интерливеры

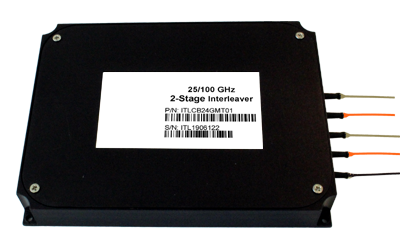

Двухступенчатый оптический интерливер SSP-ITL-X-X-D состоит из 3 интерливеров и обладает 5 портами.
- Рабочие диапазоны длин волн: 1527-1567 нм.
- Широкая полоса пропускания.
- Вносимые потери 2 дБ.
- Обратные потери > 40 дБ.

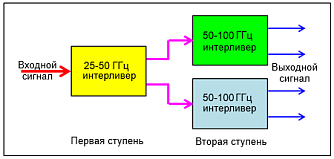

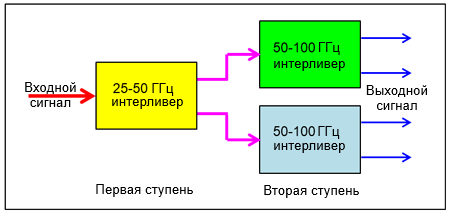

Двухступенчатый оптический интерливер SSP-ITL-X-X-D состоит из 3 интерливеров и обладает 5 портами. Если разнос входных каналов A, то разнос выходных каналов 4A. Данные интерливеры могут использоваться как Mux (интерливер) или DeMux (деинтерливер) в диапазоне длин волн 1250-1650 нм.
- Произведены на основе технологии UFP.
- Масштабируемая ширина полосы пропускания канала.
- Высокая изоляция.
- Широкая полоса пропускания.
- Расширенная разделительная область.
- Низкие вносимые потери.
Стандартные характеристики интерливера 50-200 ГГц
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Диапазон длин волн |
1527 ~ 1567 |
нм |
| Конфигурация канала | 50-200 | ГГц |
| Точность длины волны | < ± 20 (центральная длина волны при -3 дБ) | пм |
|
Чистая полоса пропускания |
> ± 15 | ГГц |
|
Вносимые потери |
2,0 (без разъёмов) | дБ |
| Ширина полосы пропускания при -0,5 дБ |
> ± 18 (от центральной длины волны) |
ГГц |
|
Ширина полосы пропускания при -3 дБ |
< ± 24 (от центральной длины волны) |
ГГц |
|
Ширина полосы пропускания при -20 дБ |
< ± 37,5 (от центральной длины волны) | ГГц |
|
Колебания |
< 0,5 |
дБ |
|
Равномерность IL |
< 0,7 |
дБ |
|
PDL |
< 0,5 |
дБ |
|
Изоляция каналов |
> 25 (при превышении ITU на ±10 ГГц) |
дБ |
|
PMD |
< 0,5 | пс |
|
Обратные потери |
> 40 |
дБ |
- Магистральные и городские сети.
- Расширение пропускной способности сети.
- Интерливер/деинтерливер плотных каналов.
- Обновление и улучшение системы.
- Формирование спектра сигналов 40/100 Гбит/с.
- Подавление и фильтрация шума.
Стандартные оптические интерливеры 1228.85(Kб)
*В зависимости от запроса заказчика могут быть указаны следующие конфигурации частотного интервала каналов Х:
- 12,5–50 ГГц.
- 25–100 ГГц.
- 50–200 ГГц.
- 100–400 ГГц.
- 75–300 ГГц.
