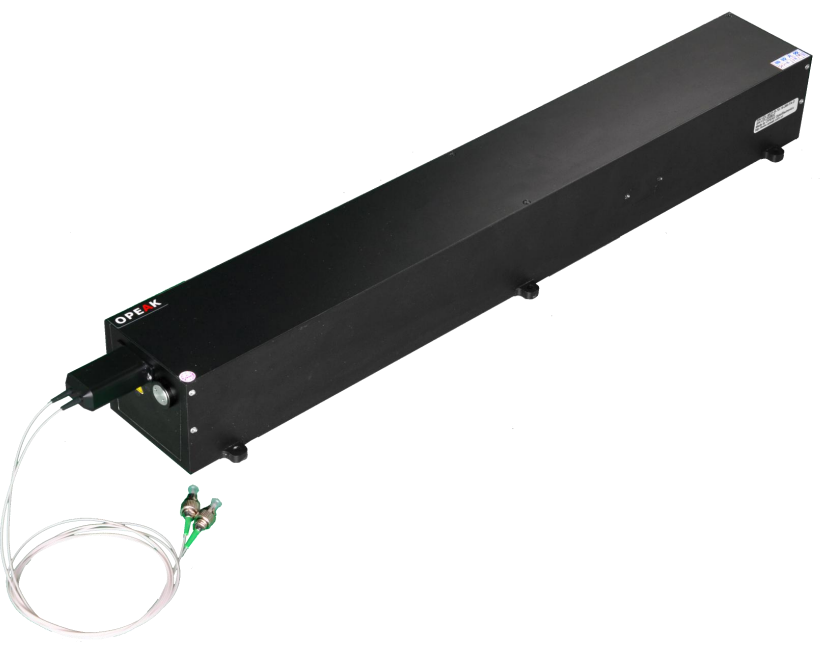

VDL-MOF-R-70 - регулируемая оптическая линия задержки на 7000 пс
- Оптическая задержка: ≤ 7000 пс.
- Рабочая длина волны: 1550 нм.
- Вносимые потери: ≤ 3 дБ.
- Обратные потери: 60 дБ.
Линия задержки VDL-MOF-R-70 - это электроуправляемая волоконно-оптическая линия задержки, основанная на технологии умножения оптического пути и коллиматорах дальнего действия, подходящая для высокочувствительного волоконно-оптического интерферометра и других применений. Обладает высокой точностью регулировки, имеет низкие вносимые потери и изменения мощности что отлично подходит для параллельного использования нескольких модулей задержки. Для поляризационно-сохраняющей версии используется специальная методика юстировки, компенсирующая поляризационные потери.
Доступны варианты с одномодовым (SM) и поляризационно-сохраняющим (PM) оптоволокном. Для проведения экспериментов и исследований предусмотрена возможность изменения конструкции под заказ, оптические и электрические детали могут быть заменены в соответствии с требованиями заказчика.
Особенности:
- Сервоприводное управление.
- Контроль задержки с высоким разрешением.
- Низкие вносимые потери.
- Одномодовое или поляризационно-сохраняющее волокно.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
|
Длина волны
|
1550 | нм | |||
|
Величина оптической задержки
|
7000 | пс | |||
|
Разрешение задержки
|
4,8 | фс | |||
| Точность определения задержки | ± 20 | фс | |||
|
Скорость сканирования
|
650 | пс/с | |||
|
Вносимые потери
|
≤ 3 | дБ | |||
|
Отклонения вносимых потерь
|
± 0,5 | дБ | |||
|
PDL (потери, зависящие от поляризации)
|
≤ 0,1 | дБ | |||
|
Обратные потери
|
≥ 60 | дБ | |||
|
Коэффициент экстинкции
|
18 @PM-версия | дБ | |||
| Источник питания | DC +12V / GND DC | В | |||
| Потребляемая мощность | ≤ 8 | Вт | |||
| Интерфейс управления | RS-232 | - | |||
|
Мощность разрушения оптического материала
|
≤ 300 | мВт | |||
|
Размеры (Д × Ш × В)
|
485 × 87 × 61,5 | мм | |||
|
Рабочая температура
|
0..+45 | ℃ | |||
|
Температура хранения
|
-15..+65 | ℃ | |||
|
Тип волокна
|
SMF/PMF | - | |||
| Длина волокна | 1 | м | |||
| Электрический разъем | J30J‑15‑ZKP | - | |||
- Оптическая когерентная томография (OCT).
- Фурье-спектроскопия.
- Оптоволоконные интерферометры.
- Генерация и измерение оптической фазовой задержки.
