LBODL-100 - регулируемая оптическая линия задержки на 330 пс
Регулируемая оптическая линия задержки LBODL-100 предназначена для работы в свободном пространстве. Устройство обеспечивает задержку оптического сигнала до 330 пс, отличается высокой точностью регулировки и низкими вносимыми потерями.
- Настройка времени задержки за счёт изменения длины оптического пути.
- Диапазон перемещения: 100 мм.
- Максимальная оптическая задержка: 330 пс.
- Рабочая длина волны: 1550 нм.
- Вносимые потери: ≤ 1,5 дБ.
- Обратные потери: ≥ 60 дБ.
Производитель: LBTEK

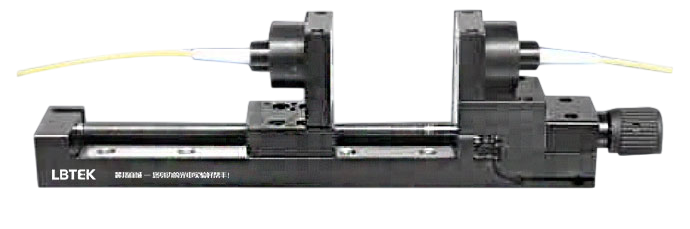

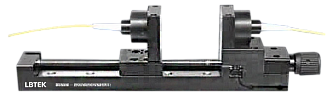

Волоконно-оптическая линия задержки с ручной регулировкой LBODL-10 состоит из входного и выходного волоконных коллиматоров и механической системы перемещения. Сигнал поступает во входное волокно, проходит определённое расстояние в свободном пространстве и затем собирается обратно в выходное волокно.

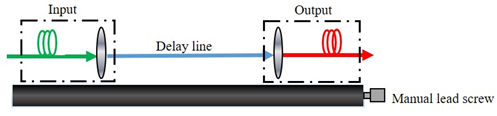

Схема принципа работы
Время оптической задержки регулируется за счёт изменения длины оптического пути между входным и выходным волокнами. В качестве среды используется воздух. Регулировка длины оптического пути осуществляется вручную с помощью линейных направляющих.Ключевые особенности
- Работа в свободном пространстве.
- Ручная регулировка времени задержки.
- Высокая точность регулировки, пикосекундное разрешение.
- Низкие вносимые потери.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Рабочая длина волны | 1550 | нм |
| Обратные потери | ≥ 60 | дБ |
| Вносимые потери | ≤ 1,5 | дБ |
| Диапазон перемещения | 100 | мм |
| Величина оптической задержки | 330 | пс |
| Разрешение |
318 мкм/оборот, 1 пс/оборот |
|
| Длина волокна | 1 | м |
| Тип разъёма | FC/APC | |
| Диаметр сердцевины | 9 | мкм |
| Диаметр оболочки | 125 | мкм |
| Максимальная оптическая мощность | 500 | мВт |
| Рабочая температура | -10 ~ +60 | ℃ |

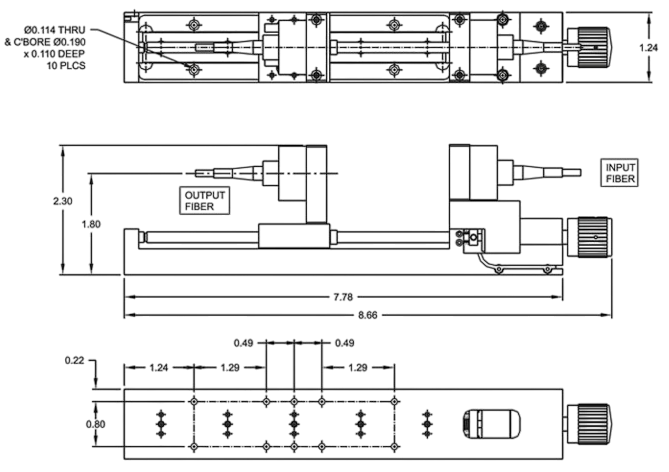

| Размеры | 230 × 30 × 60 | мм |
- Оптическая когерентная томография (OCT).
- Оптический анализ спектра Фурье.
- Оптоволоконные интерферометры.
- Оптическое мультиплексирование по времени (OTDM).
