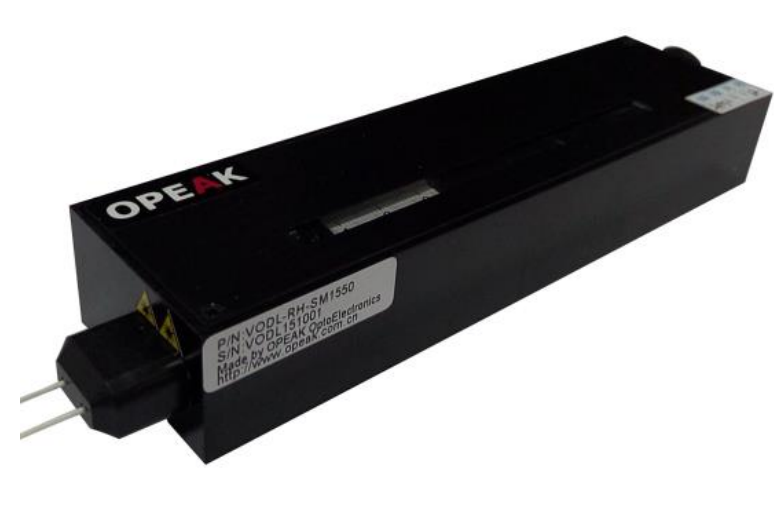

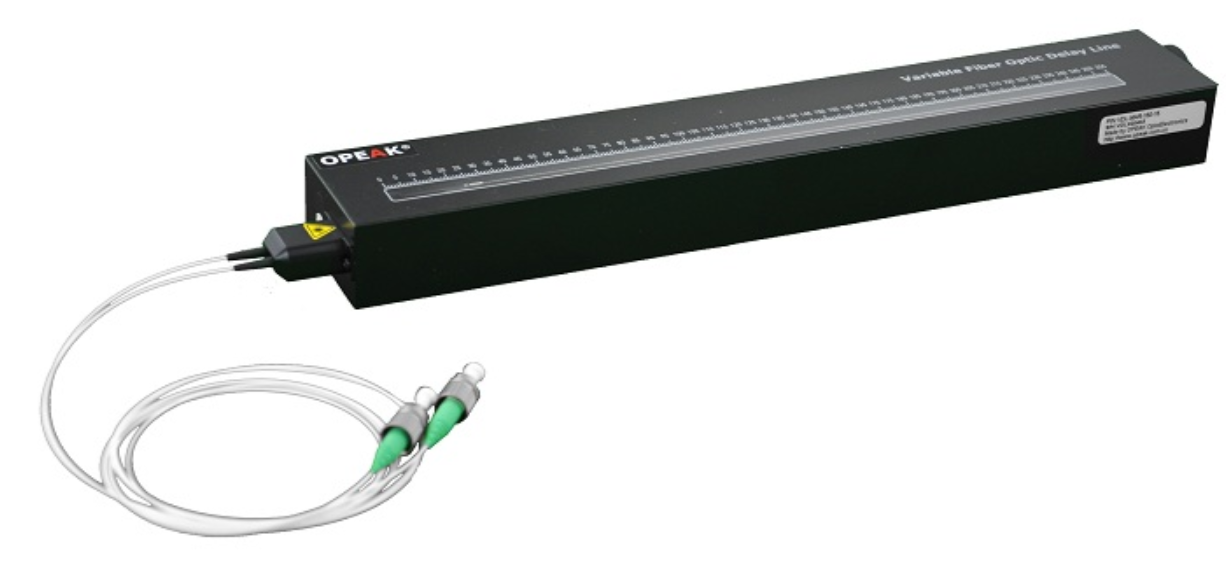

VDL-MA-R-700 - регулируемая оптическая линия задержки на 7000 пс
Регулируемая оптическая линия задержки VDL-MA-R-700 обеспечивает задержку оптического сигнала до 7000 пс. Высокопрочная, усиленная конструкция делает устройство подходящим для высокочувствительных волоконно-оптических интерферометров, оптической когерентной томографии и других применений. Обладает высокой точностью регулировки, имеет низкие вносимые потери.
- Максимальная оптическая задержка: 7000 пс.
- Рабочая длина волны: 1064/1310/1480/1550 нм.
- Вносимые потери: 2,5 - 3 дБ.
- Обратные потери: 55 дБ.
Производитель: OPEAK
VDL-MA-R-700 - это волоконно-оптическая линия задержки с ручной регулировкой с отражательным элементом, подходящая для высокочувствительного волоконно-оптического интерферометра и других применений. Уникальная технология регулировки оптического пути может обеспечить низкие вносимые потери и их малое колебание. Для проведения экспериментов и исследований предусмотрена возможность изменения конструкции под заказ, оптические и электрические детали могут быть заменены в соответствии с требованиями заказчика.
Особенности:
- Высокоточная регулировка задержки.
- Низкие вносимые потери.
- Встроенный паз для перемещения волокна, предотвращающий помехи из‑за его движения.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Длина волны | 1064/1310/1480/1550 | нм |
|
Величина оптической задержки
|
7000 | пс |
|
Оптический путь за проход
|
0,05 | мм |
|
Шаг регулировки задержки за один оборот
|
1 | мм |
|
Вносимые потери
|
2,5 - 3 | дБ |
|
Отклонения вносимых потерь
|
± 0,5 | дБ |
|
PDL (потери, зависящие от поляризации)
|
0,1 | дБ |
|
Обратные потери
|
55 | дБ |
|
Коэффициент экстинкции
|
18 | дБ |
|
Мощность разрушения оптического материала
|
300 - 500 | мВт |
|

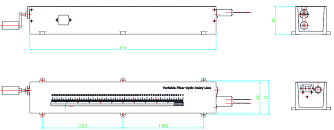

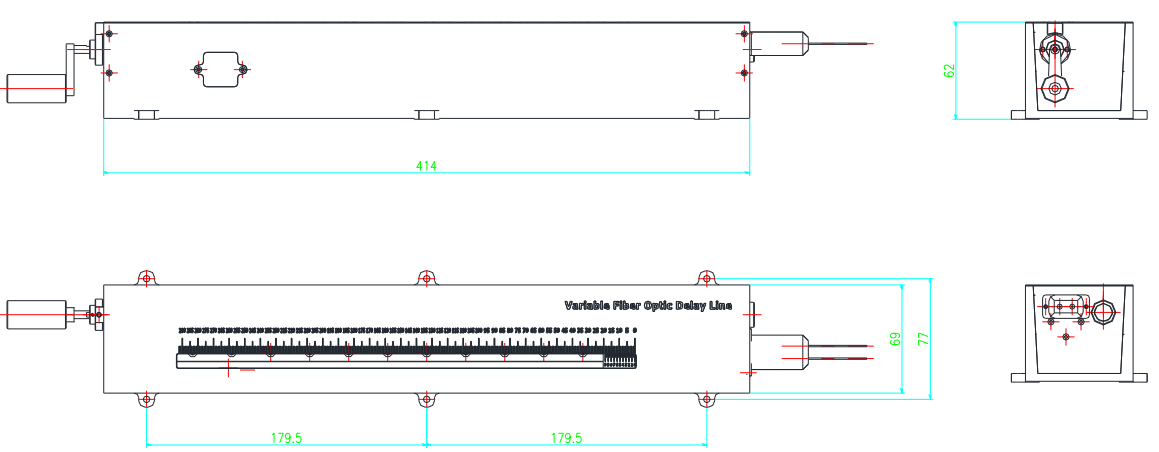

Размеры (Д × Ш × В)
|
414 × 69 × 62 | мм |
|
Рабочая температура
|
0..+40 | ℃ |
|
Температура хранения
|
-50..+50 | ℃ |
|
Тип волокна
|
Flex1060/Corning SMF28e+/Fujikura Panda PMF |
- Оптическая когерентная томография (OCT).
- Фурье-спектроскопия.
- Оптоволоконные интерферометры.
- Оптоволоконные датчиковые системы.
- Оптическое мультиплексирование по времени (OTDM).
| VDL | MOS | R | A | B | C | D |
|---|---|---|---|---|---|---|
| Серия | Тип управления | Тип оптической схемы | Задержка оптического сигнала | Длина волны | Оптоволокно | Коннектор |
| VDL | MA: Ручная регулировка | R: Отражательная | 700: 7000 пс |
13: 1310 нм 15: 1550 нм 10: 1060 нм 16: 1650 нм |
SM: SMF-900 мкм PM: PMF-900 мкм |
FC: FC/PC FA: FC/AP SP: SC/PC SA: SC/APC OC: Другие NC: Без коннектора |
