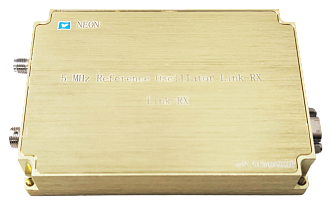

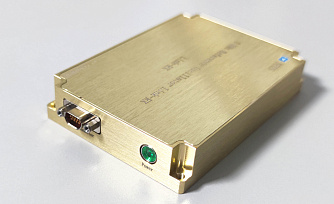

Link-Rx-10 - оптические приемники опорных сигналов с частотой 10 МГц
Link-Rx-10 - серия оптических приемников, предназначенных для передачи опорного сигнала с частотой 10 МГц по ВОЛП. Применяются в системах синхронизации и системах передачи эталонов времени.
- Диапазон частот 9 - 12 МГц.
- Спектральный диапазон 1280 - 1430 нм.
- Входная оптическая мощность 6 дБмо.
- Выходная мощность ВЧ сигнала 14 дБм.
Производитель: NEON
Электрические и оптические характеристики (TC = 22 ± 3 °C)
| Параметр | Мин. | Тип. | Макс. | Ед. измерения | |
|---|---|---|---|---|---|
| Параметры линии | |||||
| Диапазон частот | 9 | - | 12 | МГц | |
|
Длина волоконно-оптической линии |
0 | 2 | 4 | км | |
| Оптические потери2 | 0 | 1 | 2 | дБо | |
|
Фазовый шум2 @ входной ВЧ сигнал +11 дБм, оптические потери 1 дБ, 25°C |
> 1 Гц | - | - | -95 | дБн/Гц |
|
> 10 Гц |
-130 |
||||
|
> 35 Гц |
-135 |
||||
|
> 100 Гц |
-137 |
||||
|
> 1 кГц |
-142 |
||||
|
> 350 кГц |
-142 |
||||
|
> 1 МГц |
-142 |
||||
| Рабочая температура | -10 | - | +50 |
°C |
|
|
Коэффициент шума |
- | 20 | - | дБ | |
| Параметры приемника | |||||
| Выходной ВЧ сигнал | - | 14 | - | дБм | |
| IP3 по выходу | 25 | 30 | - |
дБм |
|
| Компрессия 1 дБ по выходу | - | 20 | - | дБм | |
| Возвратные потери на выходе | -10 | - | - | дБ | |
| Входной оптический сигнал | 5 | 6 | - | дБмо | |

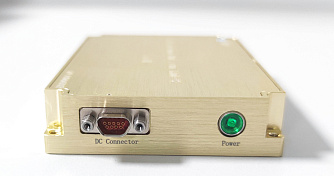

| Источник питания DC (@ 25°C)3 | - | 12 | - | В | |
| - | - | 300 | мА | ||
| Коннекторы | |||||

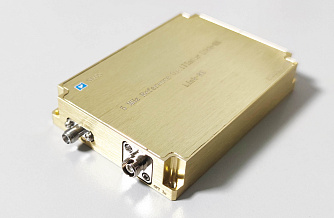

| Входной оптический интерфейс |
FC/APC |
- | |||
| Выходной ВЧ интерфейс |
SMA，50 Ом |
- | |||
- дБмо и дБо обозначают оптическую мощность и потери, чтобы избежать путаницы с радиочастотными дБм и дБ.
- Показатели могут ухудшаться при работе за пределами заданных значений входного ВЧ сигнала и оптических потерь.
- Температура при максимальном токе 1,5 А.
- Аналоговые оптоволоконные линии передачи опорных спутниковых сигналов.
- Аналоговые оптоволоконные линии передачи опорных сигналов времени.
