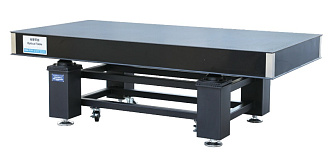

DRP - оптические столы с виброизоляцией

Серия оптических столов с вибрационной изоляцией DRP является идеальной рабочей платформой для чувствительных к вибрациям устройств, таких как микроскопы, весы, интерферометры и аналогичные устройства.

Длина плиты от 600 до 4500 мм.
Ширина плиты от 600 до 2000 мм.
Толщина плиты 100/200/300 мм.
Собственная частота < 6 - 15 Гц.

Производитель: EV

Узнать цену

Задать вопрос

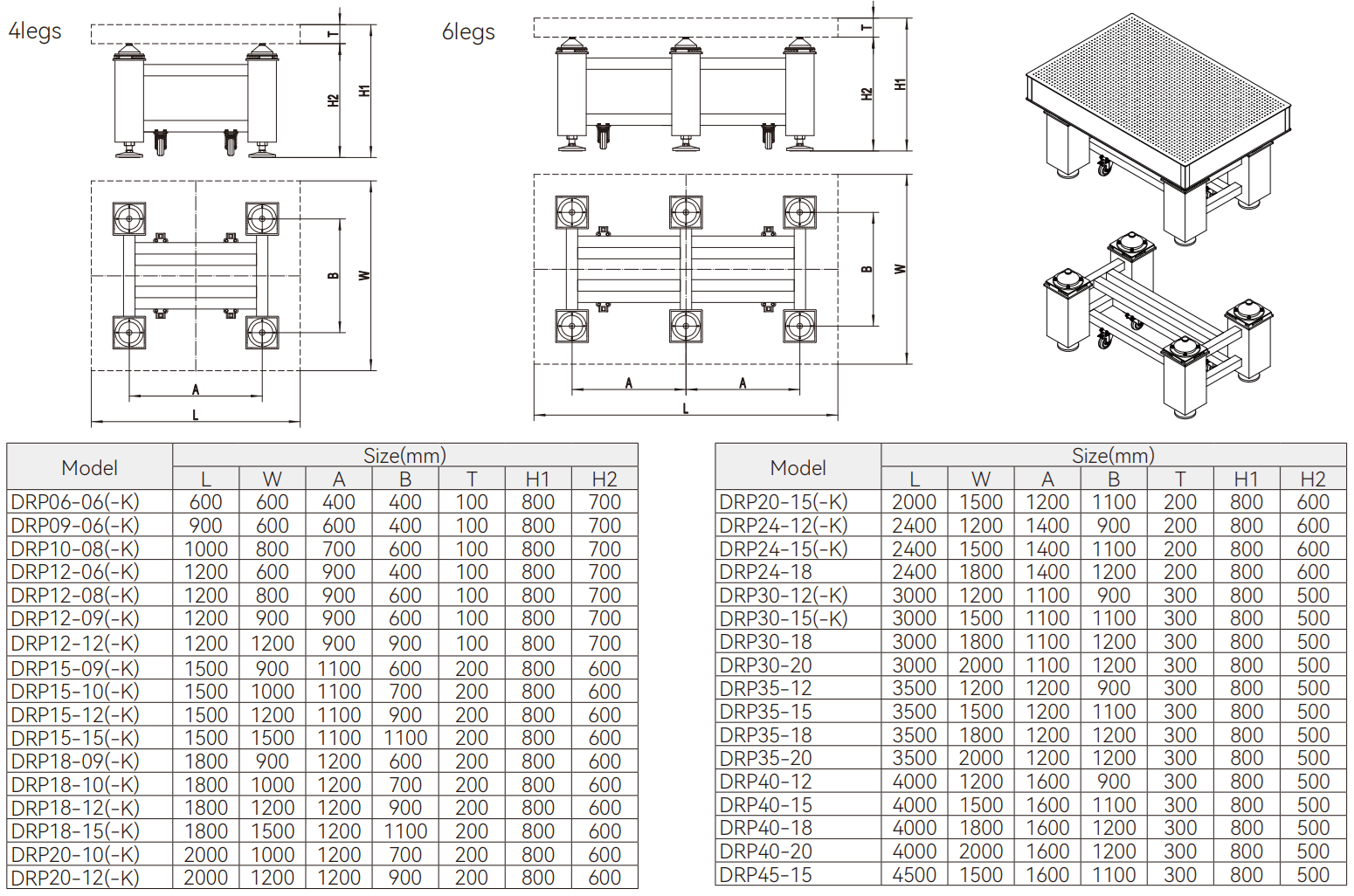

Параметры стандартных моделей:

Модель стола	Размер (мм)	Толщина плиты (мм)	Вес плиты (кг)	Площадь опор (мм)	Нагрузка (кг)	Количество ножек
DRP06-06(-K)	600×600×800	100	43	120×120	600	4
DRP09-06(-K)	900×600×800	100	65	120×120	600	4
DRP10-08(-K)	1000×800×800	100	96	120×120	600	4
DRP12-06(-K)	1200×600×800	100	86	120×120	600	4
DRP12-08(-K)	1200×800×800	100	115	120×120	600	4
DRP12-09(-K)	1200×900×800	100	130	120×120	600	4
DRP12-12(-K)	1200×1200×800	100	173	120×120	600	4
DRP15-09(-K)	1500×900×800	200	189	200×200	1300	4
DRP15-10(-K)	1500×1000×800	200	210	200×200	1300	4
DRP15-12(-K)	1500×1200×800	200	252	200×200	1300	4
DRP15-15(-K)	1500×1500×800	200	315	200×200	1300	4
DRP18-09(-K)	1800×900×800	200	227	200×200	1300	4
DRP18-10(-K)	1800×1000×800	200	252	200×200	1300	4
DRP18-12(-K)	1800×1200×800	200	302	200×200	1300	4
DRP18-15(-K)	1800×1500×800	200	378	200×200	1300	4
DRP20-10(-K)	2000×1000×800	200	280	200×200	1300	4
DRP20-12(-K)	2000×1200×800	200	336	200×200	1300	4
DRP20-15(-K)	2000×1500×800	200	420	200×200	1300	4
DRP24-12(-K)	2400×1200×800	200	403	200×200	1300	4
DRP24-15(-K)	2400×1500×800	200	504	200×200	1300	4
DRP24-18*	2400×1800×800	200	605	200×200	1300	4
DRP30-12(-K)	3000×1200×800	300	601	200×200	1950	6
DRP30-15(-K)	3000×1500×800	300	752	200×200	1950	6
DRP30-18*	3000×1800×800	300	902	200×200	1950	6
DRP30-20*	3000×2000×800	300	1002	200×200	1950	6
DRP35-12	3500×1200×800	300	701	200×200	1950	6
DRP35-15	3500×1500×800	300	877	200×200	1950	6
DRP35-18*	3500×1800×800	300	1052	200×200	1950	6
DRP35-20*	3500×2000×800	300	1169	200×200	1950	6
DRP40-12	4000×1200×800	300	802	200×200	1950	6
DRP40-15	4000×1500×800	300	1002	200×200	1950	6
DRP40-18*	4000×1800×800	300	1202	200×200	1950	6
DRP40-20*	4000×2000×800	300	1336	200×200	1950	6
DRP45-15	4500×1500×800	300	1127	200×200	1950	6

Для моделей без (-K) индекса недоступна вариация с индивидуальной защитой от пыли для каждой из сот.
Для моделей, отмеченных *, материал рабочей поверхности — 1Cr13 (SUS410)

Общие параметры:

Параметр	Значение	Ед. измерения
Толщина столешницы	100/200/300	мм
Частота собственных колебаний	< 6 - 15	Гц
Плоскостность (600 мм х 600 мм)	0,02 - 0,05	мм
Диапазон регулировки высоты	-10..+15	мм
Высота стола	800	мм
Шаг сетки крепежа	25 х 25	мм
Тип крепежа	М6	-
Граница монтажных отверстий	37,5	мм
Вес плиты толщиной 100 мм	120	кг/м³
Вес плиты толщиной 200 мм	140	кг/м³
Вес плиты толщиной 300 мм	167	кг/м³
Материал верхней поверхности	нержавеющая сталь SU430 (1Cr17) по умолчанию, доступны также SUS304 и SUS316	-
Материал нижней поверхности	углеродистая сталь	-

DRP - оптические столы с виброизоляцией 14046.74(Kб)

Артикул: DRPXX-XX (-K) (-XXX)

Код серии	Длина плиты	Ширина плиты	Структура	Материал верхней поверхности
DRP	06: 600 мм 09: 900 мм 12: 1200 мм XX: другая	06: 600 мм 09: 900 мм 12: 1200 мм XX: другая	Не указывается (по умолчанию): сварная плита K: сотовая с особой защитой от пыли для каждой из сот	Не указывается (по умолчанию): SUS430 нержавеющая сталь 304: SUS304 нержавеющая сталь 316: SUS316 нержавеющая сталь

Модель	Описание
DRPXX-XX (-K) (-XXX)	Оптический стол с виброизоляцией. Требуется указать параметры.
DRP06-06	Оптический стол с виброизоляцией. Размер стола 600×600×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
DRP09-06	Оптический стол с виброизоляцией. Размер стола 900×600×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
DRP10-08	Оптический стол с виброизоляцией. Размер стола 1000×800×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
DRP12-06	Оптический стол с виброизоляцией. Размер стола 1200×600×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
DRP12-08	Оптический стол с виброизоляцией. Размер стола 1200×800×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
DRP12-09	Оптический стол с виброизоляцией. Размер стола 1200×900×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
DRP12-12	Оптический стол с виброизоляцией. Размер стола 1200×1200×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
DRP15-09	Оптический стол с виброизоляцией. Размер стола 1500×900×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
DRP15-10	Оптический стол с виброизоляцией. Размер стола 1500×1000×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
DRP15-12	Оптический стол с виброизоляцией. Размер стола 1500×1200×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
DRP15-15	Оптический стол с виброизоляцией. Размер стола 1500×1500×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
DRP18-09	Оптический стол с виброизоляцией. Размер стола 1800×900×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
DRP18-10	Оптический стол с виброизоляцией. Размер стола 1800×1000×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
DRP18-12	Оптический стол с виброизоляцией. Размер стола 1800×1200×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
DRP18-15	Оптический стол с виброизоляцией. Размер стола 1800×1500×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
DRP20-10	Оптический стол с виброизоляцией. Размер стола 2000×1000×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
DRP20-12	Оптический стол с виброизоляцией. Размер стола 2000×1200×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
DRP20-15	Оптический стол с виброизоляцией. Размер стола 2000×1500×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
DRP24-12	Оптический стол с виброизоляцией. Размер стола 2400×1200×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
DRP24-15	Оптический стол с виброизоляцией. Размер стола 2400×1500×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
DRP24-18	Оптический стол с виброизоляцией. Размер стола 2400×1800×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
DRP30-12	Оптический стол с виброизоляцией. Размер стола 3000×1200×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
DRP30-15	Оптический стол с виброизоляцией. Размер стола 3000×1500×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
DRP30-18	Оптический стол с виброизоляцией. Размер стола 3000×1800×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
DRP30-20	Оптический стол с виброизоляцией. Размер стола 3000×2000×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
DRP35-12	Оптический стол с виброизоляцией. Размер стола 3500×1200×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
DRP35-15	Оптический стол с виброизоляцией. Размер стола 3500×1500×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
DRP35-18	Оптический стол с виброизоляцией. Размер стола 3500×1800×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
DRP35-20	Оптический стол с виброизоляцией. Размер стола 3500×2000×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
DRP40-12	Оптический стол с виброизоляцией. Размер стола 4000×1200×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
DRP40-15	Оптический стол с виброизоляцией. Размер стола 4000×1500×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
DRP40-18	Оптический стол с виброизоляцией. Размер стола 4000×1800×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
DRP40-20	Оптический стол с виброизоляцией. Размер стола 4000×2000×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
DRP45-15	Оптический стол с виброизоляцией. Размер стола 4500×1500×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
