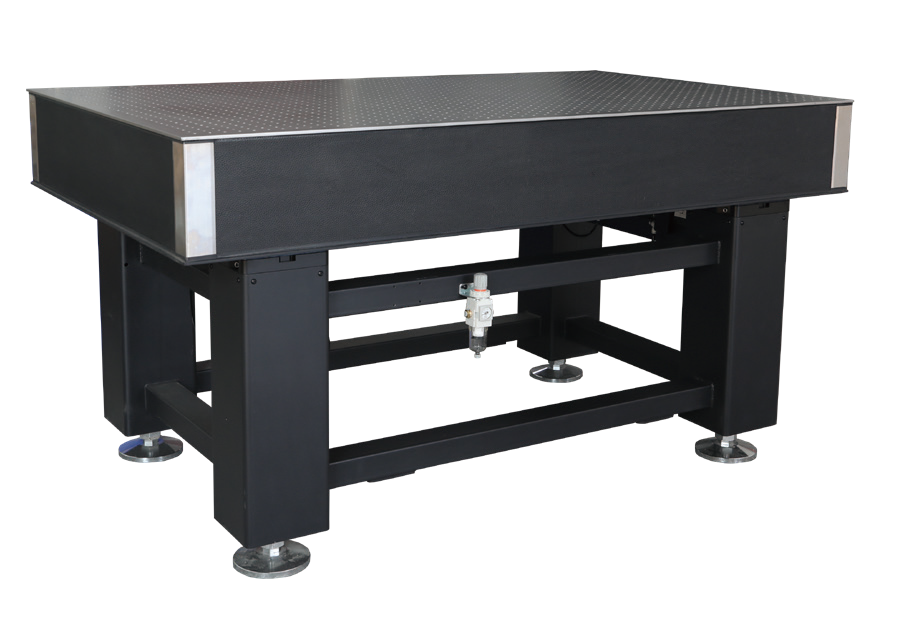

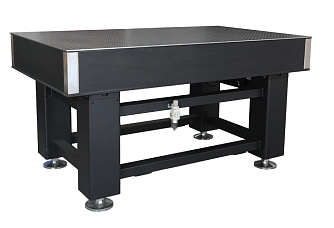

TPR - оптические столы с напряженносвязанной системой пневматической виброизоляции
Серия оптических столов с напряженносвязанной системой пневматической виброизоляции TPR является идеальной рабочей платформой для чувствительных к вибрациям устройств, таких как микроскопы, весы, интерферометры и аналогичные устройства.
- Длина плиты от 1500 до 3500 мм.
- Ширина плиты от 900 до 1800 мм.
- Толщина плиты 200/300 мм.
- Собственная частота в вертикальном направлении < 1 - 2,5 Гц.
- Собственная частота в горизонтальном направлении < 1 - 1,5 Гц.
Производитель: EV
Оптические столы серии TPR имеют частоту собственных колебаний менее 1 – 2,5 Гц, что делает возможным высокую виброизоляцию при работе с оптическими и измерительными устройствами. Цельная сварная конструкция столов обеспечивает стабильность работы, жёсткость и длительный срок службы. Стол также оборудован специальными колёсиками, выдерживающими высокие нагрузки и обеспечивающими мобильность.
Стол изготовлен из ферромагнитной стали высокого качества, имеющей устойчивость к коррозии. Рабочая поверхность стола отделена от пола при помощи высокоэффективной системы пневматических опор. В конструкции стола используются жёсткие и легкие оптические сотовые плиты различных размеров, что позволяет использовать его для широкого круга задач, использующих весь диапазон размеров и нагрузок.
Параметры стандартных моделей:
| Модель стола | Габариты (мм) | Толщина плиты (мм) | Вес плиты (кг) | Высота ножек стола (мм) | Кол-во ножек | Нагрузка (кг) |
|---|---|---|---|---|---|---|
|
TPR15-09(-K)
|
1500×900×800 | 200 | 189 | 600 | 4 | 1000 |
|
TRP15-10(-K)
|
1500×1000×800 | 200 | 210 | 600 | 4 |
1000 |
|
TPR15-12(-K)
|
1500×1200×800 | 200 | 252 | 600 | 4 |
1000 |
|
TPR15-15(-K)
|
1500×1500×800 | 200 | 315 | 600 | 4 |
1000 |
|
TPR18-09(-K)
|
1800×900×800 | 200 | 227 | 600 | 4 |
1000 |
|
TPR18-10(-K)
|
1800×1000×800 | 200 | 252 | 600 | 4 |
1000 |
|
TPR18-12(-K)
|
1800×1200×800 | 200 | 302 | 600 | 4 |
1000 |
|
TPR18-15(-K)
|
1800×1500×800 | 200 | 378 | 600 | 4 |
1000 |
|
TPR20-10(-K)
|
2000×1000×800 | 200 | 280 | 600 | 4 |
1000 |
|
TPR20-12(-K)
|
2000×1200×800 | 200 | 336 | 600 | 4 |
1000 |
|
TPR20-15(-K)
|
2000×1500×800 | 200 | 420 | 600 | 4 |
1000 |
|
TPR24-12(-K)
|
2400×1200×800 | 200 | 403 | 600 | 4 |
1000 |
|
TPR24-15(-K)
|
2400×1500×800 | 200 | 504 | 600 | 4 |
1000 |
| TPR24-18* | 2400×1800×800 | 200 | 605 | 600 | 4 |
1000 |
|
TPR30-12(-K)
|
3000×1200×800 | 300 | 601 | 500 | 6 | 1500 |
|
TPR30-15(-K)
|
3000×1500×800 | 300 | 752 | 500 | 6 | 1500 |
|
TPR35-12
|
3500×1200×800 | 300 | 701 | 500 | 6 | 1500 |
|
TPR35-15
|
3500×1500×800 | 300 | 877 | 500 | 6 | 1500 |
- Для моделей без (-K) индекса недоступна вариация с индивидуальной защитой от пыли для каждой из сот.
- Для моделей, отмеченных *, материал рабочей поверхности — 1Cr13 (410).
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Толщина столешницы | 200/300 | мм |
|
Толщина верхней и нижней поверхностей
|
4 – 6 |
мм |
|
Материал верхней поверхности
|
нержавеющая сталь SU430 (1Cr17) по умолчанию, доступны также SUS304 и SUS316 |
|
|
Материал нижней поверхности
|
углеродистая сталь | |
|
Структура
|
трехслойная сотовая |
|
|
Плоскостность
|
0,02 - 0,05 (600 х 600) | мм |
|
Эффективность в вертикальном направлении
|
5 Гц：75~92%； 10 Гц：90%~95% |
|
|
Эффективность в горизонтальном направлении
|
5 Гц：88~94%； 10 Гц：92%~98% |
|
|
Частота собственных колебаний в вертикальном направлении
|
<1 - 2,5 | Гц |
|
Частота собственных колебаний в горизонтальном направлении
|
<1 - 1,5 | Гц |
|
Диапазон регулировки высоты
|
-10…+15 | мм |
|
Высота стола
|
800 | мм |
|
Шаг сетки крепежа |
25х25 | мм |
|
Граница монтажных отверстий
|
37,5 | мм |
|
Тип крепежа
|
М6 |
|
|
Максимальная нагрузка на систему с 4 опорами
|
1000 | кг |
|
Максимальная нагрузка на систему с 6 опорами
|
1500 | кг |
|
Максимальное давление воздуха
|
0,7 | МПа |
|
Рекомендованное давление воздуха
|
0,3 - 0,4 | МПа |
Артикул: TPRXX-XX (-K) (-XXX) (-WQB)
| Код серии | Длина плиты | Ширина плиты | Структура | Материал верхней поверхности | Воздушный компрессор |
|---|---|---|---|---|---|
|
TPR |
15: 1500 мм 18: 1800 мм 20: 2000 мм XX: другая |
09: 900 мм 12: 1200 мм 15: 1500 мм XX: другая |
Не указывается (по умолчанию): сварная плита K: сотовая с особой защитой от пыли для каждой из сот |
Не указывается (по умолчанию): SUS430 нержавеющая сталь 304: SUS304 нержавеющая сталь 316: SUS316 нержавеющая сталь |
Не указывается (по умолчанию): компрессор включён в комплект поставки WQB: без воздушного компрессора |
