ED - высокоэффективные светорассеиватели
ED – это высокоэффективные светорассеиватели, создающие пространственно однородное распределение интенсивности в заданной форме пятна.
- Типы: полимерные на стеклянной подложке или из плавленого кварца (HPFS).
- Диапазон длин волн: 193 – 2000 нм.
- Форма выходного пятна: Круг, квадрат, прямоугольник, линия.
Светорассеиватели серии ED представляют собой оптические компоненты для формирования однородного светового пятна заданной формы (круг, квадрат, прямоугольник, линия). В отличие от традиционных рассеивателей со случайной шероховатостью (например, матовое стекло), они используют детерминированную поверхность, состоящую из множества точно рассчитанных микроструктур (микролинз). Это позволяет не просто рассеивать свет, а активно формировать его пространственное распределение с высокой однородностью и контролируемым углом расходимости.
Схема прохождения луча через светорассеиватель
Принцип работы
Коллимированный лазерный пучок падает на рабочую поверхность светорассеивателя, покрытую массивами микроструктур. Каждый микроэлемент преломляет и перераспределяет падающую волну. За счет специального непериодического расположения и профиля этих элементов достигается «перемешивание» фаз волнового фронта, что приводит к формированию на заданном расстоянии однородного пятна строго определенной геометрии.

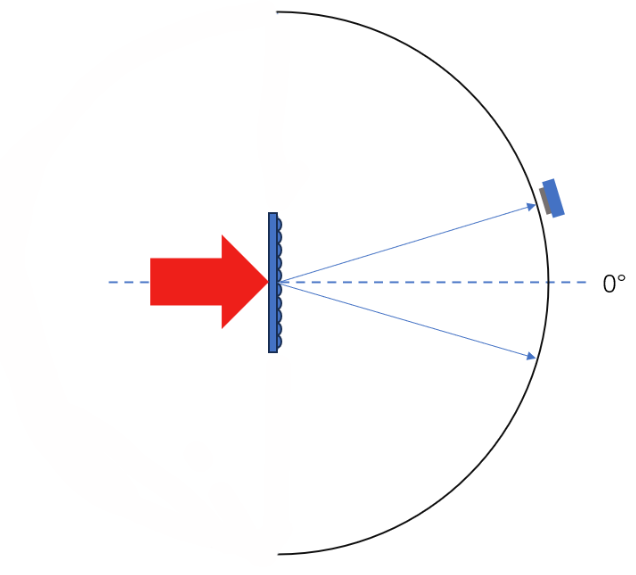

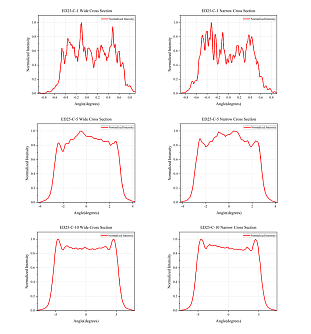

Схема измерения кривой распределения интенсивности
Рекомендации по использованию: Для достижения наилучших результатов требуется коллимированный входной пучок. Очистку следует проводить осторожно, бесконтактным методом (обдув сжатым воздухом или азотом), чтобы не повредить микроструктуры.
Общие характеристики серии ED
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Материал | Кварц (HPFS) | Полимер (Borofloat) | |
| Диапазон длин волн | 193 - 2000 | 400 - 2000 | нм |
| Коэффициент пропускания | > 90 | > 85 | % |
| Диаметр | 25,4 | мм | |
| Допуск на диаметр | ± 0,1 | ± 0,127 | мм |
| Общая толщина | 1 | 2,1 | мм |
| Допуск на толщину | ± 0,1 | ± 0,075 | мм |
| Апертура (CA) |
> 90 |
% | |
| Формы выходного пятна | Круг |
Круг, Квадрат, Прямоугольник, Линия |
|
- Лазерная обработка материалов.
- Полупроводниковое производство.
- Медицинская оптика.
- Оптические измерительные системы.
- Научные исследования.
