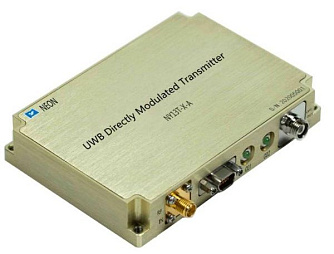

NY13T - ультраширокополосные оптические передатчики 1310 нм 18 ГГц
- Диапазон частот от 0,1 до 18 ГГц.
- Рабочая длина волны 1310 нм.
- Выходная мощность 10 мВт.
- Входная мощность ВЧ сигнала до 20 дБм.
Оптические передатчики серии NY13T созданы на основе высокоскоростного DFB лазера с прямой модуляцией и оснащены блоками автоматического управления оптической мощностью, контроля температуры, стабилизации напряжения и индикации состояния. Рабочая длина волны передатчиков составляет 1310 нм, а полоса частот модуляции достигает 18 ГГц. Устройства характеризуются высокой выходной мощностью, низким уровнем шума и хорошей стабильностью длины волны выходного сигнала.
Оптические передатчики работают от источника положительного напряжения в диапазоне от 7 до 36 В. Чтобы гарантировать надёжность и безопасность работы, устройства оснащены функцией контроля напряжения источника питания и выходной мощности, которая гарантирует, что эти показатели находятся в пределах нормы.
Особенности:- Сверхширокая полоса частот (UWB).
- Диапазон рабочих температур от -40°C до +70°C.
- Высокий динамический диапазон.
- Высокая выходная мощность.
- Низкий уровень шума (RIN).

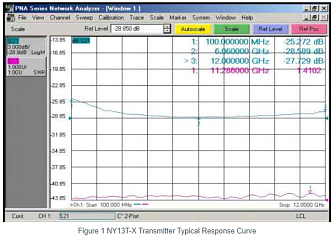

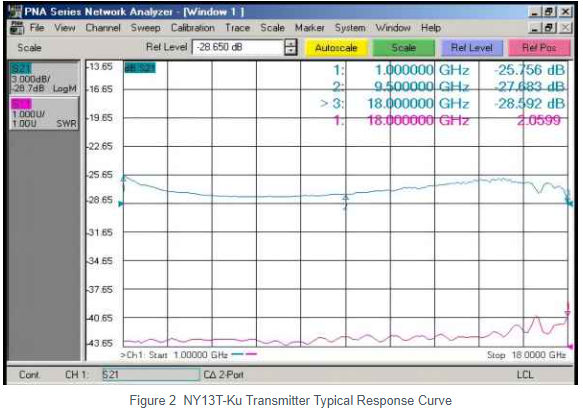

Характерные кривые отклика передатчика NY13T в X-диапазоне (слева) и Ku-диапазоне (справа).
Характерная спектрограмма передатчика NY13T.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения | |
|---|---|---|---|---|---|
|
Абсолютные предельные значения
|
|||||
|
Температура хранения
|
-55 | +25 | +85 | °C | |
|
Рабочая температура
|
-40 | +25 | +70 | °C | |
|
Мощность входного ВЧ сигнала (режим CW)
|
- | +10 | +20 | дБм | |
|
Напряжение
|
+7 | +12 | +36 | В | |
|
Оптические и электрические характеристики (Tc = 22±3°C)
|
|||||
|
Длина волны
|
- | 1310 | - | нм | |
|
Полоса частот (3 дБ)
|
X-диапазон
|
0,1 | - | 12 | ГГц |
|
Ku-диапазон
|
1 | - | 18 | ||
|
Выходная оптическая мощность
|
5 | 10 | - | мВт | |
|
Относительная интенсивность шума
|
- | - | -155 | дБн/Гц | |
|
Возвратные потери (VSWR)
|
X-диапазон
|
- | - | 2 | - |
|
Ku-диапазон
|
- | - | 2,2 | ||
|
Точка децибельной компрессии по входу
|
+13 | +15 | - | дБм | |
|
Источник питания (Tc = 22±3°C)
|
|||||
|
Напряжение
|
+7 | +12 | +36 | В | |
|
Ток (при Vin = +12 В)
|
0,07 | 0,1 | 1 | А | |
| Коннекторы | |||||
| ВЧ интерфейс | SMA | - | |||
| Интерфейс питания | J30J-9-ZKP | - | |||
Распиновка разъемов блока питания
| Параметр | Описание | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Разъем
|
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|
Напряжение
|
Vin |
NC |
GND |
NC |
|||||
- Антенны и радары.
- Системы радиоэлектронного подавления (РЭП).
- Передача аналоговых радиочастотных сигналов.
- Широкополосная беспроводная связь.
- Базовые станции мобильной связи.
| Диапазон частот | Тип коннекторов и волокна |
|---|---|
|
X: 0,1 - 12 ГГц Ku: 1 - 18 ГГц |
N: по запросу A: FC/APC, стандартное SM волокно 9/125 мкм P: FC/PC, стандартное SM волокно 9/125 мкм |
