NYC04D - оптические передатчики CWDM 4 ГГц
- Диапазон частот от 0,1 до 4 ГГц.
- Рабочая длина волны 1270 - 1370 нм (CWDM).
- Выходная мощность 1 мВт.
- Входная мощность ВЧ сигнала до 17 дБм.
Оптические передатчики серии NYC04D представляют собой высокопроизводительные лазерные модули, которые широко используются в системах оптической связи. Они созданы на основе высокоскоростного DFB лазера с прямой модуляцией и оснащены блоками автоматического управления оптической мощностью, стабилизации напряжения и индикации контроля состояния. Рабочие длины волн передатчиков составляют 1270 нм, 1290 нм, 1310 нм, 1330 нм, 1350 нм или 1370 нм. Полоса частот модуляции достигает 4 ГГц с выходной мощностью до 2 мВт.
Оптические передатчики работают от источника положительного напряжения в диапазоне от 7 до 36 В. Чтобы гарантировать надёжность и безопасность работы, устройства оснащены функцией контроля напряжения источника питания и выходной мощности, которая гарантирует, что эти показатели находятся в пределах нормы.
Особенности:- Высокий динамический диапазон.
- Полоса частот шириной до 4 ГГц.
- Доступны CWDM длины волн.
- Низкий уровень энергопотребления.
Характерные кривые отклика передатчика NYC04D-CL (слева) и NYC04D-UC (справа).
Характерная спектрограмма передатчика NYC04D.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения | |
|---|---|---|---|---|---|
|
Абсолютные предельные значения
|
|||||
|
Температура хранения
|
-40 | +25 | +70 | °C | |
|
Рабочая температура
|
-20 | +25 | +55 | °C | |
|
Мощность входного ВЧ сигнала (режим CW)
|
- | 0 | +17 | дБм | |
|
Напряжение
|
+7 | +12 | +36 | В | |
|
Оптические и электрические характеристики (Tc = 22±3°C)
|
|||||
|
Длина волны
|
Модель UC
|
1270 | 1310 | 1370 | нм |
|
Модель LC
|
- | CWDM | - | ||
|
Полоса частот (3 дБ) |
0,1 | - | 4 | ГГц | |
|
Выходная оптическая мощность
|
- | 1 | - | мВт | |
|
Относительная интенсивность шума
|
Модель UC
|
- | - | -150 |
дБн/Гц |
|
Модель LC
|
- | - | -155 | ||
|
Возвратные потери (VSWR)
|
- | - | 2 | - | |
|
Точка децибельной компрессии по входу
|
- | +10 | - | дБм | |
|
Источник питания (Tc = 22±3°C)
|
|||||
|
Напряжение
|
+7 | +12 | +36 | В | |
|
Ток (при Vin = +12 В)
|

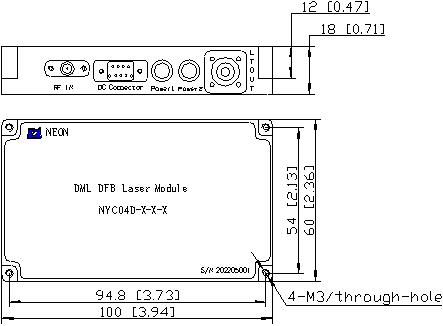

0,03 | 0,10 | 0,15 | А | |
| Коннекторы | |||||
| ВЧ интерфейс | SMA | - | |||
| Интерфейс питания | J30J-9-ZKP | - | |||
- Дистанционное управление антеннами.
- Мобильная связь и PCS сети.
- Передача аналоговых радиочастотных сигналов.
- Телеметрия, отслеживание и управление (TT&C).
- Широкополосная беспроводная связь.
| Длина волны | Мощность | Коннекторы |
|---|---|---|
|
UL: 1310 нм CL: CWDM |
00: 1 мВт 02: 2 мВт 04: 4 мВт 06: 6 мВт |
N: без коннекторов, фланец A: FC/APC, стандартное SM волокно 9/125 мкм P: FC/PC, стандартное SM волокно 9/125 мкм |
