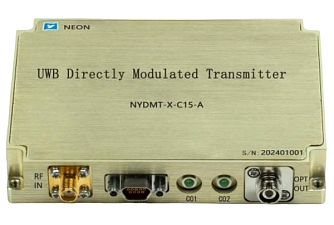

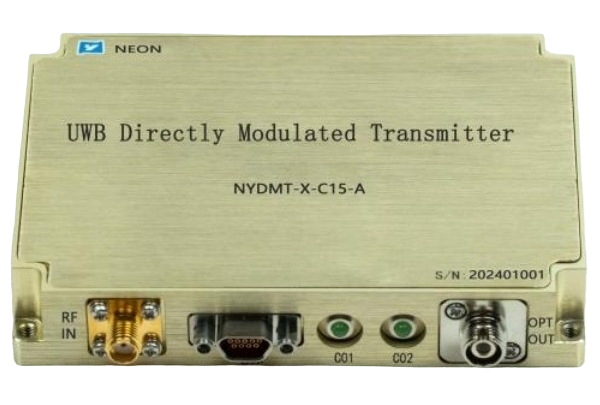

NYDMT - ультраширокополосные оптические передатчики DWDM 18 ГГц
- Диапазон частот от 0,1 до 18 ГГц.
- Рабочая длина волны 1527,99 - 1565,50 нм (DWDM).
- Выходная мощность 10 мВт.
- Входная мощность ВЧ сигнала до 20 дБм.
Оптические передатчики серии NYDMT созданы на основе высокоскоростного DFB лазера с прямой модуляцией и оснащены блоками автоматического управления оптической мощностью, контроля температуры, стабилизации напряжения и индикации состояния. Рабочие длины волн передатчиков соответствуют сетке DWDM (стандарт ITU). Полоса частот модуляции достигает 18 ГГц, а выходная мощность - 10 мВ. Устройства характеризуются высокой выходной мощностью, низким уровнем шума и хорошей стабильностью длины волны выходного сигнала.
Оптические передатчики работают от источника положительного напряжения в диапазоне от 7 до 36 В. Чтобы гарантировать надёжность и безопасность работы, устройства оснащены функцией контроля напряжения источника питания и выходной мощности, которая гарантирует, что эти показатели находятся в пределах нормы.
Особенности:- Сверхширокая полоса частот (UWB).
- Доступны DWDM (ITU) длины волн.
- Высокий динамический диапазон.
- Высокая выходная мощность.
- Низкий уровень шума (RIN).
- Диапазон рабочих температур от -40°C до +70°C.

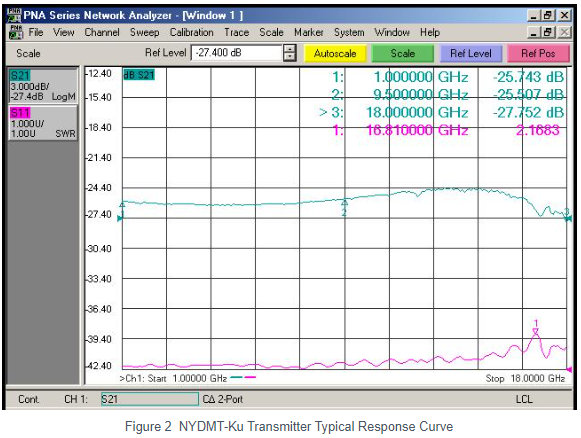

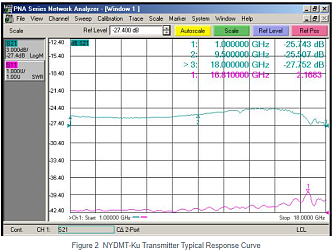

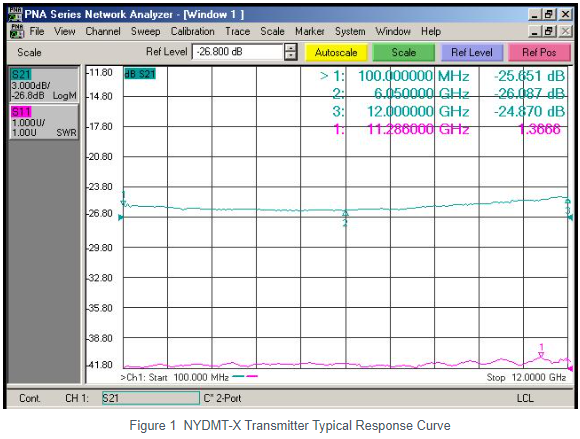

Характерные кривые отклика передатчика NYDMT в X-диапазоне (слева) и Ku-диапазоне (справа).

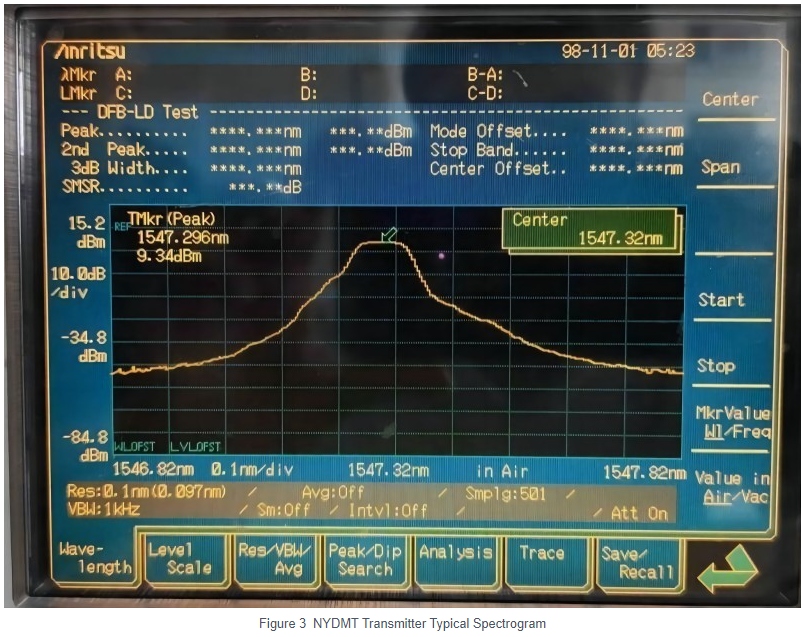

Характерная спектрограмма передатчика NYDMT.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения | |
|---|---|---|---|---|---|
|
Абсолютные предельные значения
|
|||||
|
Температура хранения
|
-55 | +25 | +85 | °C | |
|
Рабочая температура
|
-40 | +25 | +70 | °C | |
|
Мощность входного ВЧ сигнала (режим CW)
|
- | +10 | +20 | дБм | |
|
Напряжение
|
+7 | +12 | +36 | В | |
|
Оптические и электрические характеристики (Tc = 22±3°C)
|
|||||
|
Длина волны
|
- | CWDM (ITU) | - | нм | |
|
Полоса частот (3 дБ)
|
X-диапазон
|
0,1 | - | 12 | ГГц |
|
Ku-диапазон
|
1 | - | 18 | ||
|
Выходная оптическая мощность
|
5 | 10 | - | мВт | |
|
Относительная интенсивность шума
|
- | - | -155 | дБн/Гц | |
|
Возвратные потери (VSWR)
|
X-диапазон
|
- | - | 2 | - |
|
Ku-диапазон
|
- | - | 2,2 | ||
|
Точка децибельной компрессии по входу
|
+13 | +15 | - | дБм | |
|
Источник питания (Tc = 22±3°C)
|
|||||
|
Напряжение
|
+7 | +12 | +36 | В | |
|
Ток (при Vin = +12 В)
|

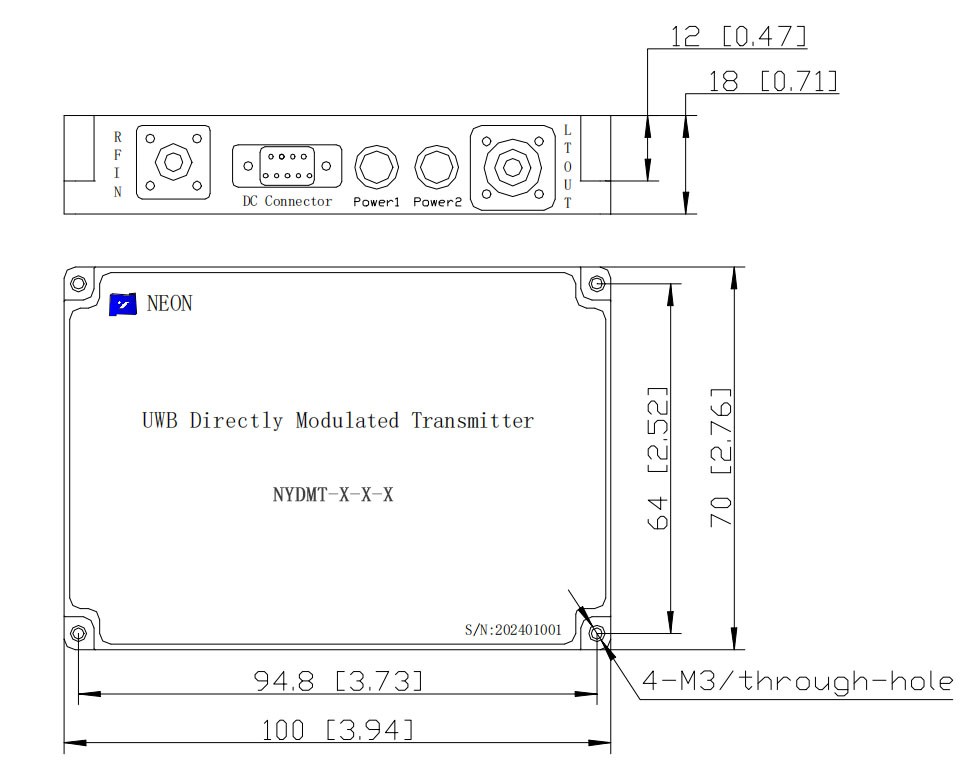

0,07 | 0,1 | 1 | А | |
| Коннекторы | |||||
| ВЧ интерфейс | SMA | - | |||
| Интерфейс питания | J30J-9-ZKP | - | |||
Распиновка разъемов блока питания
| Параметр | Описание | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Разъем
|
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|
Напряжение
|
+12V |
NC |
GND |
NC |
|||||
- Антенны и радары.
- Системы радиоэлектронного подавления (РЭП).
- Передача аналоговых радиочастотных сигналов.
- Широкополосная беспроводная связь.
- Базовые станции мобильной связи.
| Конфигурация | Диапазон частот |
DWDM канал |
Коннекторы | |||
|---|---|---|---|---|---|---|
|
DM: DWDM, корпус 7-pin "бабочка" |
X: 0,1 - 12 ГГц Ku: 1 - 18 ГГц |
C01: любая по запросу C02: не ITU, 1547 - 1560 нм C03: не ITU, 1557 - 1560 нм C04: не ITU, 1530 - 1560 нм C15: 191,5 ТГц (1565,50 нм) C16: 191,6 ТГц (1564,68 нм) C17: 191,7 ТГц (1563,86 нм) C18: 191,8 ТГц (1563,05 нм) C19: 191,9 ТГц (1562,23нм) C20: 192,0 ТГц (1561,41 нм) C21: 192,1 ТГц (1560,61 нм) C22: 192,2 ТГц (1559,79 нм) C23: 192,3 ТГц (1558,98 нм) |
C24: 192,4 ТГц (1558,17 нм) C25: 192,5 ТГц (1557,36 нм) C26: 192,6 ТГц (1556,55 нм) C27: 192,7 ТГц (1555,75 нм) C28: 192,8 ТГц (1554,94 нм) C29: 192,9 ТГц (1554,13 нм) C30: 193,0 ТГц (1553,33 нм) C31: 193,1 ТГц (1552,52 нм) C32: 193,2 ТГц (1551,72 нм) C33: 193,3 ТГц (1550,92 нм) C34: 193,4 ТГц (1550,12 нм) C35: 193,5 ТГц (1549,32 нм) C36: 193,6 ТГц (1548,51 нм) |
C37: 193,7 ТГц (1547,72 нм) C38: 193,8 ТГц (1546,92 нм) C39: 193,9 ТГц (1546,12 нм) C40: 194,0 ТГц (1545,32 нм) C41: 194,1 ТГц (1544,53 нм) C42: 194,2 ТГц (1543,73 нм) C43: 194,3 ТГц (1565,50 нм) C44: 194,4 ТГц (1542,14 нм) C45: 194,5 ТГц (1541,35 нм) C46: 194,6 ТГц (1540,56 нм) C47: 194,7 ТГц (1539,77 нм) C48: 194,8 ТГц (1538,98 нм) C49: 194,9 ТГц (1538,19 нм) |
C50: 195,0 ТГц (1537,40 нм) C51: 195,1 ТГц (1536,61 нм) C52: 195,2 ТГц (1535,82 нм) C53: 195,3 ТГц (1535,04 нм) C54: 195,4 ТГц (1534,25 нм) C55: 195,5 ТГц (1533,47 нм) C56: 195,6 ТГц (1532,68 нм) C57: 195,7 ТГц (1531,90 нм) C58: 195,8 ТГц (1531,12 нм) C59: 195,9 ТГц (1530,33 нм) C60: 196,0 ТГц (1529,55 нм) C61: 196,1 ТГц (1528,77 нм) C62: 196,2 ТГц (1527,99 нм) |
N: по запросу A: FC/APC, стандартное SM волокно 9/125 мкм P: FC/PC, стандартное SM волокно 9/125 мкм |
