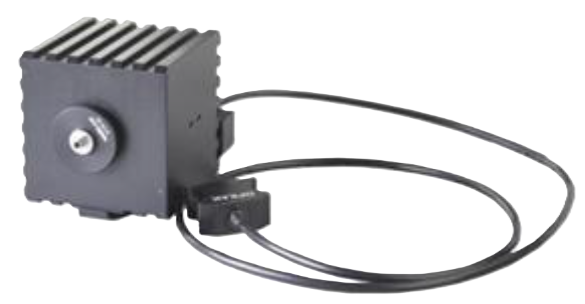

S14 - датчики измерителя оптической мощности
Фотодиодные датчики с интегрирующей сферой серии S14 позволяют с высокой точностью измерять оптическую мощность независимо от угла входа излучения, профиля пучка и поляризации. Датчики S14 имеют более высокое время отклика, чем термодатчики, а также обладают высоким порогом повреждения. Датчики используют Si фотодиод, работающий в диапазоне длин волн от 400 нм до 1100 нм, или InGaAs фотодиод, работающий в диапазон длин волн от 800 до 1700 нм. Датчики совместимы с измерителями мощности PM100USB и PM102U.
Особенности:
| Параметр | Значение | Ед. измерения | |||||
|---|---|---|---|---|---|---|---|
|
Модель
|
S141VN | S141S | S142VN | S142S | S143VN | S143S | - |
|
Тип датчика
|
Si | InGaAs | Si | InGaAs | Si | InGaAs | - |
|
Длина волны
|
400 - 1100 | 800 -1700 | 400 - 1100 | 800-1700 | 400 - 1100 | 800-1700 | нм |
|
Диапазон мощности
|
1 мкВт – 500 мВт (-30 – +27 дБм) |
10 мкВт – 3 Вт (-20 – +35 дБм) |
10 мкВт – 20 Вт (-20 – +43 дБм) |
||||
|
Линейность
|
± 0,5 | % | |||||
|
Тип оптического коннектора
|
FC | - | |||||
|
Разъем подключения
|
9 контактный DB (папа) | - | |||||
|
Длина провода
|
1 | м | |||||
|
Габариты
|
82 x 75 x 69,5 | мм | |||||
|
Рабочая температура
|
0 … 40 | °С | |||||
|
Температура хранения
|
-40…70 | °С | |||||
- Измерение мощности высокомощного оптического излучения, распространяющегося в свободном пространстве или в волоконно-оптическом тракте.
- Измерение мощности света в свободном пространстве с любым профилем пучка или углом входа.
- Измерение мощности высокомощных волоконных лазеров или лазерных диодов накачки.
S14 - датчики измерителя оптической мощности 1304.8(Kб)
