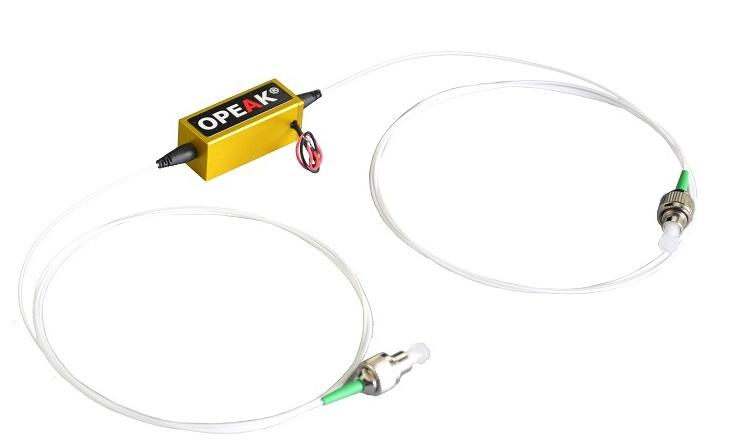

OM-FPS - оптоволоконные фазовые вращатели/модуляторы

Рабочие длины волн: 780 нм, 1060 нм, 1310 нм, 1550 нм.
Вносимые потери до 0,1 дБ.
Обратные потери > 65 дБ.

Производитель: OPEAK

Узнать цену

Задать вопрос

Фазовый модулятор OM-FPS – устройство, использующее пьезоэлектрический эффект для фазовой модуляции сигнала. Состоит из непрерывного волокна, за счет чего имеет низкие вносимые и поляризационно-зависимые потери и выдерживает высокую оптическую мощность. Специальный электромеханический привод обеспечивает низкую остаточную поляризацию при модуляции. В зависимости от типа используемого оптического волокна рабочий диапазон длин волн можно регулировать для конкретных задач. Этот модулятор предназначен для использования в различных областях, таких как прецизионная настройка фазы, фазовая модуляция в волоконных лазерах, волоконных резонаторах и волоконных интерферометрах.

Особенности:

Цельноволоконная конструкция.
Низкие вносимые и обратные потери.
Низкая остаточная модуляция.
Широкий рабочий диапазон длин волн (1260-1650 нм).
Регулировка величины фазового сдвига (задержки).
Модуляция с низкой поляризацией.
Сплошное волокно выдерживает высокую оптическую мощность.
Встроенный датчик температуры.
Компактный размер.

Параметр	Значение	Ед. измерения
Рабочая длина волны	780/1060/1310/1550	нм
Вносимые потери	<0,1	дБ
Фазовый сдвиг	>8π
Полуволновое напряжение	<20	В
Тип волокна	SMF28e / HI1060 / Nufern 780HP
Рабочая температура	+0 ~ +50	°C
Датчик контроля температуры (опция)	NTC термистор
Тип разъема	XH2.54-2P
Остаточная модуляция	<0,02	дБ
PDL	<0,05	дБ
Обратные потери	>65	дБ
Тип оптического интерфейса	FC/APC либо FC/PC
Тип пигтейла	900 мкм, материал ПВХ
Температура хранения	−40 ~ +85	°C
Совместимые накопители	OEM-PZT-150/1K-D
Габариты (Д х Ш х В)	35×14×14	мм
Собственные вносимые потери	1,5/3/5/10/15	дБ
Длина активной области волокна	1,5/3/5/10/15	м
