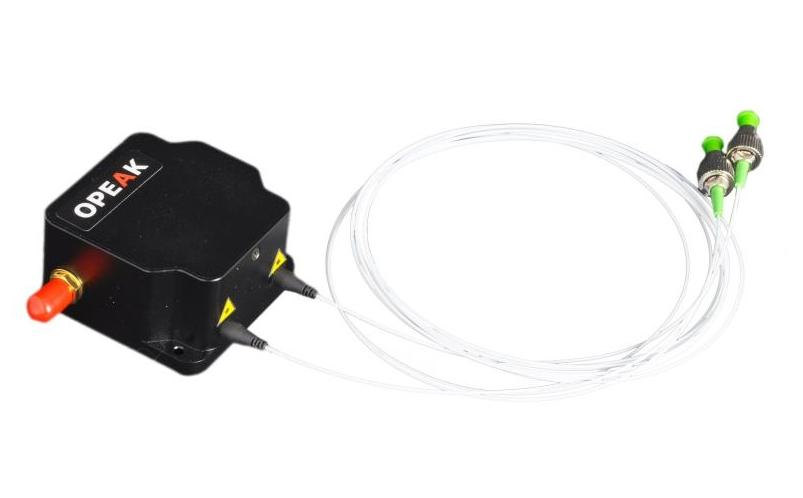

OM-PZT - оптоволоконные фазовые вращатели/модуляторы

Диапазон длин волн: 600 - 1625 нм.
Вносимые потери до 0,8 дБ.
Резонансная частота 27 - 32 кГц.
Тип волокна: SM, PM или MM.

Производитель: OPEAK

Узнать цену

Задать вопрос

Фазовый модулятор PZTx LSM - это устройство, которое использует пьезоэлектрический эффект для фазовой модуляции сигнала. Оно состоит из волокна, обмотанного на керамическом материале PZTx, и обладает высокой стабильностью и высокоскоростной модуляцией. Этот модулятор широко применяется в оптических системах, таких как фазовый модулятор и демодулятор, оптические линии задержки, интерферометр и рефлектометр. Он имеет компактный и удобный дизайн, что позволяет его легко интегрировать в различные системы. Возможность работы с низким напряжением, подходит для стандартных источников сигнала.

Особенности:

Основано на пьезоэлектрическом эффекте.
Низкие вносимые потери.
Доступно несколько типов волокна (SM/PM/MM).
Уникальный метод намотки.
Возможность управления низким напряжением.
Высокая скорость модуляции.
Компактный размер.

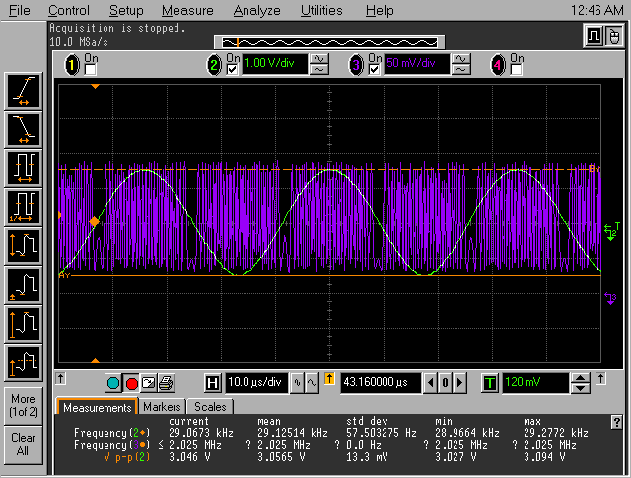

Рисунок 1. Зависимость входного напряжения от расширения волокна на резонансной частоте.	Рисунок 2. Зависимость входного напряжения от коэффициента расширения волокна при частоте 1Гц - 100 кГц.

Параметр		Значение					Ед.измерения
		PZT1	PZT2	PZT3	PZT4	PZT5
Длина волны		600 - 1625					нм
27 - 32 кГц	Константа оптической фазовой модуляции¹	10	16	34	73	101	рад/В
	Коэффициент расширения волокна¹	2,4	4	8,5	18	25	мкм/В
	Напряжение полуволны¹	0,323	0,194	0,091	0,043	0,031	В
< 5 кГц	Константа оптической фазовой модуляции¹	0,6	1,2	2,0	4,0	5,6	рад/В
	Коэффициент расширения волокна¹	0,15	0,30	0,50	1,0	1,4	мкм/В
	Напряжение полуволны¹	5,160	2,580	1,55	0,775	0,554	В
Длина зоны действия волоконно-оптического соединения		1,5	1,5	3	5	10	м
Вносимые потери	SM	< 0,1	< 0,2	< 0,3	< 0,5	< 0,5	дБ
Вносимые потери	PM	< 0,5	< 0,5	< 0,5	< 0,7	< 0,8	дБ
Коэффициент поляризационной экстинкции (PER)²	PM	> 25	> 20	> 25	> 20	> 20	дБ
Ёмкость (C_ins)		7 - 9		17 - 22			нФ
Резонансная частота		27 - 32					кГц
Управляющее напряжение		0 - 500					В
Управляющий ток		< 5					мА
Тип разъема		SMA-K
Тип волокна		SM, PM или MM
Диаметр волоконных выводов		900					мкм
Тип коннектора		FC/APC или другой
Длина волокна		1 или другая					м
Рабочая температура		0 - 70					℃
Оптическая мощность		1000					мВт
Габариты (Д х Ш х В)		49х49х21		49х49х29			мм

1: Погрешность в пределах ± 15%, тестирование на длине волны 1550нм.
2: Если PER превышает 18 дБ после совместного тестирования, это означает, что преобразователь удовлетворяет требованиям.

Оптоволоконные интерферометры.
Фазовый модулятор.
Оптоволоконная линия задержки.
Оптоволоконные системы датчиков.
Оптические OTDR рефлектометры.
Гидрофоны.

OM-PZT - оптоволоконный фазовый вращатель/модулятор 434.52(Kб)

Материал PZTx	LSM	Тип волокна	Тип коннектора	Длина волокна
PZT1: 1,5 м PZT2: 3 м PZT3: 5 м PZT4: 10 м PZT5: 15 м	Модульное исполнение	SMF1: SMF1550 SMF2: HI1060 SMF3: HI780 PMF1: PM1550 PMF2: PM1310 PMF3: PM1060 PMF4: PM850 MMF1: MM62.5/125 MMF2: MM50/125	FA: 900 мкм, FC/APC FC: 900 мкм, FC/PC NC1: 900 мкм, без коннекторов	10B: 1 м ± 3 см для SM или ± 5 см для PM 15A: 1,5 м ± 1 см для SM или ± 2 см для PM

Модель	Описание
OM-PZT1-LSM-SMF1-FA-10B	Оптоволоконный фазовый модулятор. PZT1, LSM, SMF1550, 900 мкм и коннектор FC/APC, 1 м ± 3 см для SM или ± 5 см для PM.
OM-PZTx-LSM-xxxx-xx-xx	Оптоволоконный фазовый модулятор. LSM. Требуется указать параметры.
