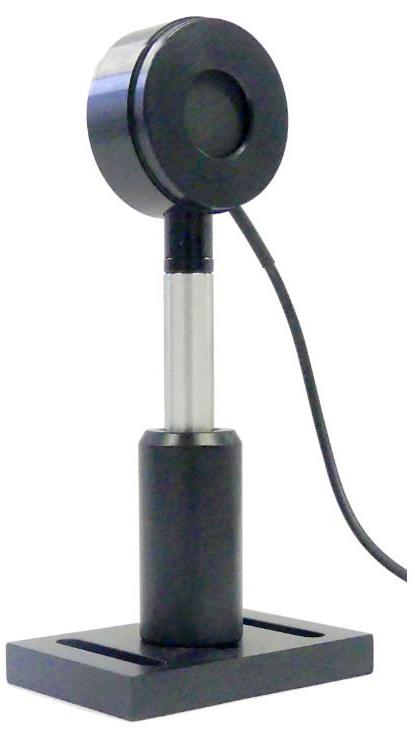

PEM 20 HP - пироэлектрический датчик для лазеров с большой и средней мощностью

Измерительные головки серии PEM HP отличаются высоким соотношением сигнал/шум благодаря их высокой чувствительности. Детектор покрыт широкополосным поглощающим слоем с большим порогом повреждения. Идеально подходят для лазеров с большой и средней мощностью излучения.

Диапазон измеряемой энергии 15 мкДж - 500 мДж.
Спектральный диапазон 190-25000 нм.
Диаметр активной области 20 мм.
Высокое соотношение сигнал/шум.

Производитель: LBTEK

Узнать цену

Задать вопрос

Поверхность детектора покрыта черным поглощающим слоем, который обладает постоянным поглощением в спектральном диапазоне от 190 нм до 25 мкм. Особенность измерителей - высокая чувствительность к излучению и нечувствительность к помехам, что позволяет измерять лазерные импульсы в мкДж диапазоне без дополнительного усилителя. Измерители идеально подходят для лазеров с большой и средней мощностью излучения (15 мкДж - 500 мДж).

Максимальная частота повторения импульсов зависит от внутренней емкости детектора. Все детекторы могут быть соединены при помощи BNC коннектора с сопротивлением осциллографа 1 МОм. Малая нагрузка резистора может быть использована при получении наибольшей частоты повторения импульсов.

Особенности:

Диапазон измеряемой энергии 15 мкДж - 500 мДж.
Спектральный диапазон 190-25000 нм.
Диаметр активной области 20 мм.
Высокое соотношение сигнал/шум.

Параметр	Значение	Ед.измерения
Диаметр активной области	20	мм
Чувствительность	30-50 (1 Мом) 8-20 (100 кОм)	В/Дж
Макс.частота повторения	50 (1 МОм) 150 (100 кОм)	Гц
Макс.средняя мощность	3	Вт
Макс. средняя плотность мощности	0,5	Вт/см²
Порог повреждения	50	мкДж
Точность	±3	%
Коннектор	BNC, длина кабеля 1,5 м, Е-коннектор с EEPROM

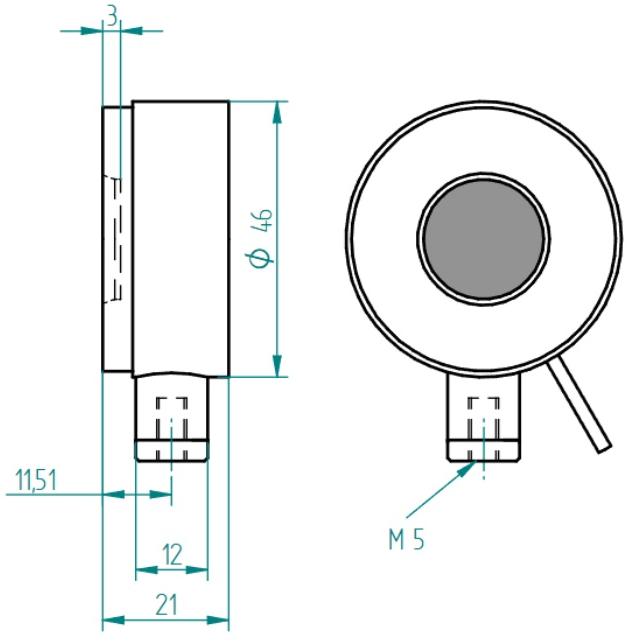

Размеры	Ø 46 х 21	мм

Научные исследования.
Тестирование и измерение.
Метрология.

PEM HP - пироэлектрические датчики для лазеров с большой и средней мощностью 333.91(Kб)

Модель	Описание
PEM 20 HP	Пироэлектрический датчик для лазеров с большой и средней мощностью. Диапазон измеряемой энергии 15 мкДж - 500 мДж. Спектральный диапазон 190-25000 нм. Диаметр активной области 20 мм.
