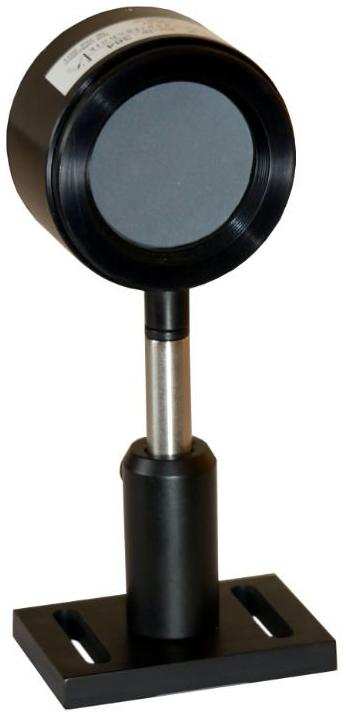

PEM 45 K - пироэлектрические датчики с керамическим покрытием для лазеров с высокой энергией
Измерительные головки серии PEM K идеально подходят для эксимерных, CO2-TEA-, Nd-YAG-лазеров. Отличаются высоким порогом повреждения и высокой чувствительностью.
- Диапазон измеряемой энергии 1 мДж - 15 Дж.
- Подходят для эксимерных, CO2-TEA-, Nd-YAG-лазеров с высокой мощностью.
- Диаметр активной области 45 мм.
- Высокое соотношение сигнал/шум.
Производитель: LBTEK
Основное применение датчиков серии PEM K - импульсные лазеры с высокой плотностью мощности (эксимерные, CO2-TEA-, Nd-YAG-лазеры). Подходят для измерения импульсных лазеров с энергией до 15 Дж. Благодаря высокому порогу повреждения, небольшой величине постоянной времени, высокой чувствительности и большой апертуре датчики могут быть использованы для различных применений.

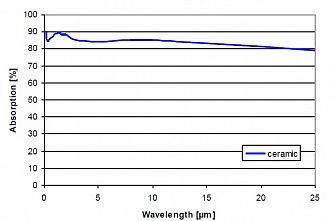

Керамическое покрытие детектора имеет постоянное поглощение в спектральном диапазоне от 190 нм до 25 мкм. Покрытие детектора обладает высокой стойкостью, поэтому его можно обрабатывать различными растворителями и дезинфицирующими средствами, что делает серию PEM K идеальной для использования в области медицины.
Особенности:
- Диапазон измеряемой энергии 1 мДж - 15 Дж.
- Подходят для эксимерных, CO2-TEA-, Nd-YAG-лазеров с высокой мощностью.
- Диаметр активной области 45 мм.
- Высокое соотношение сигнал/шум.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Диаметр активной области | 45 | мм |
|
Чувствительность
|
1,5-3,5 (1 МОм) 0,5-1,5 (100 кОм) |
В/Дж |
|
Макс. частота повторения
|
30 (1 МОм) |
Гц |
|
Макс. средняя мощность
|
5 | Вт |
|
Макс. средняя плотность мощности
|
0,5 | Вт/см2 |
|
Порог повреждения
|
1 | мДж |
|
Точность
|
±3 | % |
|
Коннектор
|
BNC, длина кабеля 1,5 м, Е-коннектор с EEPROM | |
|

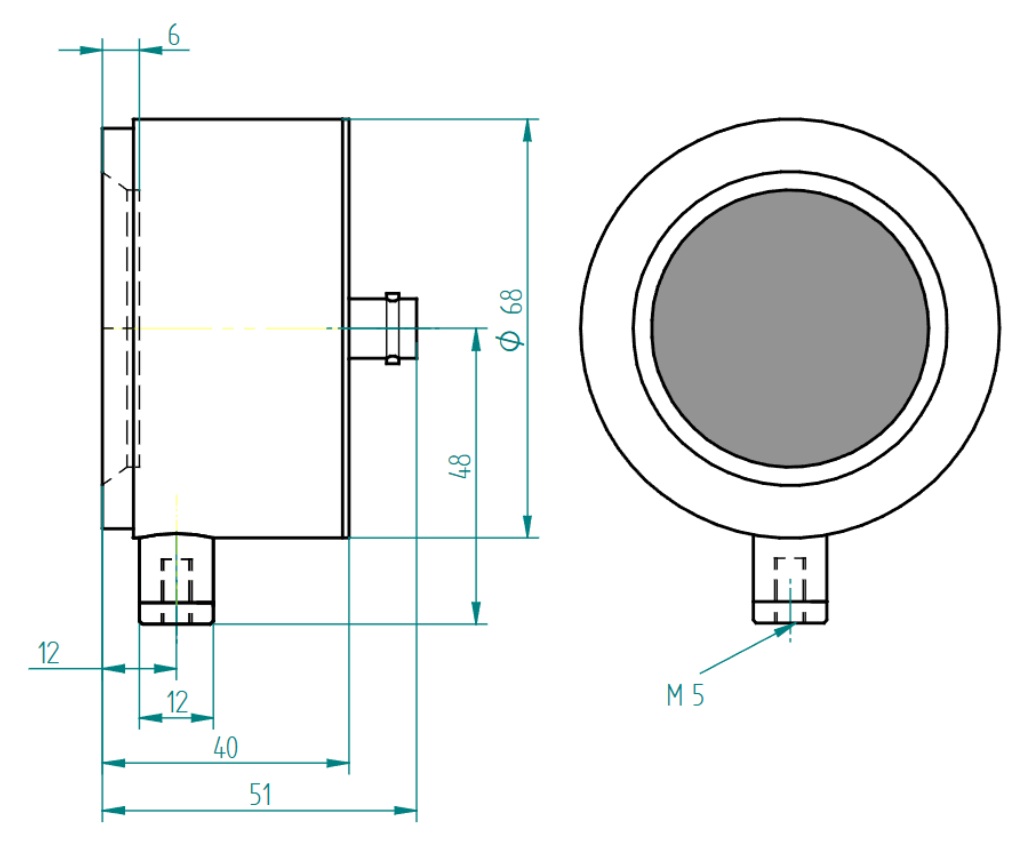

Размеры
|
Ø 68 х 51 | мм |
Допустимые плотности мощности и энергии лазеров:
| Плотность мощности | Плотность энергии | |
|---|---|---|
| Эксимерный, 308 нм, τ = 20 нс | 50 МВт/см2 | 1 Дж/см2 |
|
Nd:YAG, THG, 355 нм, τ = 7 нс
|
65 МВт/см2 | 450 мДж/см2 |
|
Nd:YAG, THG, 532 нм, τ = 8 нс
|
70 МВт/см2 | 560 мДж/см2 |
|
Nd:YAG, THG, 1064 нм, τ = 8 нс
|
120 МВт/см2 | 970 мДж/см2 |
|
CO2-TEA, 10,6 μм, τ = 0,5 μс
|
10 МВт/см2 | 5 Дж/см2 |
- Медицина.
- Научные исследования.
- Тестирование и измерение.
- Метрология.
