OAM-SOA-C-LCOA - полупроводниковые оптические усилители

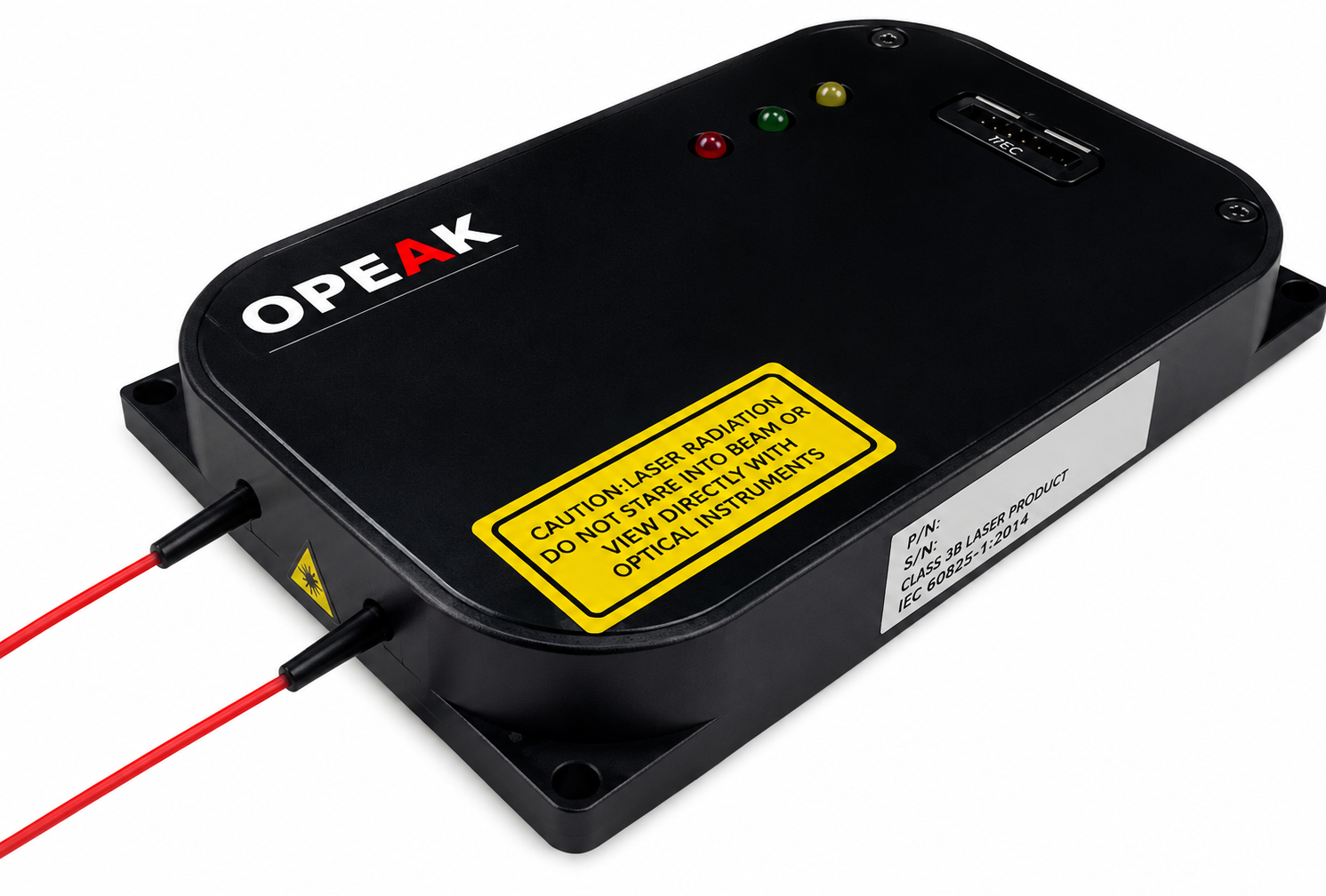

OAM-SOA-C-LCOA - полупроводниковый оптический усилитель в модульном исполнении.
- Центральная длина волны 1310 / 1550 нм.
- Усиление слабого сигнала 18 / 16 дБ.
- Выходная мощность насыщения до 13 дБм.
Производитель: OPEAK
OAM-SOA-C-LCOA представляет собой полупроводниковый оптический усилитель (SOA) с широкой полосой усиления. Высокая скорость преобразования оптического сигнала обеспечивает возможность применение модуля в полностью оптических сетях, в том числе для маршрутизации оптических сигналов.
В модуль интегрированы высокопроизводительная схема управления и система автоматического температурного контроля, обеспечивающие стабильность рабочей длины волны и оптической мощности. Предусмотрена возможность разработки индивидуальной конфигурации оптического волокна в соответствии с требованиями конкретной системы преобразования длины волны.
Особенности:
- Широкий спектральный диапазон.
- Высокий коэффициент оптического усиления.
- Низкая чувствительность к поляризации.
- Встроенная схема управления.
- Возможность изготовления модификаций по индивидуальным требованиям заказчика.
| Параметр | LCOA-1310 | LCOA-1550 |
|---|---|---|
| Диапазон пиковой длины волны | 1280 – 1340 нм | 1510 – 1570 нм |
|
Спектральная ширина по уровню 3 дБ, мин.
|
50 нм | 50 нм |
|
Усиление слабого сигнала на пиковой длине волны, при входной мощности -25 дБм, мин.
|
18 дБ | 16 дБ |
|
Неравномерность усиления, тип.
|
0,5 дБ | 0,5 дБ |
|
Неравномерность усиления, макс.
|
1 дБ | 1 дБ |
|
Выходная оптическая мощность насыщения, макс.
|
13 дБм | 13 дБм |
|
Коэффициент шума, тип.
|
9 дБ | 9 дБ |
|
Поляризационно-зависимое усиление, тип.
|
0,5 дБ | 0,5 дБ |
|
Поляризационно-зависимое усиление, макс.
|
1 дБ | 1 дБ |
|
Масса прибора
|
300 г | 300 г |
|

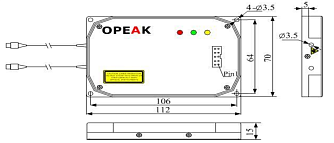

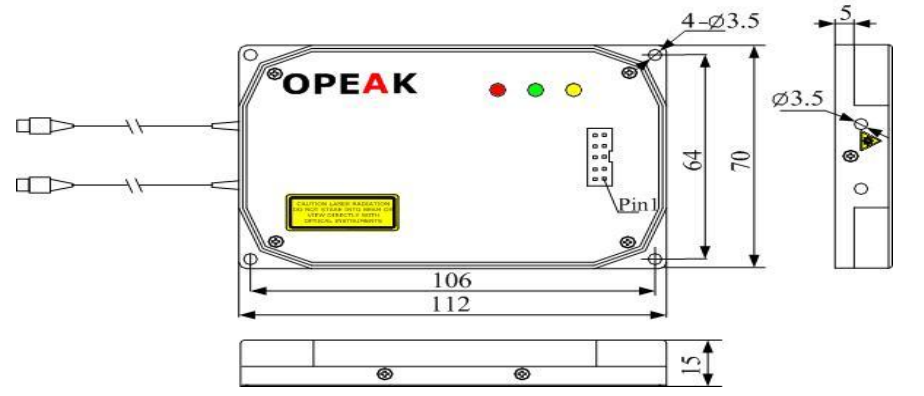

Габариты
|
112 × 70 × 15 мм | 112 × 70 × 15 мм |
|
Питание
|
5 В DC, стандартный адаптер 4 А | |
|
Потребляемая мощность
|
3,5 Вт | |
|
Электрический разъем
|
10-контактный разъем DC-3, 2 мм | |
|
Оптические интерфейсы
|
Вход и выход | |
|
Тип волокна
|
Corning SMF-28e, 900 мкм | |
|
Тип оптического разъема
|
FC/APC, FC/UPC, LC/UPC или другой по запросу | |
Условия эксплуатации:
| Параметр | Мин. | Макс. |
|---|---|---|
|
Рабочая температура
|
0°C | +50°C |
|
Температура хранения
|
-20°C | +70°C |
|
Относительная влажность
|
5% | 90% |
- Системы полной оптической маршрутизации.
- Устройства 2R/3R-регенерации оптических сигналов.
