FLPXX-NIR-CRM - тонкопленочные линейные поляризаторы

Линейный поляризатор FLPXX-NIR-CRM состоит из линейно поляризующей пленки, окруженной двумя слоями защитной стеклянной подложки N-BK7, и предустановлен в держатель оптики CRM-05AS, CRM-1AS или CRM-2A. Направление пропускания одинаково по всей плоскости оптической поверхности, что позволяет генерировать линейно поляризованные лучи с заданным направлением поляризации, обеспечивая при этом высокий коэффициент ослабления и широкий диапазон углов падения. Он часто используется в качестве поляризатора, анализатора, ослабителя интенсивности света и т.д. в маломощных приложениях.

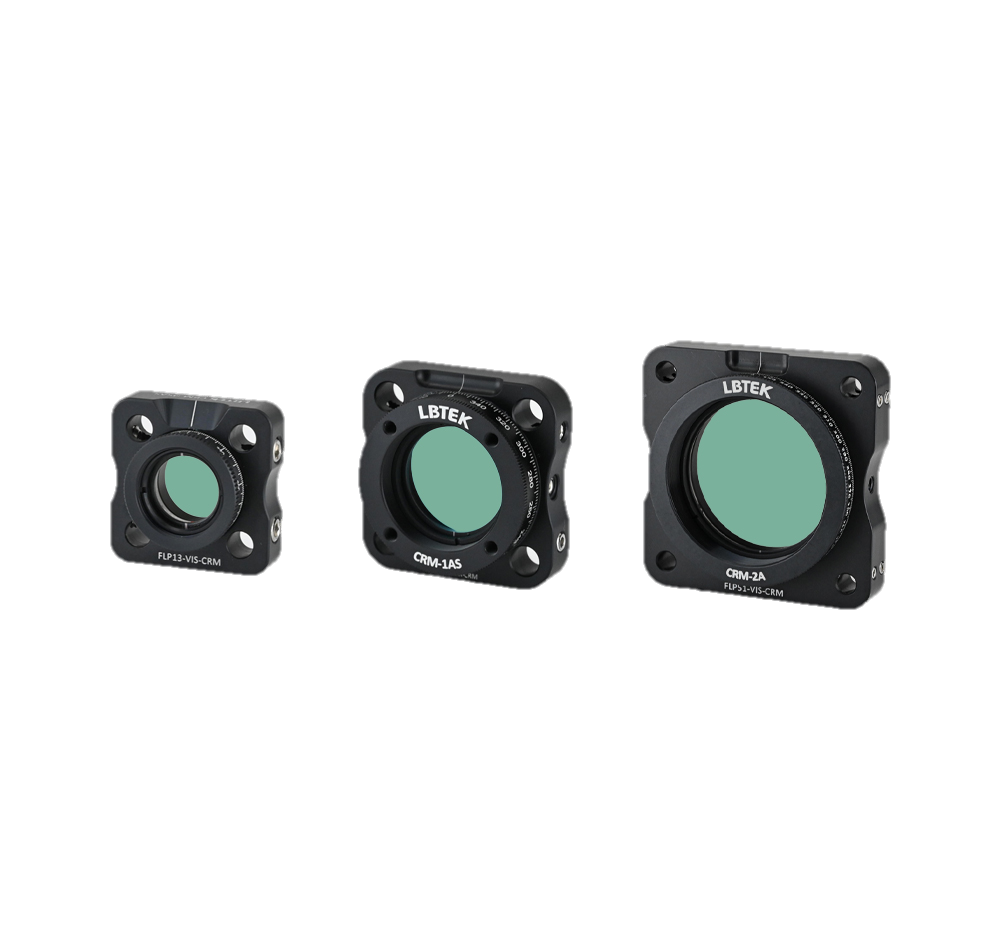

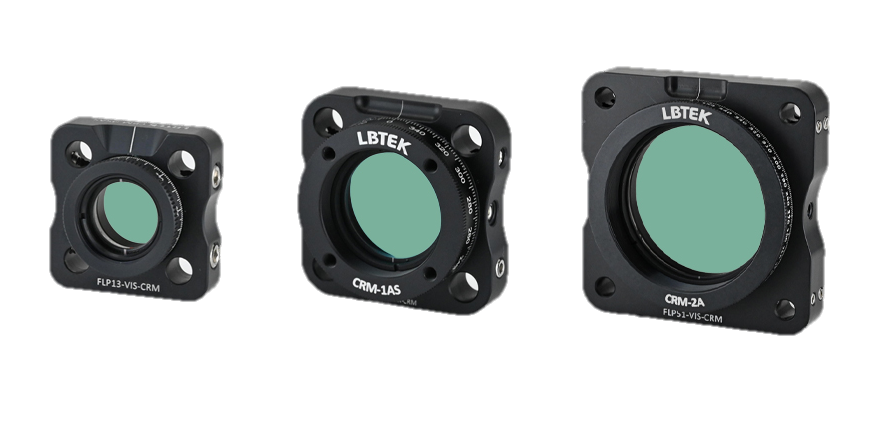

Контактирующие с воздухом поверхности покрыты антибликовым покрытием. Поскольку тонкоплёночные линейные поляризаторы чувствительны к механическим нагрузкам в процессе эксплуатации, их устанавливают в оправы различных размеров, доступные параметры апертуры 10, 21.5 и 45 мм.

Модель изделия указана на боковой части оправы, а направление поляризационной оси поляризатора отмечено маркерами, с помощью которых можно регулировать оптический путь во время эксплуатации.

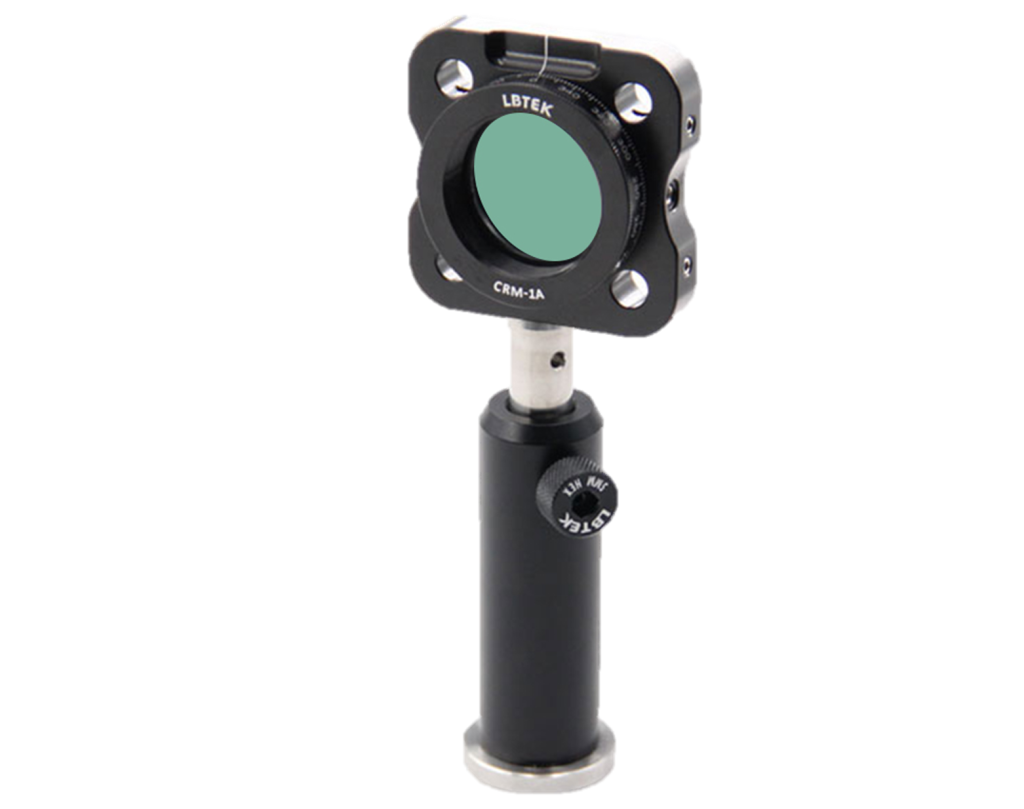

Тонкопленочный линейный поляризатор с вращающейся рамкой может быть установлен на удлинительный стержень

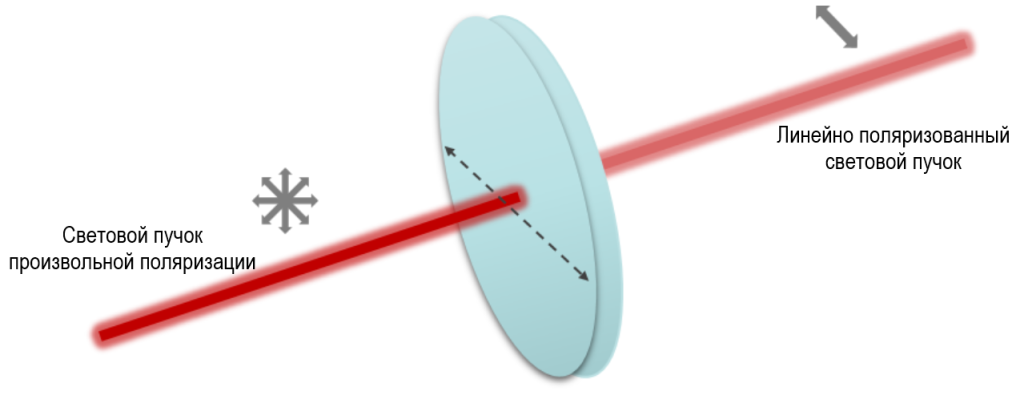

Тонкоплёночный линейный поляризатор FLPXX-NIR-CRM преобразует естественный свет в линейно-поляризованный с заданным направлением поляризации и выполняет функцию экранирования или пропускания различных компонентов падающего света. Это достигается за счёт дихроизма материалов, обладающих большой разницей в поглощении двух поляризационных компонентов.

Параллельный световой пучок естественного света можно рассматривать как два некогерентных световых пучка одинаковой амплитуды, поляризованных в двух взаимно ортогональных направлениях, перпендикулярных направлению распространения. Направление оси пропускания поляризатора выбирается в соответствии с направлением колебаний или вертикальным направлением колебаний двух частей светового пучка. Если E — амплитуда каждой из двух компонент светового пучка на входе поляризатора, то после прохождения через поляризатор на расстояние L их амплитуды будут равны:

Предположим, что падающий свет является квазимонохроматическим со средней частотой w₁ и скоростью распространения ν. В таком случае:

,

где l₀ = E ². Если два показателя ослабления k₁ и k₂ сильно различаются, то относительно тонкого слоя материала достаточно, чтобы преобразовать падающий неполяризованный луч в приблизительно линейно поляризованный, то есть он действует как поляризатор. Если k∥ > k⊥, то направление ⊥ совпадает с направлением его оси пропускания.
