NFLP - тонкопленочные поляризаторы с наночастицами

  • Высокий коэффициент экстинкции.
  • Устойчивость к ультрафиолетовому излучению и химической коррозии.
  • Высокий порог повреждения просветляющего покрытия.
  • Угол падения: 0°± 20°.
Производитель:  LBTEK

Линейные поляризаторы на основе наночастиц NFLP изготавливаются путем нанесения длинных эллипсоидальных наночастиц серебра на натриево-кальциевое стекло. Свойства поляризатора зависят от толщины слоев наночастиц. По сравнению с полимерными поляризаторами, тонкопленочные линейные поляризаторы на основе наночастиц обладают более высоким коэффициентом экстинкции, более высоким порогом повреждения и большим диапазоном рабочих температур. Компания LBTEK предлагает семь типов тонкопленочных линейных поляризаторов на основе наночастиц с различными длинами волн. Рабочий диапазон длин волн охватывает 365-395 нм, 480-5000 нм и имеет различные коэффициенты экстинкции в разных диапазонах, а также обеспечивает хорошую производительность при углах падения ±20°.

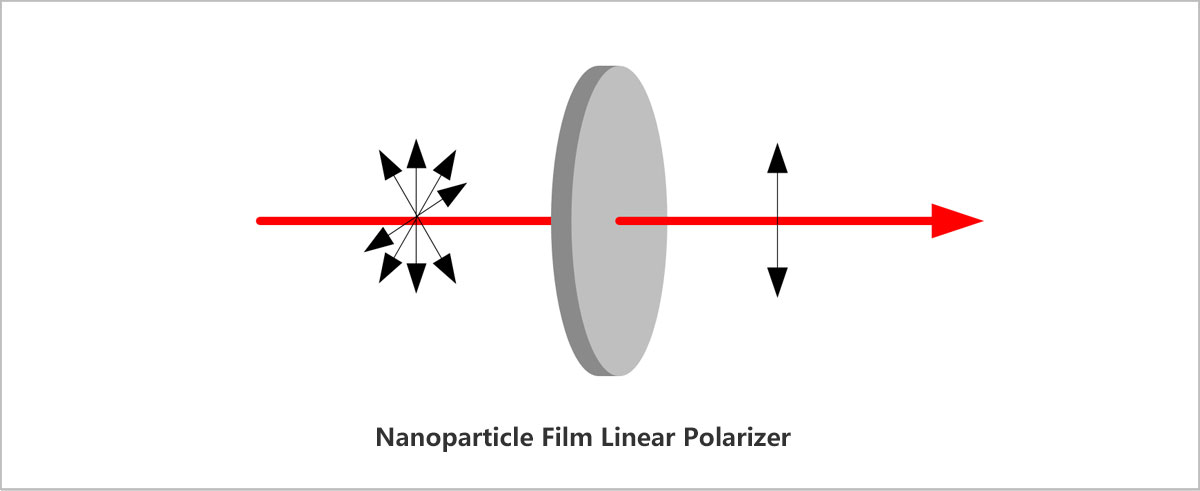

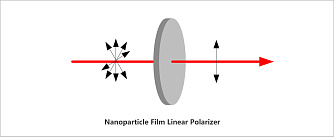

Линейный пленочный поляризатор c наночастицами изготовлен путем нанесения эллипсоидальных наночастиц серебра на обе стороны натриево-кальциевого стекла. Принцип действия этих пассивных оптических элементов аналогичен принципу действия обычных полимерных поляризаторов, которые поглощают световые компоненты, направление поляризации которых перпендикулярно выбранному направлению, и пропускают свет, направление поляризации которого параллельно этому направлению. На рисунке ниже показана принципиальная схема работы линейного поляризатора пленки с наночастицами. В определенном диапазоне длин волн могут проходить только компоненты света, параллельные малой оси (синяя), а весь остальной свет поглощается или отражается, образуя линейно поляризованный свет с направлением поляризации, параллельным малой оси; в другом диапазоне длин волн могут проходить только компоненты света, параллельные большей оси (красная), образуя линейно поляризованный свет с направлением поляризации, параллельным большей оси.



По сравнению с обычным полимерным поляризатором линейный поляризатор пленки из наночастиц имеет более высокий порог повреждения и лучший коэффициент экстинкции, что подходит для оптических систем, требующих более высокой степени поляризации и высокой энергии.

Параметр   Значение            Ед.измерения
Модель NFLP12-UV380 NFLP12-VIS500 NFLP12-VIS600 NFLP12-VISIR  NFLP12-IR1300 NFLP12-NIR NFLP12-MIR
Диаметр оправы 12,5   мм
Толщина 2
0,25 0,2 мм
Рабочая длина волны 365 - 395 480 - 550 510 - 800 550 - 1500     650 - 2000 1000 - 3000 1500 - 5000 нм
Качество поверхности 40/20   60/40 царапин/сколов
Рабочая температура -20 ~ 120   -50 ~ 400
Допуск по толщине ±0,2   ±0,065 ±0,05 мм
Угол падения 0±20   °
Ограничительная апертура 90% CA
Порог повреждения просветляющего покрытия Непрерывный линейно поляризованный свет, перпендикулярный направлению пропускания поляризационной пленки: 1 Вт/см2
Непрерывный линейно поляризованный свет, параллельный направлению пропускания поляризационной пленки: 5 Вт/см2
Непрерывный линейно поляризованный свет, перпендикулярный направлению пропускания поляризационной пленки: 10 Вт/см2
Непрерывный линейно поляризованный свет, параллельный направлению пропускания поляризационной пленки: 25 Вт/см2

Коэффициент экстинкции >1000:1 @365 нм - 395 нм
>10000:1 @369 нм - 390 нм
>100000:1 @372 нм - 388 нм
>10000:1 @480 нм - 550 нм >1000:1 @510 нм - 800 нм
>10000:1 @520 нм - 740 нм
>100000:1 @530 нм - 640 нм
>10000:1 @550 нм - 1500 нм
>100000:1 @660 нм - 1200 нм
>100000:1 @850 нм - 1600 нм
>10000:1 @750 нм - 1800 нм
>1000:1 @650 нм - 2000 нм

>1000:1 @1000 нм - 3000 нм
>10000:1 @1200 нм - 3000 нм
>1000:1 @1500 нм - 5000 нм
>10000:1 @2000 нм - 4500 нм
Разность волновых фронтов (@633 нм) <λ/4@Ø10 мм   <λ/3@Ø10 мм


Параметр Значение             Ед.измерения
Модель NFLP25-UV380 NFLP25-VIS500 NFLP25-VI600 NFLP25-VISIR  NFLP25-IR1300 NFLP25-NIR NFLP25-MIR
Диаметр оправы 25,4   мм
Толщина 2
0,25 0,2 мм
Рабочая длина волны 365 - 395 480 - 550 510 - 800 550 - 1500 650 - 2000 1000 - 3000 1500 - 5000 нм
Качество поверхности 40/20   60/40 царапин/сколов
Рабочая температура -20 ~ 120   -50 ~ 400
Допуск по толщине ±0,2   ±0,065 ±0,05 мм
Угол падения 0±20   °
Ограничительная апертура 90% CA
Порог повреждения просветляющего покрытия Непрерывный линейно поляризованный свет, перпендикулярный направлению пропускания поляризационной пленки: 1 Вт/см2
Непрерывный линейно поляризованный свет, параллельный направлению пропускания поляризационной пленки: 5 Вт/см2
Непрерывный линейно поляризованный свет, перпендикулярный направлению пропускания поляризационной пленки: 10 Вт/см2
Непрерывный линейно поляризованный свет, параллельный направлению пропускания поляризационной пленки: 25 Вт/см2

Коэффициент экстинкции >1000:1 @365 нм - 395 нм
>10000:1 @369 нм - 390 нм
>100000:1 @372 нм - 388 нм
>10000:1 @480 нм - 550 нм >1000:1 @510 нм - 800 нм
>10000:1 @520 нм - 740 нм
>100000:1 @530 нм - 640 нм
>10000:1 @550 нм - 1500 нм
>100000:1 @660 нм - 1200 нм
>100000:1 @850 нм - 1600 нм
>10000:1 @750 нм - 1800 нм
>1000:1 @650 нм - 2000 нм
>1000:1 @1000 нм - 3000 нм
>10000:1 @1200 нм - 3000 нм
>1000:1 @1500 нм - 5000 нм
>10000:1 @2000 нм - 4500 нм
Разность волновых фронтов (@633 нм) <λ/4@Ø10 мм   <λ/3@Ø10 мм

  • Научные исследования.
  • Миниатюрные оптические устройства.
  • Оптическая микроскопия.
  • Датчики и сенсоры.
  • Оптическая связь.
  • Жидкокристаллические дисплеи (ЖК-дисплеи).

Модель Описание
NFLP12-UV380 Тонкопленочный поляризатор с наночастицами. Диаметр: 12,5 мм. Длина волны: 365 - 395 нм. Толщина: 2 мм
NFLP12-VIS500 Тонкопленочный поляризатор с наночастицами. Диаметр: 12,5 мм. Длина волны: 480 - 550 нм. Толщина: 2 мм
NFLP12-VIS600 Тонкопленочный поляризатор с наночастицами. Диаметр: 12,5 мм. Длина волны: 510 - 800 нм. Толщина: 2 мм
NFLP12-VISIR Тонкопленочный поляризатор с наночастицами. Диаметр: 12,5 мм. Длина волны: 550 - 1500 нм. Толщина: 2 мм
NFLP12-NIR Тонкопленочный поляризатор с наночастицами. Диаметр: 12,5 мм. Длина волны: 1000 - 3000 нм. Толщина: 0,25 мм
NFLP12-MIR Тонкопленочный поляризатор с наночастицами. Диаметр: 12,5 мм. Длина волны: 1500 - 5000 нм. Толщина: 0,2 мм
NFLP25-UV380 Тонкопленочный поляризатор с наночастицами. Диаметр: 25 мм. Длина волны: 365 - 395 нм. Толщина: 2 мм
NFLP25-VIS500 Тонкопленочный поляризатор с наночастицами. Диаметр: 25 мм. Длина волны: 480 - 550 нм. Толщина: 2 мм
NFLP25-VIS600 Тонкопленочный поляризатор с наночастицами. Диаметр: 25 мм. Длина волны: 510 - 800 нм. Толщина: 2 мм
NFLP25-VISIR Тонкопленочный поляризатор с наночастицами. Диаметр: 25 мм. Длина волны: 550 - 1500 нм. Толщина: 2 мм
NFLP25-NIR Тонкопленочный поляризатор с наночастицами. Диаметр: 25 мм. Длина волны: 1000 - 3000 нм. Толщина: 0,25 мм
NFLP25-MIR Тонкопленочный поляризатор с наночастицами. Диаметр: 25 мм. Длина волны: 1500 - 5000 нм. Толщина: 0,2 мм
NFLP12-IR1300 Тонкопленочный поляризатор с наночастицами. Диаметр: 12,5 мм. Длина волны: 650 - 2000 нм. Толщина: 2 мм.
NFLP12-IR1300 Тонкопленочный поляризатор с наночастицами. Диаметр: 25 мм. Длина волны: 650 - 2000 нм. Толщина: 2 мм.
