FLP-VIS-XX - тонкопленочные квадратные поляризаторы

  • Длина волны 400 - 700 нм.
  • Высокий коэффициент экстинкции.
  • Размеры 50×50 и 100×100.
  • Угол падения 0°± 20°.
Производитель:  LBTEK

Квадратный линейный поляризатор FLP-VIS-XX состоит из линейно поляризующей пленки, окруженной двумя слоями защитной стеклянной подложки N-BK7. Направление пропускания одинаково по всей плоскости оптической поверхности, что позволяет генерировать линейно поляризованные лучи с заданным направлением поляризации, обеспечивая при этом высокий коэффициент ослабления и широкий диапазон углов падения. Он часто используется в качестве поляризатора, анализатора, ослабителя интенсивности света и т.д. в маломощных приложениях.

На обе стороны квадратных линейных поляризаторов нанесена защитная пленка, на которой указано направление поляризации. При необходимости защитные пленки можно снять. Тонкопленочные поляризаторы могут пропускать и поглощать поляризованный свет в диапазоне длин волн 400 - 700 нм, подходят для применения в условиях малой мощности и обеспечивают высокий коэффициент экстинкции.

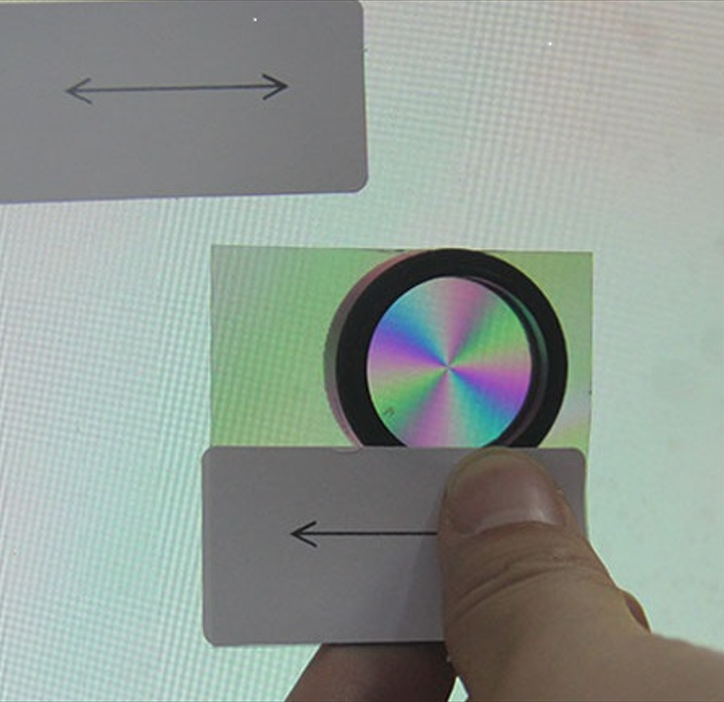

Демонстрация тонкопленочного поляризатора в сочетании с вихревой волновой пластиной.

Тонкоплёночный линейный поляризатор FLP-VIS-XX преобразует естественный свет в линейно-поляризованный с заданным направлением поляризации и выполняет функцию экранирования или пропускания различных компонентов падающего света. Это достигается за счёт дихроизма материалов, обладающих большой разницей в поглощении двух поляризационных компонентов.


Принципиальная схема процесса линейной поляризации


Параллельный световой пучок естественного света можно рассматривать как два некогерентных световых пучка одинаковой амплитуды, поляризованных в двух взаимно ортогональных направлениях, перпендикулярных направлению распространения. Направление оси пропускания поляризатора выбирается в соответствии с направлением колебаний или вертикальным направлением колебаний двух частей светового пучка. Если E — амплитуда каждой из двух компонент светового пучка на входе поляризатора, то после прохождения через поляризатор на расстояние L их амплитуды будут равны:


Предположим, что падающий свет является квазимонохроматическим со средней частотой w₁ и скоростью распространения ν. В таком случае:


Общая интенсивность светового пучка:

,

где l0 = E 2. Если два показателя ослабления k1 и k2 сильно различаются, то относительно тонкого слоя материала достаточно, чтобы преобразовать падающий неполяризованный луч в приблизительно линейно поляризованный, то есть он действует как поляризатор. Если k > k⊥, то направление ⊥ совпадает с направлением его оси пропускания.

Параметр Значение Ед.измерения
Модель FLP-VIS-50 FLP-VIS-100
Размеры 50×50 100×100 мм
Толщина 0,1 0,1
мм
Качество поверхности  40/20 40/20
царапин/сколов
Рабочая температура 0 - 60
Порог повреждения 0,466 Дж/см2 при 515 нм, 290 фс, 100 кГц, Ø10,72 мкм (Одиночный импульс)
Угол падения 0±20 °
Рабочая длина волны 400 - 700 нм
Коэффициент экстинкции >500: 1 (400 - 450 нм)
>5000: 1 (450 - 700 нм)


  • Фотография.
  • Дисплеи.
  • Оптические приборы.
  • Научные исследования.
  • 3D-очки.

Модель Описание
FLP-VIS-50 Тонкопленочный квадратный линейный поляризатор. Рабочий диапазон 400 - 700 нм. Размер 50×50 мм.
FLP-VIS-100 Тонкопленочный квадратный линейный поляризатор. Рабочий диапазон 400 - 700 нм. Размер 100×100 мм.
