AFPL25 - настраиваемые тонкопленочные поляризаторы

  • Подходят для маломощных применений.
  • Включает в свою конструкцию два тонкопленочных фильтра.
  • Внутренняя и внешняя резьба SM1.
  • Угол падения: 0°± 20°.
Производитель:  LBTEK

AFPL25 - это пассивный оптический компонент, который позволяет контролировать количество проходящего через него света, используя поляризацию. В его корпусе находятся два тонкопленочных поляризатора.

Крепление к лабораторному оборудованию осуществляется с помощью стандартной резьбы SM1.

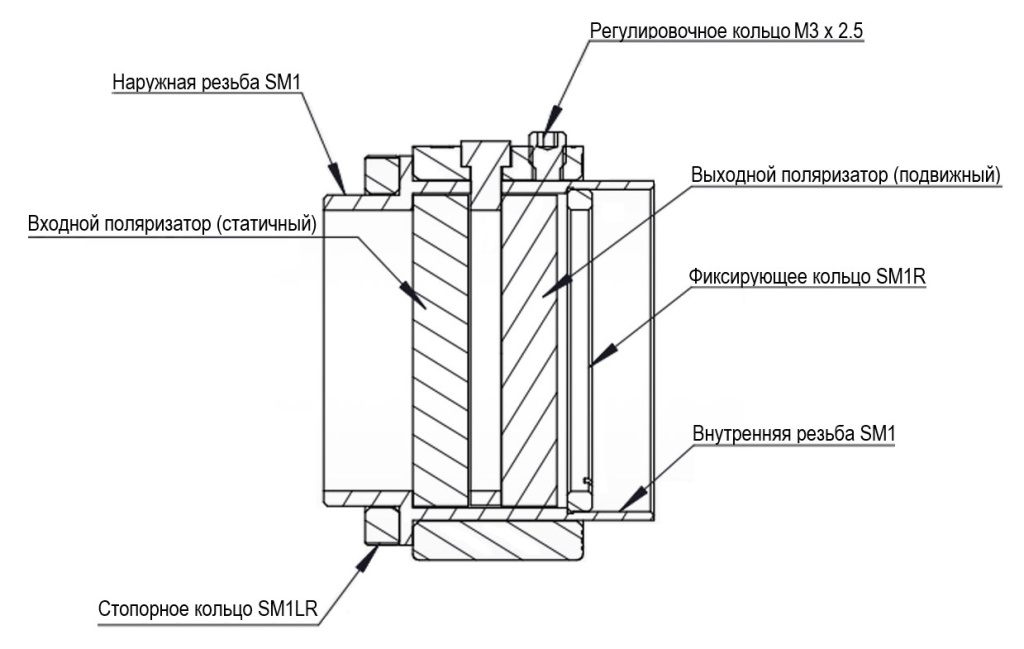

Чертеж настраиваемого поляризационного фильтра

Для изменения параметров выходящего света необходимо повернуть регулировочное кольцо, расположенное на корпусе. При повороте кольца таким образом, чтобы маркер на кольце находился на уровне знака “+”, то свет будет преодолевать поляризатор практически не измененным. Если установить соответствие со знаком “-“, то свет почти полностью блокируется. Таким образом происходит плавная регулировка степени поляризации выходящего света.

Поляризатор отлично подойдет для маломощных применений и малых углах падения до 20°.

Параметр Значение Ед.измерения
Модель AFPL25-VIS AFPL25-NIR

Длина волны 400 - 700 700 - 1700 нм
Диаметр световой апертуры 21,5 мм
Материал N-BK7
Качество поверхности 40/20
царапин/сколов
Рабочая температура 0 - 60
Разность волновых фронтов (@633 нм) <λ/4@633 nm
Угол падения 0±20 °
Просветляющее покрытие Ravg<0,5% при 400 - 700 нм Ravg<0,5% при 400 - 700 нм

Коэффициент экстинкции >500: 1 (400 - 450 нм)
>5000: 1 (450 - 700 нм)
>500: 1 (600 - 1500 нм)
>5000: 1 (1500 - 2000 нм)


  • Научные исследования.
  • Оптические приборы.
  • Фотография.
  • Дисплеи.

Модель Описание
AFPL25-VIS Настраиваемый тонкопленочный линейный поляризатор. Рабочий диапазон 400 - 700 нм. Монтажная резьба: внутренняя\внешняя резьба SM1. Апертура 21,5 мм.
AFPL25-NIR Настраиваемый тонкопленочный линейный поляризатор. Рабочий диапазон 700 - 1700 нм. Монтажная резьба: внутренняя\внешняя резьба SM1. Апертура 21,5 мм.
