Приборы для анализа и управления поляризацией в оптических световодах

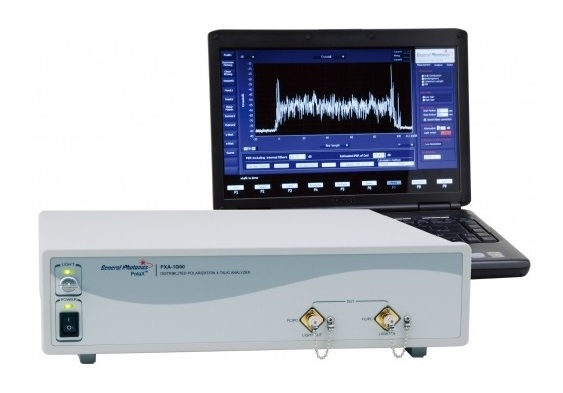

Оборудование, представленное в данном разделе позволяет проводить измерения поляризации для самых различных применений, таких как тестирование и сертификация оптоволоконных компонентов, мониторинг целостности структуры и конструкции, измерение параметров поляризации, тестирование МИОС и Y-разветвителей волоконно-оптических гироскопов и др.
Подробнее

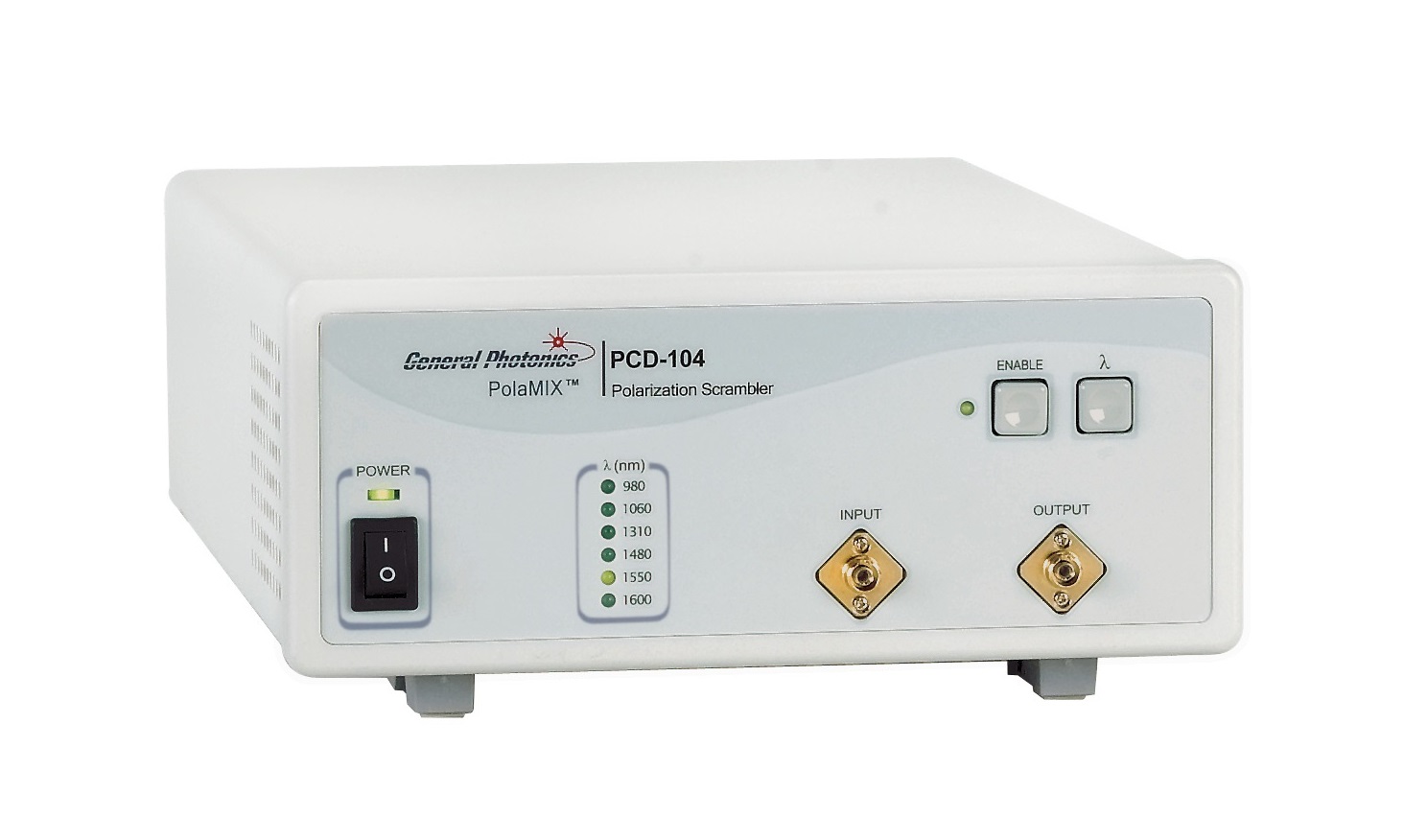

Контроллеры состояния поляризации разработаны для проведения тестов для когерентных систем. Поляризационные скремблеры активно меняют состояние поляризации, используя методы поляризационной модуляции. Синтезаторы/ анализаторы поляризации предназначены для генерации и анализа поляризации. Поляризационные стабилизаторы используется для поддержания стабильного состояния поляризации на выходе.
Подробнее
В разделе представлены эмулятор потерь от поляризации для отладки высокоскоростных систем передачи данных по волоконно-оптической линии и источник поляризационной модовой дисперсии, позволяющий генерировать поляризационную модовую дисперсию 1-го и 2-го порядков.
Подробнее
Двулучепреломление -  это явление двойной рефракции или поляризационная зависимость показателя преломления в среде. Двулучепреломление происходит потому что материалы имеют разные показатели преломления в зависимости от направления поляризации света.

Двулучепреломление наблюдается в оптическом волокне из-за небольшой асимметрии в поперечном сечении сердцевины волокна по длине и из-за внешних напряжений, воздействующих на волокно, таких как изгиб. Специальное волокно, называемое волокном, поддерживающим поляризацию (PM), намеренно создает последовательную картину двулучепреломления вдоль своей длины, предотвращая связь между двумя направлениями ортогональной поляризации.

Сфера Пуанкаре является одним из общепринятых способов описания поляризации и изменений в поляризации распространяющейся электромагнитной волны. Это обеспечивает удобный способ прогнозирования того, как любой заданный замедлитель изменит форму поляризации. Любое данное состояние поляризации соответствует уникальной точке на сфере. Два полюса сферы представляют левый и правый круговой поляризованный свет. Точки на экваторе указывают на линейную поляризацию. Все остальные точки на сфере представляют состояния эллиптической поляризации.

Измеряемые свойства поляризации:
  • Степень поляризации (DOP) является важным свойством источников света. Это напрямую связано с точностью определения параметров оптических компонентов, чувствительностью сенсорных систем и качеством оптических сигналов в системах оптической связи. Поэтому точная и быстрая характеристика DOP становится все более важной. Измеритель степени поляризации DOP-201 измеряет степень поляризации источников некогерентного излучения на основе ASE и SLED, которые применяются в измерительных схемах на основе волоконно-оптических датчиков, а также накачки для рамановских усилителей.
  • Коэффициент поляризационной экстинкции (PER) - это отношение минимальной поляризованной мощности и максимальной поляризованной мощности, выраженное в дБ. PER одна из ключевых характеристик для компонент с двулучепреломлением. Измеритель коэффициента поляризационной экстинкции ERM-202 позволяет тестировать Y-разветвители волоконно-оптических гироскопов, PM разветвители, оценить степень поляризации и т.д..
  • Потери, зависящие от поляризации (PDL) - разность между максимальным и минимальным значением потерь (в дБ), возникающая из-за изменения состояния поляризации света, проходящего через некоторое устройство. Система измерения поляризации PSGA-101-A предназначена для точного измерения всех поляризационных свойств источников излучения и оптических материалов. Может выполнять следующие функции: генерация состояния поляризации, анализ состояния поляризации, измерение коэффициента экстинкции поляризации, измерение поляризационных потерь и измерение поляризационной дисперсии.
  • Поляризационно-модовая дисперсия (PMD) - фактически другая форма дисперсии материала. Одномодовое волокно поддерживает режим, который состоит из двух мод ортогональной поляризации. В идеале сердцевина оптического волокна должна быть идеально круглой. Однако в действительности сердцевина не является идеально круглой, а механические напряжения, такие как изгиб, создают двулучепреломление в волокне. Это приводит к тому, что одна из мод ортогональной поляризации движется быстрее, чем другая, что вызывает рассеяние оптического импульса.

    Максимальная разница во времени распространения мод из-за этой дисперсии называется дифференциальной групповой задержкой (DGD), единица измерения которой обычно указывается в пикосекундах. Из-за своих динамических свойств PMD не имеет единого фиксированного значения для данного участка волокна, но имеет распределение значений DGD во времени. Вероятность DGD с определенным значением в любое конкретное время соответствует максвелловскому распределению. В качестве приблизительного значения максимальная мгновенная DGD примерно в 3,2 раза превышает среднюю DGD волокна.
Ниже представлен пример использования приборов от General Photonics: Тестирование систем 100G с когерентным приемом.

Testing 100G Coherent Detection Systems.jpg

MPC-202 - специально разработанный для эмуляции различных состояний поляризации;

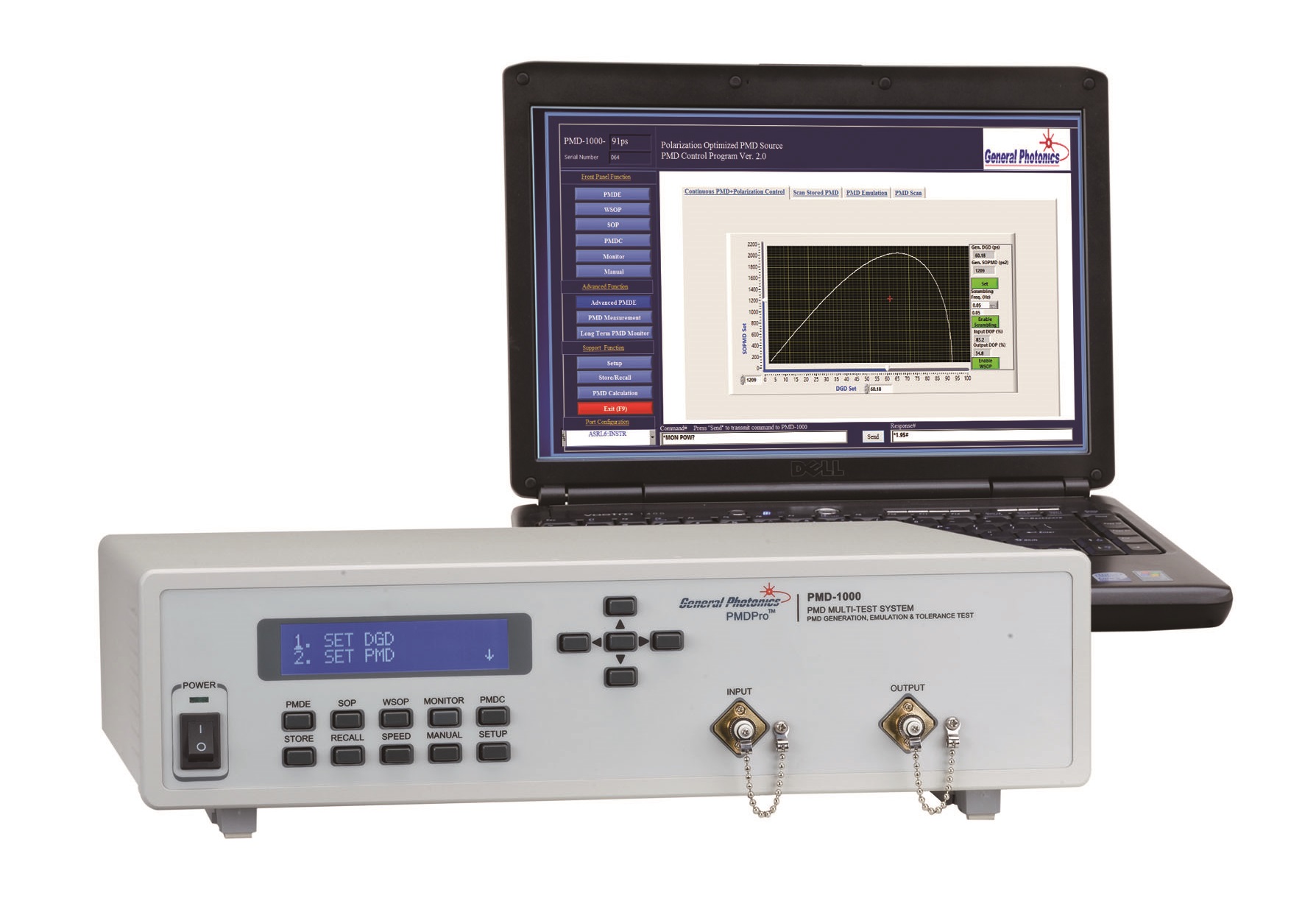

PMD-1000 - самый быстрый источник поляризационной модовой дисперсии (ПМД);
PDLE-101 - единственный на рынке источник / эмулятор поляризационных потерь.


Компания «Специальные Системы. Фотоника» является официальным дистрибьютором компании General Photonics и оказывает техническую поддержку по всей линейке продукции General Photonics на территории России и ЕАЭС.

Вы можете получить любую дополнительную информацию о продукции и технологиях General Photonicsобратившись к специалистам нашей компании.
