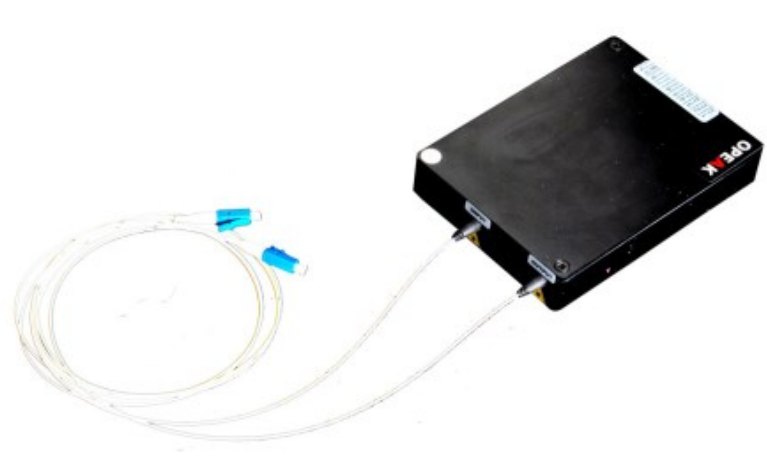

OM-PS-D3 - миниатюрные поляризационные скремблеры
Волоконно-оптический высокоскоростной компактный миниатюрный скремблер OM-PS-D3 основан на использовании техники механического сжатия волокна.
- Диапазон длин волн 1260 – 1650 нм.
- Вносимые потери ≤ 0,5 дБ.
- Обратные потери ≥ 55 дБ.
- Степень поляризации выходного сигнала 5 - 10%.
- Напряжение питания DC 5 В.
Производитель: OPEAK
Волоконно-оптический высокоскоростной скремблер OM-PS-D3 содержит контроллер поляризации и схему управления.
- Низкие потери.
- Широкий диапазон длин волн.
- Регулируемая частота скремблирования.
- Интерфейс управления RS-232.
- Компактные размеры конструкции.
- Простой и удобный в использовании.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Длина волны
|
1260 - 1650 | нм |
|
Вносимые потери
|
≤ 0,5 | дБ |
|
Степень поляризации выходного сигнала
|
5 - 10 | % |
| Поляризационная модовая дисперсия (ПМД) | ≤ 0,1 | пс |
| Частота скремблирования | 0,01 - 20 | кГц |
|
PDL (потери, зависящие от поляризации)
|
≤ 0,1 | дБ |
|
Остаточная амплитудная модуляция
|
≤ 0,1 | дБ |
|
Обратные потери
|
≥ 65 | дБ |
|
Тип волокна
|
9/125 мкм SMF28e 900 мкм | |
|
Длина волокна
|
1 (или по запросу) | м |
|
Рабочая температура
|
-5..+65 | ℃ |
|
Температура хранения
|
-20..+75 | ℃ |
| Рабочая влажность | 30-95 | % |
| Максимальная оптическая мощность | 300 | мВт |
| Коннекторы | FC/APC, FC/PC (или по запросу) | |
| Интерфейсы управления | RS-232, TTL | |
|
Размеры (Д × Ш × В)
|
91 × 83 × 15 | мм |
|
Напряжение питания
|
DC5/GND Pss=0,5-10Вт | В |
- Устранение поляризационной чувствительности.
- Измерение потерь от поляризации.
- Волоконно-оптическая система охраны.
- Распределенные волоконно-оптические системы измерений.
