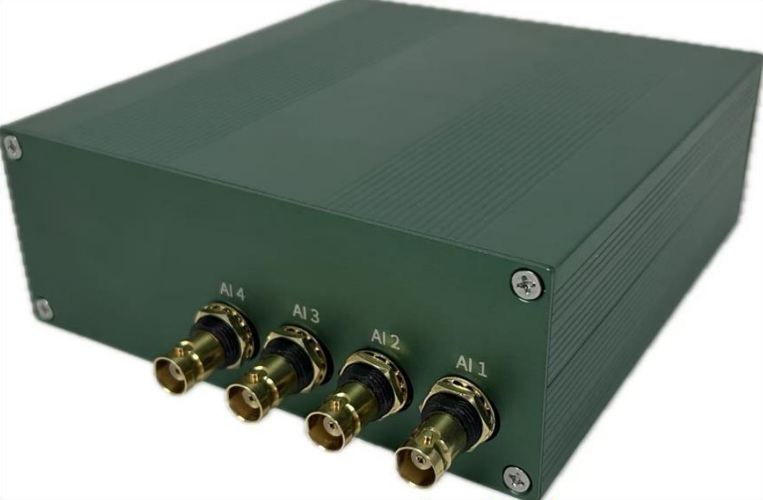

RS-LAN-4331 - Высокоточная плата сбора данных со сверхнизким уровнем шума
RS-LAN-4331 - серия высокоточных плат сбора данных со сверхнизким уровнем шума.
- Ультранизкий эквивалентный шум на входе: ≤ 28 нВ/√Гц @10 Гц, 2 квыб/с.
- Максимальная частота дискретизации: ≤ 2 Мвыб/с.
- Входное сопротивление: 1 МОм.
- Отношение сигнал/шум: ≥100 дБ.
- Перекрестные помехи: ≤ -100 дБ
RS-LAN-4331 - серия высокоточных плат сбора данных со сверхнизким уровнем шума с 4-канальной синхронной дискретизацией и обменом данных по Ethernet. Плата оснащена 24-битным АЦП последовательного приближения с высоким разрешением (SAR) и предназначена для задач акустического анализа, вибрационных испытаний, управления двигателями и прецизионного измерения сигналов. Устройство включает в себя специализированное программное обеспечение для хоста и полноценную поддержку Python SDK.
Особенности:
- Ультранизкий эквивалентный шум на входе.
- 4-канальный синхронный высокоточный аналоговый ввод.
- Исключительные характеристики по динамическому диапазону, отношению сигнал/шум.
- Высокий коэффициент подавления синфазных помех (CMRR).
- Низкие перекрестные помехи.
- Полная поддержка библиотек на Python для быстрого развития и прототипирования.
- Ethernet-интерфейс для высокоскоростной передачи данных.

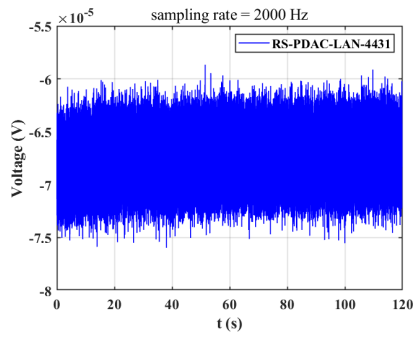

 Рисунок 1. Осциллограмма эквивалентного входного шума при частоте дискретизации 2 квыб/с. |

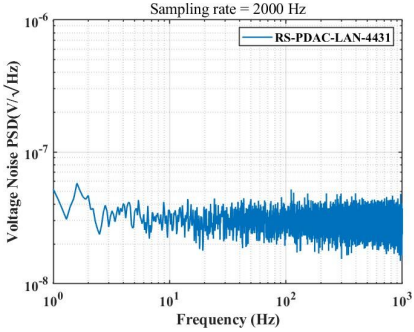

 Рисунок 2. Спектр эквивалентного входного шума в частотной области при частоте дискретизации 2 квыб/с. |
|

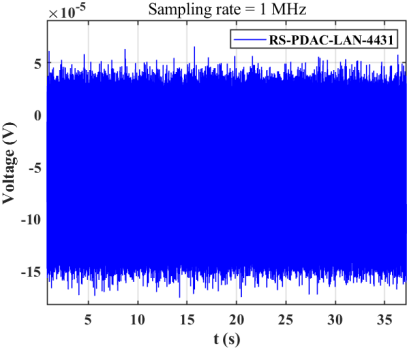

 Рисунок 3. Осциллограмма эквивалентного входного шума при частоте дискретизации 1 Мвыб/с (1 МГц). |

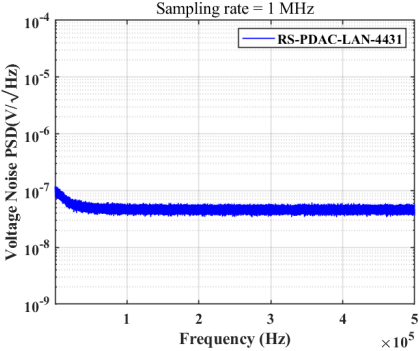

 Рисунок 4. Спектр эквивалентного входного шума в частотной области при частоте дискретизации 1 Мвыб/с (1 МГц). |
|
Сравнительные результаты: эквивалентный входной шум RS‑LAN‑4431 vs. NI‑USB‑4431:

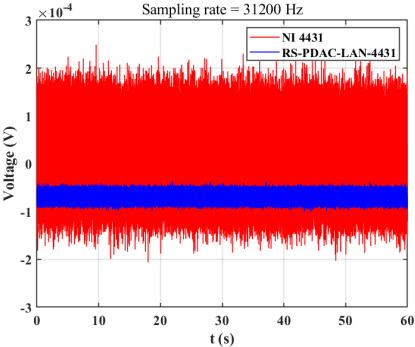

 Рисунок 5. Сравнение во временной области эквивалентного входного шума при 31,2 квыб/с (31200 Гц). |

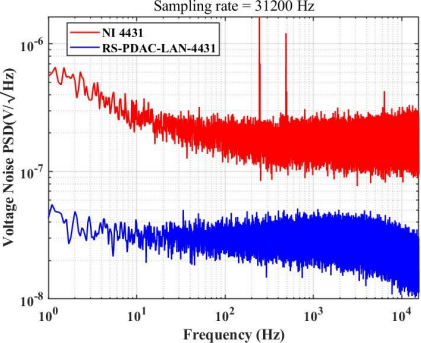

 Рисунок 6. Сравнение в частотной области (спектр БПФ) эквивалентного входного шума при 31,2 квыб/с. |
|
 Рисунок 7. Сравнение во временной области эквивалентного входного шума при 62,5 квыб/с (62500 Гц). |

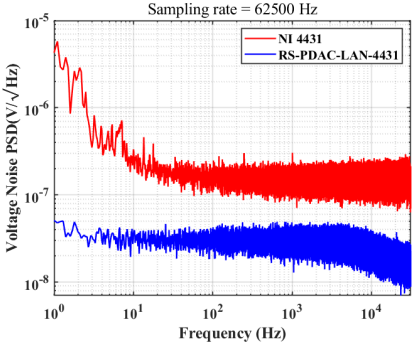

 Рисунок 8. Сравнение в частотной области (PSD) эквивалентного входного шума при 62,5 квыб/с. |
|

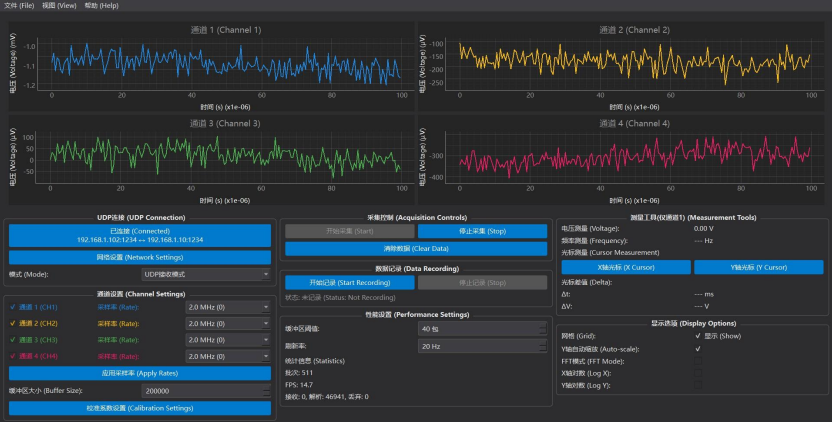

Пользовательский интерфейс:
| Параметр | Значение | Ед.измерения | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Разрядность АЦП | 24 | бит | ||||||||
| Частота дискретизации |
2 на канал (в режиме отображения в реальном времени на хост-компьютере) 1 на канал (в режиме сохранения данных) |
Мвыб/с | ||||||||
| Диапазон входа | ± 10 | Впик | ||||||||
| Тип связи | По постоянному току (DC) | - | ||||||||
| Входное сопротивление и емкость | 1 МОм || 220 пФ | - | ||||||||
| Макс. входное напряжение | + 15 / -15 | В | ||||||||
| Динамический диапазон | ≥ 100 @ -60 dBFS, 1 кГц | дБ | ||||||||
| Отношение сигнал/шум (SNR) | ≥100 | дБ | ||||||||
| Коэффициент нелинейных искажений с учетом шума(THD+N) |
≤ −90@ 20 Гц–200 кГц |
дБ | ||||||||
| Динамический диапазон свободный от паразитных составляющих(SFDR) | ≥ 104 | дБ | ||||||||
| Ровность АЧХ | ± 0,01@ 20 Гц - 200 кГц | дБ | ||||||||
| Коэффициент подавления синфазного сигнала(CMRR) | ≥ 60@ 20 Гц - 1 кГц | дБ | ||||||||
| Перекрестные помехи | ≤ −100 | дБ | ||||||||
| Эквивалентный входной шум |
1 Мвыб/с: ≤ 88 мкВ RMS 62,5 квыб/с: ≤ 21 мкВ RMS 31,2 квыб/с: ≤ 14 мкВ RMS 2 квыб/с: ≤ 6 мкВ RMS |
- | ||||||||
| Рабочая температура | -20..+50 | °C | ||||||||
| Температура хранения | -30..+70 | °C | ||||||||
| Рабочая влажность | 0-95 (без конденсации) | % | ||||||||
| Габариты | 154 × 144 × 54 | мм | ||||||||
| Масса | ~ 500 | г | ||||||||
| Источник питания | RS‑UNPS‑01 | - | ||||||||
| Потребляемая мощность | ≤ 2 | Вт | ||||||||

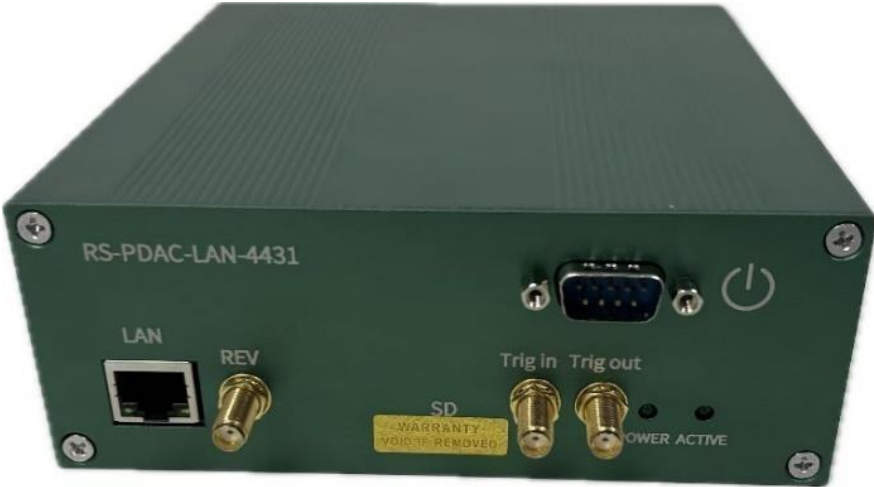

| Количество каналов ввода | 4 (BNC-разъем) | - | ||||||||
| Вход питания | DB9 (штекер) | - | ||||||||
| Интерфейс триггера | SMA | - | ||||||||
| Интерфейс передачи данных | Ethernet | - | ||||||||
| Карта памяти | слот для SD-карты | - | ||||||||
| ЭМС | Соответствует EN 61326, класс A | - | ||||||||
| Безопасность | Соответствует IEC 61010‑1 | - | ||||||||
| Операционная система | Windows 10/11 | - | ||||||||
| Драйверы и API | Python SDK с подробной документацией | - | ||||||||
- Обнаружение слабых сигналов в атомной физике.
- Прецизионные промышленные испытания и измерения.
- Низкошумный сбор данных в лабораториях.
- Медицинская диагностика и исследования.
