RS-UNPS-01 - источник питания со сверхнизким уровнем шума

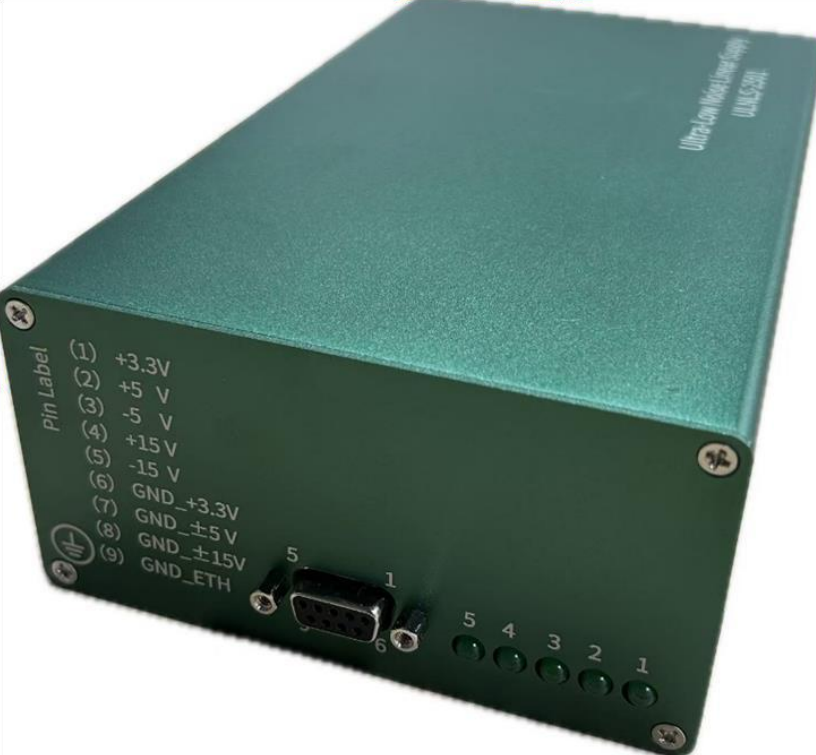

Источник питания со сверхнизким уровнем шума RS-UNPS-01.
- Выходное напряжение: +3,3 В / ±5 В / ±15 В (регулируемое).
- Выходной ток: 500 мА@+3,3 В / 200 мА@±5 В ±15 В.
- Суммарная мощность: 6 Вт (без нагрузки) - 20 Вт (макс.).
- Уровень пульсации (RMS): 2,8–14 мкВ@0,1 Гц–50 кГц.
- Плотность шума (PSD): ≤ 20 нВ/√Гц при 1 кГц @5 В.
RS‑UNPS‑01 — это модуль источника питания со сверхнизким уровнем шума, поддерживающий многоканальные выходы постоянного тока. Обеспечивает высокий ток и мощность при крайне низких пульсациях и шуме. RS-UNPS-01 разработан для научных исследований и прецизионных приборов. Создаёт «чистую» среду питания для измерительных и управляющих систем, чувствительных к шуму.
Особенности:
- Тройная схема выходов: выходы +3,3 В, ±5 В и ±15 В (по умолчанию; поддерживается настройка напряжений).
- Сверхнизкий уровень пульсаций: 2,8–14 мкВ RMS@0,1 Гц–50 кГц.
- Защита для каждого выходного канала от короткого замыкания.
- Высокая точность напряжения: стабильность выхода ±1%.
- Стандартный интерфейс: DB9.
- Светодиодные индикаторы состояния.

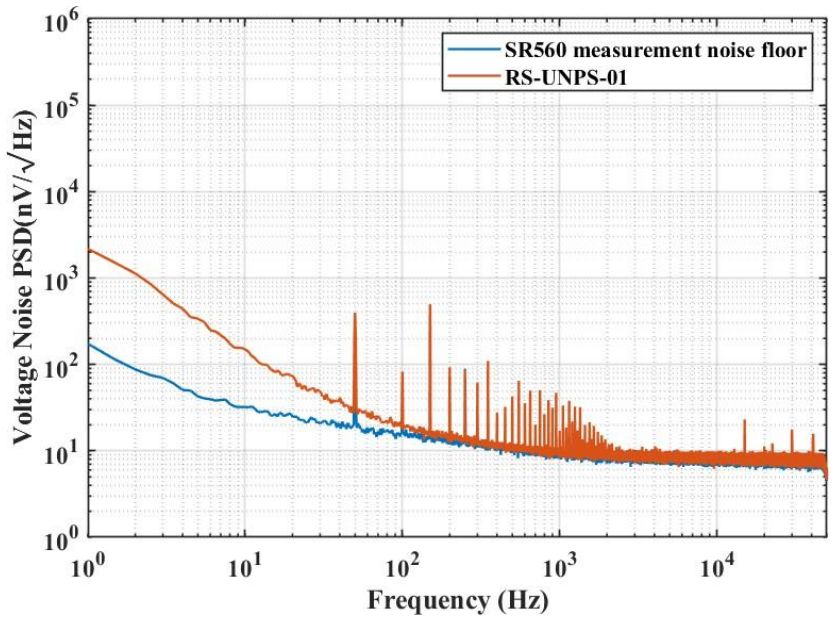

 Рисунок 1. Анализ спектральной плотности шумового напряжения (PSD) при −5 В. Синяя кривая: «порог собственного шума измерений SR560»; оранжевая: RS‑UNPS‑01. |
Условия теста: стандартная лабораторная среда, предусилитель SR560 (Stanford Instruments), усиление 10⁴; система сбора данных USB‑4431 (National Instruments).

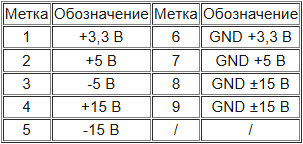

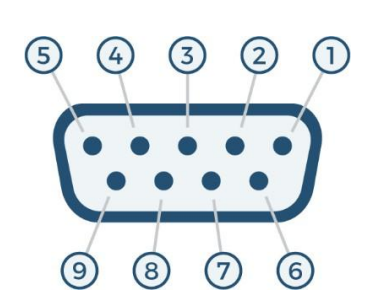

Обозначение выходов:
| Параметр | Значение | Ед.измерения | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Выходное напряжение | + 3,3 | ± 5 | ± 15 | В | |||||||
| Выходной ток | 500@+3,3 В | 200@±5 В / ±15 В | мА | ||||||||
| Суммарная мощность | 6@без нагрузки - 20@макс. | Вт | |||||||||
| Уровень пульсации (RMS) | 2,8-14@0,1 Гц–50 кГц | мкВ | |||||||||
| Плотность шума (PSD) | ≤ 20@1 кГц,−5 В | нВ/√Гц | |||||||||
| Точность напряжения | 1@-5В | % | |||||||||
| Защита | Защита от короткого замыкания на входе/выходе |
|
|||||||||
| Выходной интерфейс | Разъём DB9, гнездо (мама) | - | |||||||||
| Источник питания | Стандартная розетка IEC-C14 для входного напряжения AC 220 В | - | |||||||||
- Питание высокоточных оптических/лазерных систем.
- Прецизионные электронные измерительные приборы.
- Оборудование для квантовых измерений и исследований по физике.
- Лабораторные задачи, требующие источник питание с низким уровнем шума.
