RS-UPR-07 - сверхточный источник опорного напряжения
Сверхточный источник опорного напряжения RS-UPR-07.
- Выходное напряжение: 7,18 В (возможность регулировки).
- Начальная точность: ±2 ppm.
- Кратковременная стабильность: ≤ 1 ppm@24 часа.
- Плотность шума: ≤ 0,2 ppm/√Гц@0,1 Гц.
- Выходной ток: ≤ 10 мА.
RS‑UPR-07 — высокоточный источник опорного источник на базе эталонной микросхемы LTZ1000. Оптимизирован для долговременной стабильности и ультранизкого шума, обеспечивает уровень шума 0,2 ppm/√Гц (при 0,1 Гц). Подходит для высококлассных измерительных систем, научного оборудования и метрологических приборов, где важны стабильность напряжения и устойчивость к низкочастотным шумам. Конструктивные особенности: многослойная термоизоляция, малошумная фильтрация и прецизионно согласованные резисторы.
Особенности:
- Ультранизкий шум: 0,2 ppm/√Гц (при 0,1 Гц).
- Высокая стабильность: выход 7,18 В; долгосрочный дрейф ≤ 2 ppm.
- Низкий температурный коэффициент: ≤ 0,05 ppm/°C.
- Многослойная термоизоляция: подавляет внешние температурные колебания.
- Встроенное подавление шума питания: не требуется специальный низкошумный источник.
- Стандартные 4‑мм «банановые» гнёзда: совместим с измерительными приборами.
- Низкое энергопотребление: ≤ 0,8 Вт суммарно для длительной непрерывной работы.

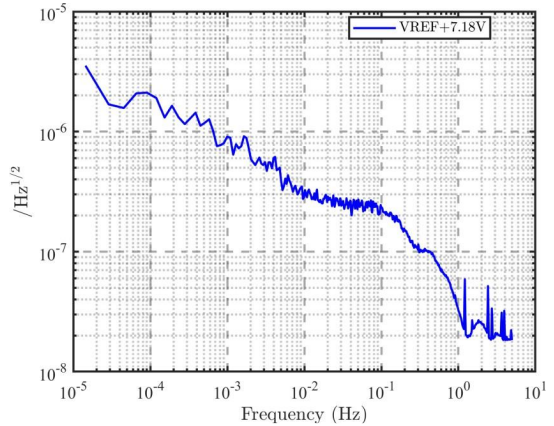

![]() Рисунок 1. 24‑часовой спектральный анализ (PSD) шума. |
|

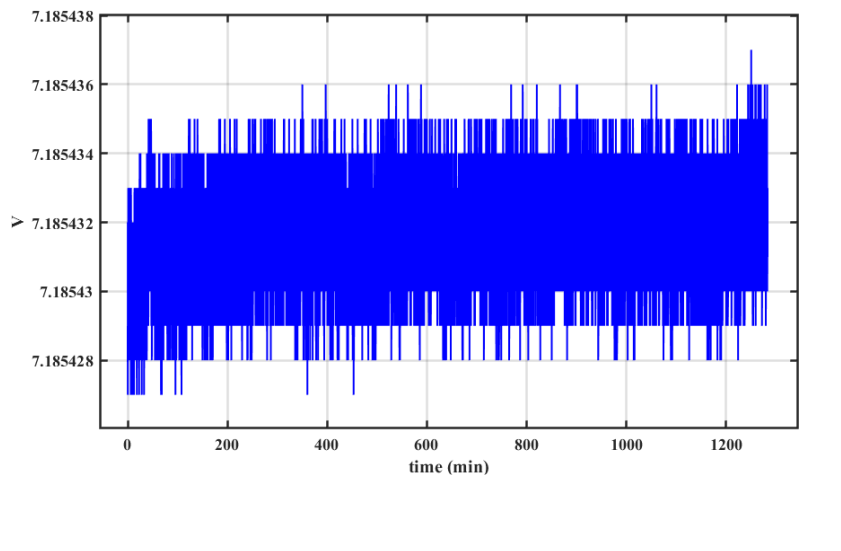

Рисунок 2. Данные во временной области за 24 часа. |
Оборудование: Keithley 2002 (мультиметр 8,5‑разрядный).
Условия: стандартная лабораторная среда, непрерывная регистрация в течение 24 часов.
Результаты:
- Колебание напряжения за 24 часа: ≤ 5 мкВ.
- Шум ≤1 ppm/√Гц при 1 мГц (0,001 Гц).
- Шум ≈ 0,2 ppm/√Гц при 0,1 Гц.

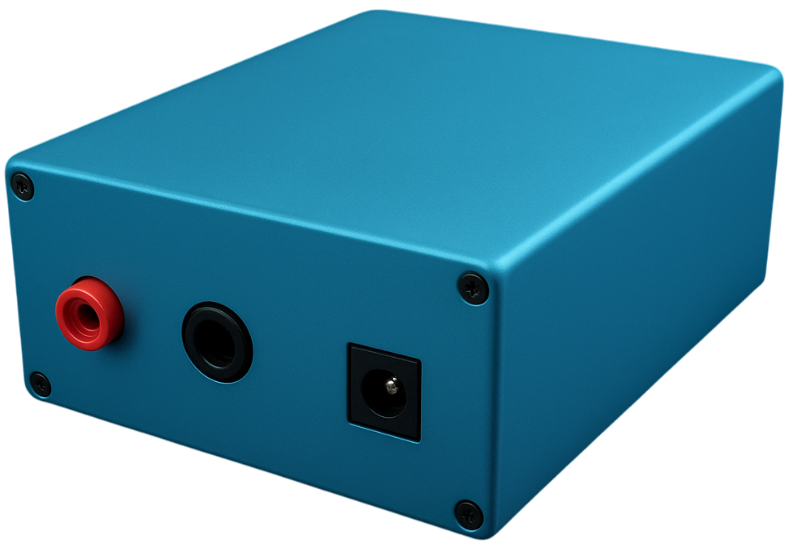

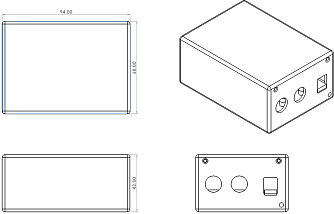

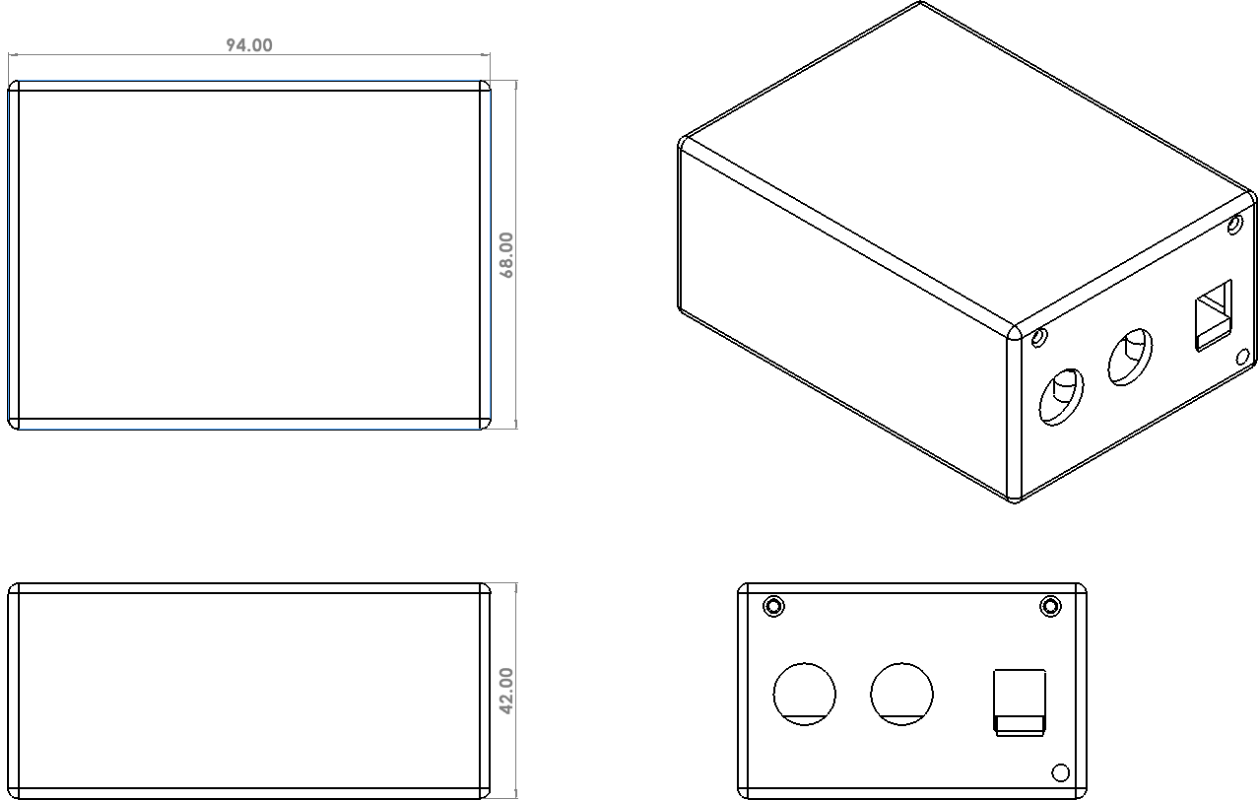

Описание портов:
- OUT/GND: Выход (позолоченные «банановые» гнёзда; красный = «+», чёрный = GND/общий).
- DC: Вход питания постоянного тока.
- M4: Резьбовой заземляющий контакт М4 с позолоченной стойкой.
Параметр | Значение | Ед.измерения | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Выходное напряжение | 7 | 18 | В | ||||||||
Начальная точность |
± 2 |
ppm | |||||||||
Кратковременная стабильность | ≤ 1@24 ч | ppm | |||||||||
Долговременный дрейф | ≤ 2 | ppm | |||||||||
Коэффициент температурного дрейфа | ≤ 0,05 | ppm/°C | |||||||||
Выходной ток | ≤10 | мА | |||||||||
Плотность шума | ≤ 0,2@0,1 Гц | ppm/√Гц | |||||||||
Выходное сопротивление | 0,1 | Ом | |||||||||
Время прогрева/выхода на режим | ≤ 20 | мин | |||||||||
Интерфейс | Банановые гнёзда | - | |||||||||
Экранирование | Корпус из алюминиевого сплава, заземлен | - | |||||||||
Рабочая температура | 15...35 | °C | |||||||||
Источник питания | DC 15 | В | |||||||||
Потребляемая мощность | ≤ 0,8 | Вт |
- Системы прецизионных квантовых измерений.
- Подстройка и стабилизация частоты лазера.
- Опорные источники для высокоточных систем ЦАП/АЦП.
- Лабораторные высокостабильные эталонные источники.
- Исследования в области физики, метрологии и материаловедения.
- Обнаружение гравитационных волн и атомная интерферометрия.
