SSP-RS-Lock - контроллер стабилизации частоты лазера

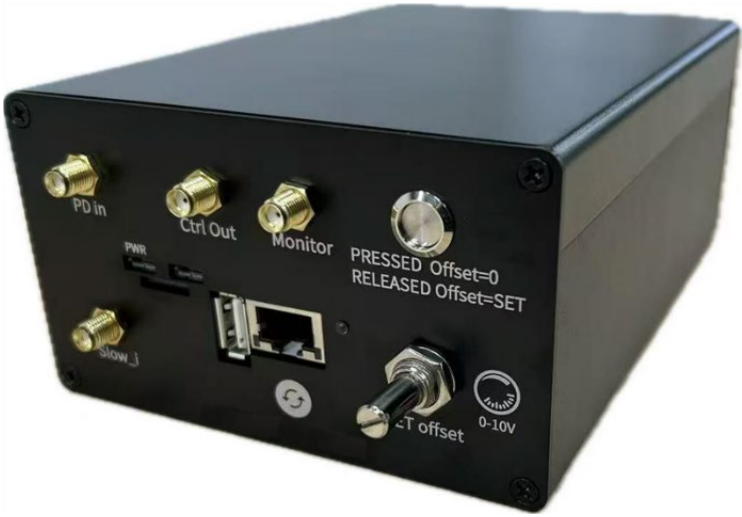

Контроллер стабилизации частоты лазера SSP-RS-Lock.
  • Диапазон входного напряжения: 0-5 В.
  • Частота дискретизации: 125 Мвыб/с.
  • Разрешение АЦП: 14 бит.
  • Сопротивление нагрузки: 50 Ом.
  • Частота модуляции: 50 МГц.

SSP-RS-Lock — это специально разработанный контроллер стабилизации частоты лазера на базе ПЛИС Red Pitaya. Управление синхронизацией частоты лазера осуществляется в приложении «Linien», которое позволяет легко реализовывать сканирование частоты лазера, модуляцию, демодуляцию, синхронизацию сервоприводов и другие функции.

Особенности:

  • Высокопроизводительная аппаратная платформа ПЛИС серии ZYNQ.
  • Безопасность и простота в использовании: совместимость с основными лазерными контроллерами, простой и удобный пользовательский интерфейс.
  • Автоматическая оптимизация параметров модуляции и демодуляции на основе машинного обучения.
  • Автоматическая настройка частоты, алгоритмы защиты от шума и дрожания для выбранных сигналов ошибок.
  • Функция анализа шума регистрирует спектральную плотность мощности (СПМ) сигнала ошибки для анализа шума заблокированного лазера и оптимизации параметров PID.
  • Встроенный высококачественный модуль преобразования сигнала, совместимый с основными детекторами частичных разрядов.
  • Встроенный прецизионный модуль опорного напряжения и генерации напряжения смещения, выходной буферный чип, поддержка прямого привода пьезокерамики (10 В).

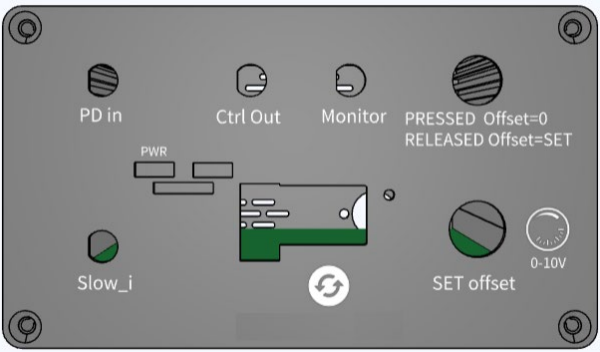

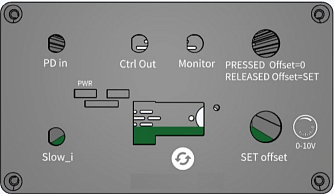

Схема панели:

Схема работы устройства:

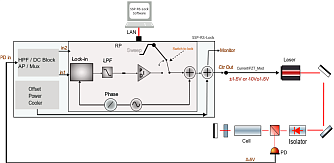

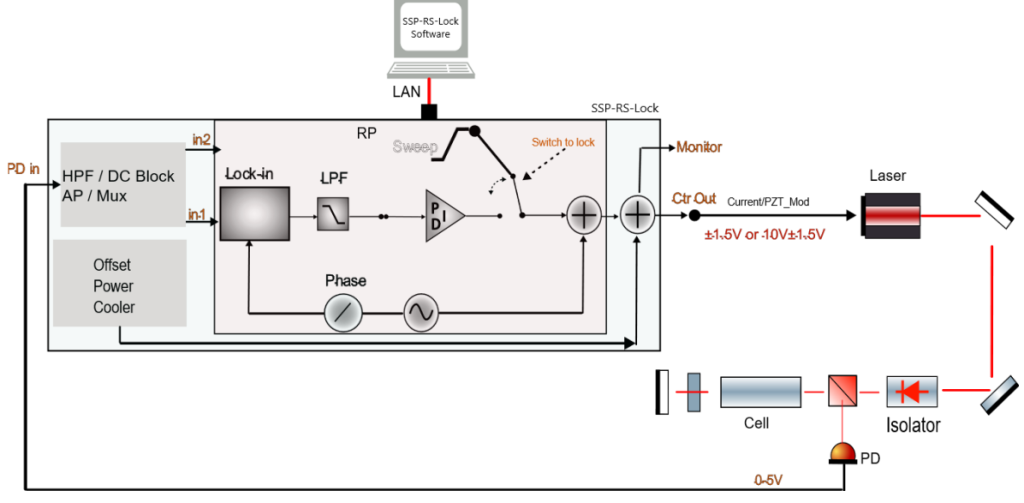

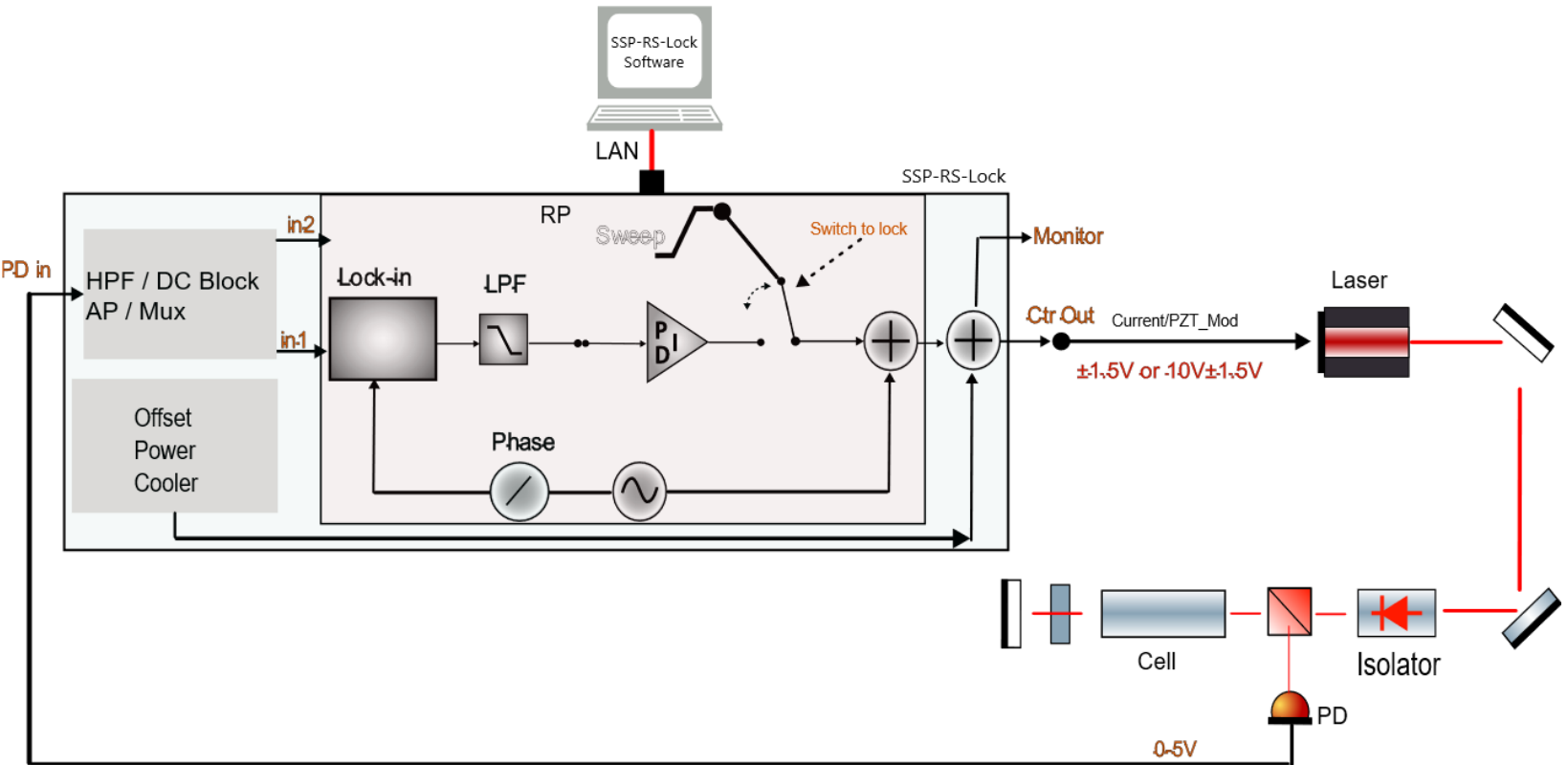

Принципиальная схема работы системы стабилизации частоты лазера SAS.

На рисунке выше показана принципиальная схема работы системы стабилизации частоты лазера при стабилизации частоты на стороне пика спектра. Все подключения внутри рамки относятся к внутреннему устройству SSP-RS-Lock.

Пользователю достаточно подключить соответствующие входы и выходы, после чего все операции выполняются через браузер, подключенный к аппаратному обеспечению (через LAN, Wi-Fi и т.д.).

Параметр Значение Ед.измерения
Входной сигнал
Количество каналов 1
Полоса пропускания РЧ входа DC 60 МГц
Входное сопротивление Высокий импеданс
Диапазон входного напряжения 0 - 5 В
Ток входного сигнала DC
Частота дискретизации 125 Мвыб/с
Разрешение АЦП 14 бит
Выходной сигнал

Количество каналов 1

Полоса пропускания РЧ входа DC 60 МГц
Сопротивление нагрузки 50 Ом
Диапазон выходного напряжения ± 1,5 (±10 опционально) В
Частота дискретизации 125 Мвыб/с
Разрешение ЦАП 14 бит
Модуляция и демодуляция
Частота сканирования треугольной волны 0,12 Гц – 3,8 кГц
Диапазон сканирования треугольной волны ± 1,5 (±10 опционально) В
Частота модуляции DC 50 МГц
Диапазон регулировки фазы модуляции 0 - 360 °
Частота демодуляции Поддержка 1f/2f/3f/4f/5f
PID-модуль
Задержка обратной связи 320 / 125 (только при использовании функции PID) нм
Диапазон регулировки P/I/D 0-8191
Другие функции Подключение по локальной сети/USB, поддержка Wi-Fi
Размеры (Ш×Г×В) 120×165×69 мм

  • Лазерная спектроскопия.
  • Квантовые вычисления.
  • Квантовые прецизионные измерения.
  • Лазерное охлаждение и захват атомов.
  • Время-частотные стандарты.
  • Эксперименты по атомной и молекулярной физике.

Модель Описание
SSP-RS-Lock Контроллер стабилизации частоты лазера. Количество каналов: 1. Диапазон входного напряжения: 0-5 В. Частота дискретизации: 125 Мвыб/с. Разрешение АЦП/ЦАП: 14 бит.
