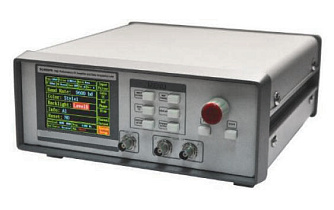

DCS500PA - синхронный усилитель
DCS500PA - высокопроизводительный синхронный усилитель с диапазоном частот от 50 мГц до 120 кГц, предназначенный для спектроскопических систем.
- Шкала чувствительности от 1 нВ до 1 В.
- Временные константы от 10 мкс до 30 с.
- CMMR до 100 дБ.
Производитель: EV
Прибор DCS500PA применяется для обнаружения слабых сигналов на фоне сильных шумов, в частности для выделения полезного сигнала в спектроскопии. ПРибор генерируют свой собственный внутренний опорный сигнал с помощью фазовой автоподстройки частоты, привязанной к внешнему опорному сигналу.
Особенности:
- Диапазон частот от 50 мГц до 120 кГц
- Низкошумящие входы тока и напряжения
- Полномасштабная чувствительность от 1 нВ до 1 В.
- Временные константы, простирающиеся от 10 мкс до 30 с.
- Динамический резерв до 100 дБ.
- CMMR до 100 дБ .
Сигнальный канал
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Режим входного напряжения | Несимметричный или дифференциальный | |
| Чувствительность (полная шкала) | 1 нВ - 1 В в последовательности 1-2-5 | |
| Ток на входе | 106 - 108 | В/А |
| Импеданс (напряжение) | 10 МОМ // 25 пФ, переменный ток или постоянный ток | |
| Импеданс (ток) | 1 (к потенциально заземленной точке) | кОм |
| C.M.R.R. | > 100 (до 10 кГц, уменьшаясь на 6 дБ/окт) | дБ |
| Динамический запас | > 100 | дБ |
| Точность усиления | 0,2 тип, 1 макс. | % |
| Шум | <10 на частоте 1 кГц | нВ/√ Гц |
| <0,13 на частоте 1 кГц | пА/√Гц | |
| <0,013 на частоте 100 Гц | пА/√Гц | |
| Линейный фильтр | 50/60 и 100/120 | Гц |
| Заземление | BNC может быть заземлен или проложен 1 кОм к землю |
Канал для прохождения опорного сигнала
| Параметр | Значение | Ед. измерения |
|---|---|---|
| На входе | ||
| Диапазон частот | 50м - 120к | Гц |
| Вход опорного сигнала | TTL или синусоида | |
| Входной импеданс | 10 МОМ // 25 пФ | |
| Фаза | ||
| Разрешение | 0,01 (шаг) | ° |
| Абсолютное разрешение фазы | < 1 | ° |
| Относительное разрешение фазы | < 0,01 | ° |
| Фазовые шумы | ||
| Внутренний источник | Синтезирован, < 0,0001 (rms на 1 кГц) | ° (rms на 1 кГц) |
| Внешний источник | 0,005 (постоянная времени 100 мс, 12 дБ/окт) | ° (rms на 1 кГц) |
| Дрейф | < 0,1 (ниже 10 кГц) | °/℃ |
| < 0,5 (выше 10 кГц) | °/℃ | |
| Гармоника | 2Ф, 3Ф, ... нФ до 120 кГц (n < 32,767) | |
| Время обнаружения | ||
| Внутренний источник | Мгновенное обнаружение | |
| Внешний источник | (2 цикла + 5 мс) или 40 мс, в зависимости от того, что больше | |
Демодулятор
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Стабильность | ||
| Цифровые выходы | Без дрейфа нуля при всех настройках | |
| Дисплей | Без дрейфа нуля при всех настройках | |
| Аналоговые выходы | < 5 для всех настроек динамического резерва | ppm / ℃ |
| Гармоническое отклонение | - 90 | дБ |
| Временные константы | 10мк - 3к (< 200 Гц) | сек |
| 10мк - 30 (> 200 Гц) | сек | |
| (6, 12, 18, 24) | дБ/окт | |
| Синхронный фильтр | Доступно ниже 20 | Гц |
Внутренний генератор
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Частота | ||
| Диапазон | 50м - 120к | Гц |
| Точность | 25 ppm + 30 мкГц | |
| Разрешение | 1 | мГц |
| Искажение | - 80 (f < 10 кГц) | дБн |
| - 70 (f < 10 кГц) | дБн | |
| Амплитуда | 0,10 - 1 | Vrms |
| Точность | 1 | % |
| Стабильность | 50 | ppm/℃ |
| Выход | Синусоида, выходной импеданс 50 | Ом |
Прочие характеристики
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Дисплей | ||
| Экран | 3,5 дюйма, 320 × 240 TFT | |
| Количество отображения | 4 канала данных для отображения X, Y, R и θ | |
| Тип дисплея | Широкое числовое считывание | |
| Выходы CH1 и CH2 | ||
| Функция | X, Y, R, θ | |
| Амплитуда | ± 5 | В |
| Импеданс | 100 | Ом |
| Интерфейсы | ||
|
|
RS232 и RS232 для USB-интерфейсов. Все инструменты | |
|
|
Функции можно контролировать и считывать через интерфейсы USB | |
| Общие характеристики | ||
| Напряжение | 220/240 (переменный ток) | В |
| Частота | 50/60 | Гц |
| Мощность | 30 | Вт |
| Габариты (ШхДхВ) | 259 х 320 х 115 (с ножками) | мм |
| 259 х 320 х 102 (без ножек) | мм | |
| Вес | 3,2 | кг |
- Спектроскопия.
- Радиосвязь.
- Навигация.
- Геофизика.
- Астрономия.
DCS500PA - высокопроизводительный I/V-усилитель 4336.19(Kб)
