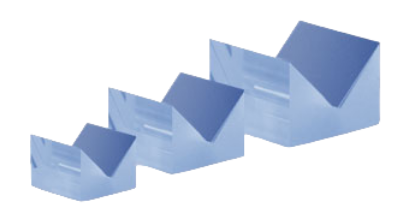

HRM - призмы с V-образной формой и серебряным покрытием
- Материал: Borofloat 33.
- Покрытие: серебряное.
- Размеры (Д×В): 10×8 / 12,7×9,35 / 25,4×18,7 мм.
- Диапазон длин волн: 450 нм - 20 мкм.
- Коэффициент отражения: >96%.

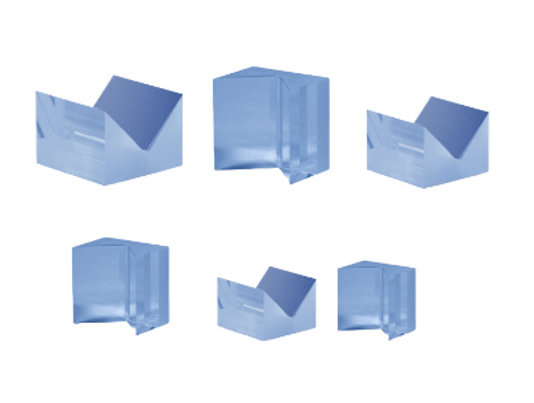

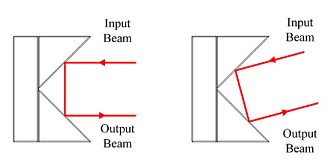

Компания LBTEK предлагает призмы V-образной формы (V-образные призмы) серебряным покрытием серии HRM, предназначенные для отклонения оптического пучка. Призма серии HRM состоит из квадратной подложки, интегрированной с двумя треугольными призмами. Конструкция изготовлена из боросиликатного стекла с высоким коэффициентом пропускания и низкой интенсивностью флуоресценции во всем спектральном диапазоне. Наклонные грани призм покрыты серебряной пленкой с защитным металлическим слоем, обеспечивающим отражательную способность более 96 % в видимом и ближнем ИК-диапазонах. В отличие от плоского зеркала призма V-образной формы серии HRM обеспечивает параллельность отражённого и падающего света, исключая при этом их наложение и, следовательно, интерференцию. Фиксированный угол между гипотенузными гранями двух прямоугольных призм обеспечивает точное возвращение пучка по сравнению с ручной юстировкой двух зеркал.
К заказу доступны призмы с диапазоном длин волн: 450 нм - 20 мкм. Размер конструкции представлен 3 вариациями (Д×Ш×В): 10×10×8, 12,7×12,7×9,35 и 25,4×25,4×18,7 мм. Помимо стандартных призм с серебренным покрытием, LBTEK также предлагает услуги по индивидуальному заказу с использованием других типов покрытий и других размеров.
| Параметр | Значение | Ед.измерения | ||
|---|---|---|---|---|
|
Материал
|
Borofloat 33 | |||
|
Покрытие
|
серебряное | |||
|

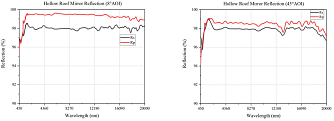

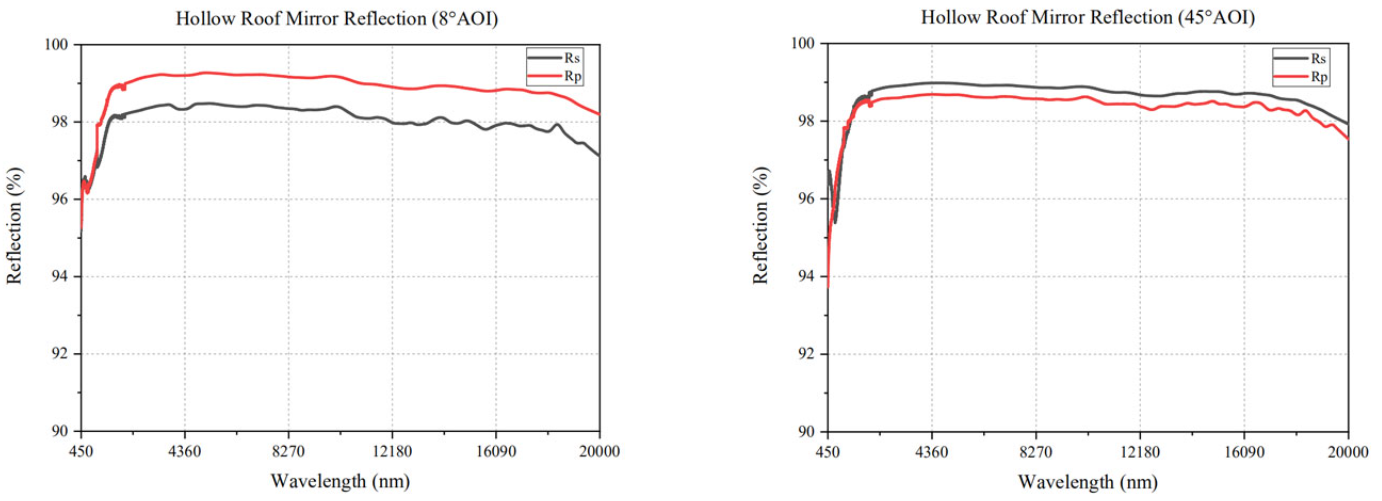

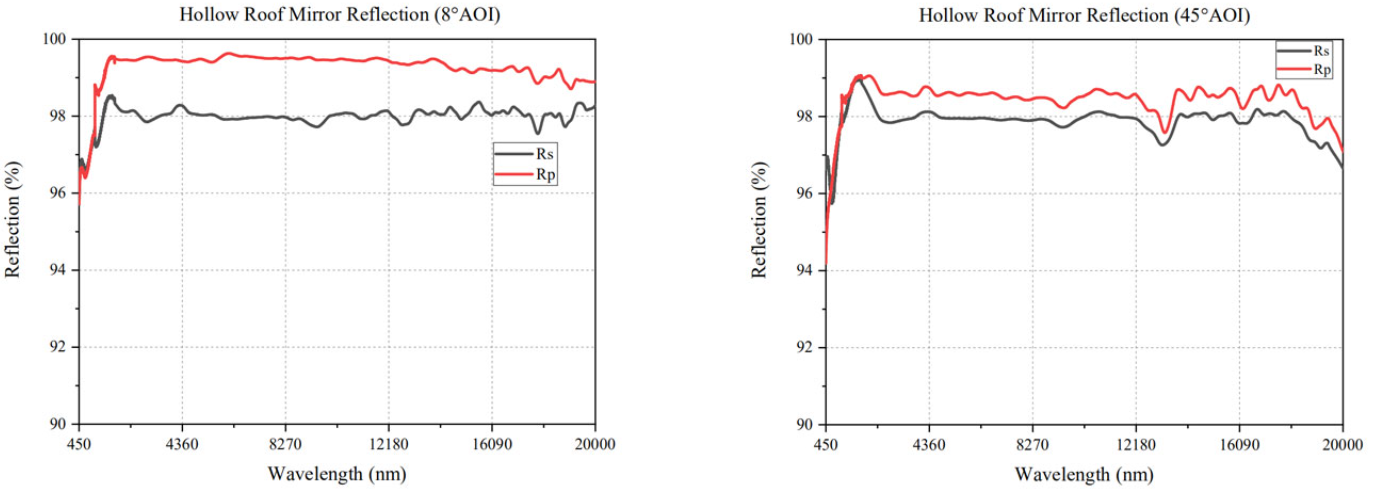

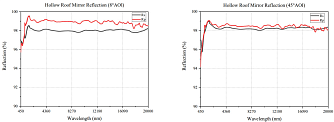

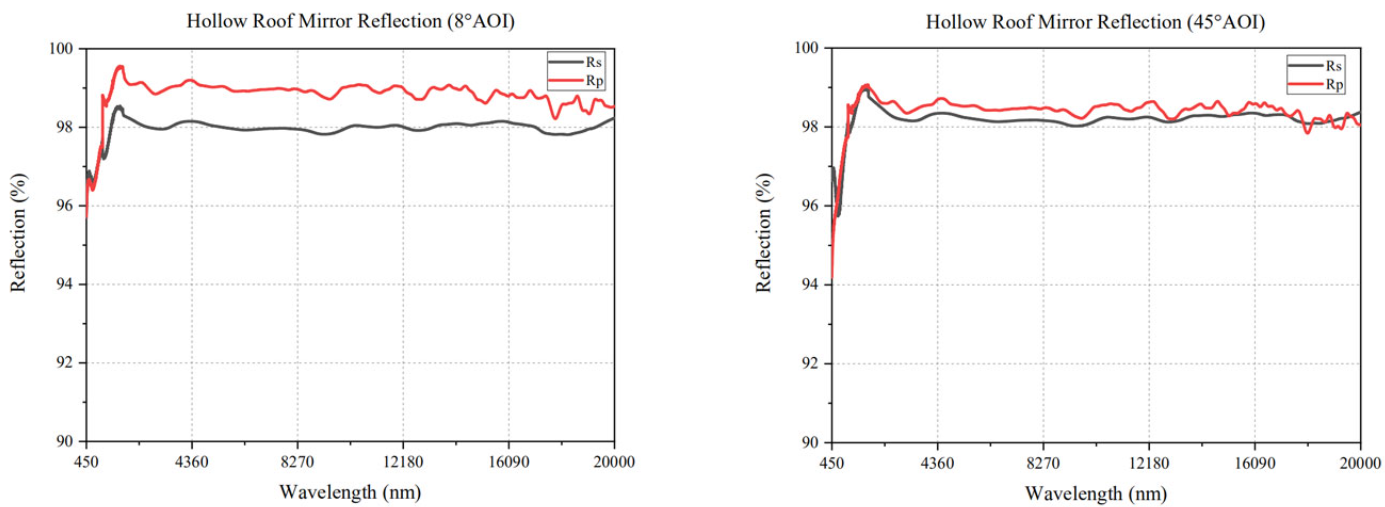

Коэффициент отражения
|
Ravg>96%a при 450 нм-2,0 мкм Ravg> 97,5%a при 2,0-20 мкм |
% | ||
|
Диапазон длин волн
|
450-20000 | нм | ||
|

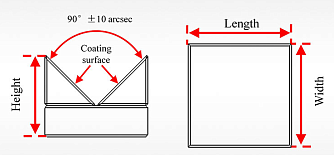

Размер
|
10×10×8 | 12,7×12,7×9,35 | 25,4×25,4×18,7 | мм |
|
Допуск по толщине
|
±0,25 | мм | ||
|
Угол между наклонными гранями
|
90°±10 угл.сек |
|
||
|
Чистая апертура
|
90 | % | ||
|
Качество обработки поверхности
|
40/20 | s/d | ||
|
Параллелизм |
<3 |
угл.мин | ||
