RAP2 - прямоугольные призмы из UVFS

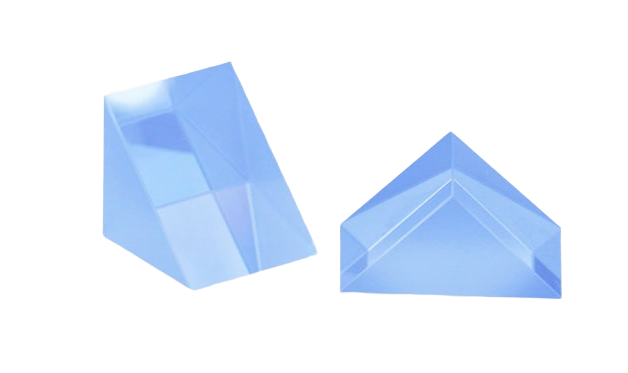

Прямоугольные призмы без покрытия серии RAP2 предназначены для изменения направления светового пучка.
- Материал: UVFS.
- Без покрытия.
- Длина стороны: 12,5 / 15 мм.

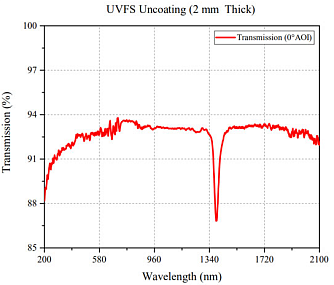

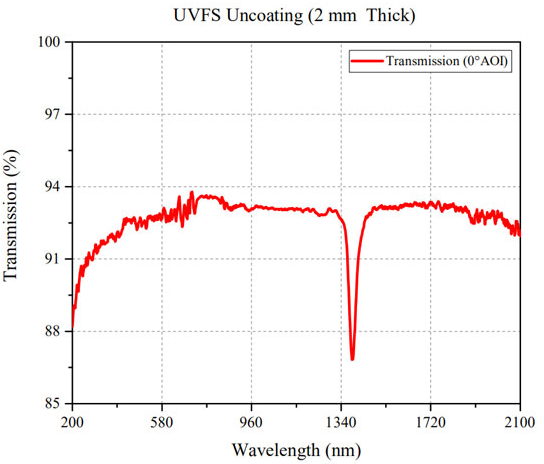

- Диапазон длин волн: 200 нм - 2,1 мкм.
- Применение: изменение направления излучения.
Производитель: LBTEK
Компания LBTEK предлагает прямоугольные призмы без покрытия серии RAP2, которые обеспечивают отклонение светового пучка на 90° или 180° за счёт эффекта полного внутреннего отражения. Эти призмы подходят для работы в широком спектральном диапазоне от 200 нм до 2,1 мкм. При падении света на прямоугольную грань происходит отклонение на 90° за счёт однократного отражения. При использовании наклонной грани свет отклоняется на 180° за счёт двукратного отражения, возвращаясь в исходном направлении. Призмы серии RAP2 изготовлены из высококачественного УФ-плавленого кварца. К заказу доступны прямоугольные призмы без покрытия в двух размерах: длина стороны 12,5 и 15 мм.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Модель | RAP2125 | RAP215 | |
| Материал | UVFS | ||
|
Покрытие
|
без покрытия | ||
|
Диапазон длин волн
|
200-2100 | нм | |
|
Размер
|
12,5x12,5x12,5 | 25x25x25 | мм |
|
Размерный допуск
|
+0 / -0,1 | мм | |
|
Угловой допуск
|
<3 | угл.мин | |
|
Чистая апертура
|
70 (Д х Ш) | % | |
|
Плоскостность поверхности(@ 633 нм)
|
λ/10 | ||
|
Качество обработки поверхности
|
40/20 | s/d | |
RAP2 - прямоугольные призмы из UVFS 328.55(Kб)
