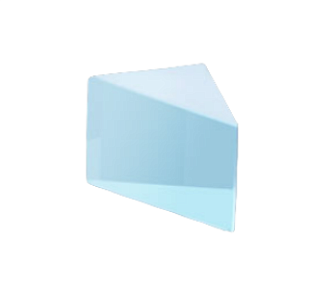

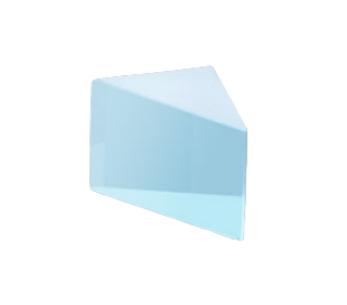

RAP-A - прямоугольные зеркальные призмы с диэлектрическим покрытием

Прямоугольные зеркальные призмы с диэлектрическим покрытием серии RAP-A предназначены для изменения направления светового пучка.
  • Материал: N-BK7.
  • Покрытие: диэлектрическое.
  • Длина стороны: 5 / 10 / 12,5 / 20 / 25 мм.
  • Рабочая длина волны: 400-750 нм.
  • Коэффициент отражения: >99%.
Производитель:  LBTEK

Компания LBTEK предлагает прямоугольные зеркальные призмы с диэлектрическим покрытием серии RAP-A. Прямоугольные призмы широко применяются для изменения направления светового пучка или поворота изображения на 90° и 180°. В зависимости от ориентации призмы изображение может быть перевёрнутым или зеркально отражённым (слева направо). Диэлектрической пленкой покрыта плоскость, очерченная гипотенузами треугольников.

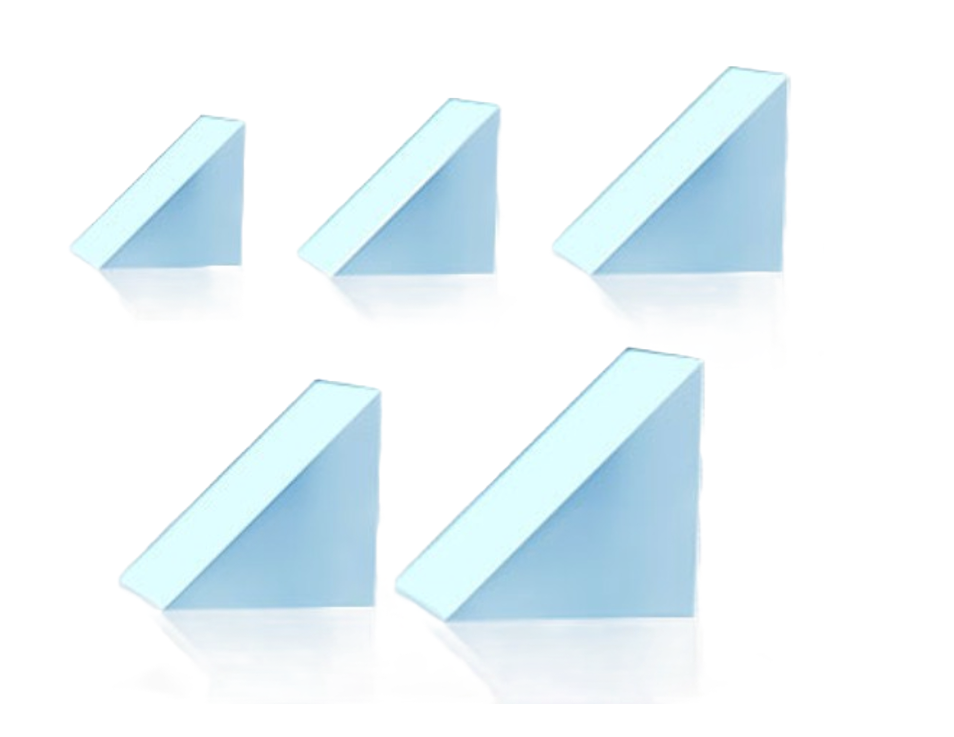

Коэффициент отражения в рабочем диапазоне длин волн достигает >99%. Диапазон длин волн: 400-750 нм. Призмы серии RAP-A изготовлены из высококачественного оптического стекла N-BK7 и представляют собой прямоугольные призмы с 5 вариациями длин сторон (Д, см.схему): 5, 10, 12,5, 20, 25 мм.


Параметр Значение Ед.измерения
Модель
RAP105-RA-A RAP110-RA-A RAP112-RA-A RAP120-RA-A RAP125-RA-A
Материал
N-BK7
Покрытие
диэлектрическое
Коэффициент отражения
Ravg>99%a (при угле падения 45°) %
Диапазон длин волн
400-750 нм
Размер
5x5x5 10x10x10 12,5x12,5x12,5 20x20x20 25x25x25 мм
Размерный допуск
±0,1 мм
Угловой допуск
±3 угл.мин
Чистая апертура
70 (Д х Ш) %
Плоскостность поверхности (при 633 нм) λ/10
Качество обработки поверхности
10/5 s/d


Модель Описание
RAP105-A Прямоугольная зеркальная призма с диэлектрическим покрытием. Диэлектрической пленкой покрыта плоскость, очерченная гипотенузами треугольников. Диапазон длин волн: 400-750 нм. Размер: 5×5×5 мм.
RAP110-A Прямоугольная зеркальная призма с диэлектрическим покрытием. Диэлектрической пленкой покрыта плоскость, очерченная гипотенузами треугольников. Диапазон длин волн: 400-750 нм. Размер: 10×10×10 мм.
RAP112-A Прямоугольная зеркальная призма с диэлектрическим покрытием. Диэлектрической пленкой покрыта плоскость, очерченная гипотенузами треугольников. Диапазон длин волн: 400-750 нм. Размер: 12,5×12,5×12,5 мм.
RAP120-A Прямоугольная зеркальная призма с диэлектрическим покрытием. Диэлектрической пленкой покрыта плоскость, очерченная гипотенузами треугольников. Диапазон длин волн: 400-750 нм. Размер: 20×20×20 мм.
RAP125-A Прямоугольная зеркальная призма с диэлектрическим покрытием. Диэлектрической пленкой покрыта плоскость, очерченная гипотенузами треугольников. Диапазон длин волн: 400-750 нм. Размер: 25×25×25 мм.
