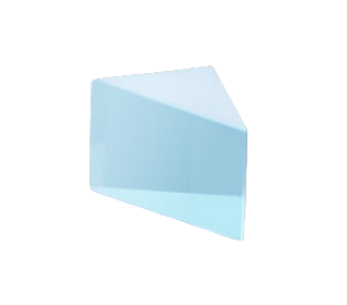

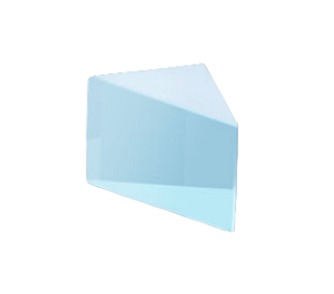

RAP-AG - прямоугольные зеркальные призмы с серебряным покрытием
Призмы компании LBTEK предназначены для изменения направления светового пучка.
- Материал: N-BK7.
- Покрытие: серебряное.
- Длина стороны: 5 / 10 / 12,5 / 20 / 25 мм.
- Рабочая длина волны: 450 нм - 20 мкм.
- Коэффициент отражения: >96%.
Производитель: LBTEK
Компания LBTEK предлагает прямоугольные зеркальные призмы с серебряным покрытием серии RAP-AG. Данная серия призм используются для направления световых лучей. Серебряной пленкой покрыта плоскость, очерченная гипотенузами треугольников.

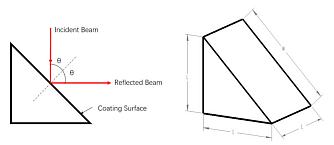

Коэффициент отражения в рабочем диапазоне длин волн достигает >96%. Диапазон длин волн: 450 нм - 20 мкм. Призмы серии RAP-AG изготовлены из высококачественного оптического стекла N-BK7 и представляют собой прямоугольные призмы с 5 вариациями длин сторон (см.схему): 5, 10, 12,5, 20, 25 мм.
| Параметр | Значение | Ед.измерения | ||||
|---|---|---|---|---|---|---|
|
Материал
|
N-BK7 | |||||
|
Покрытие
|
серебряное | |||||
|

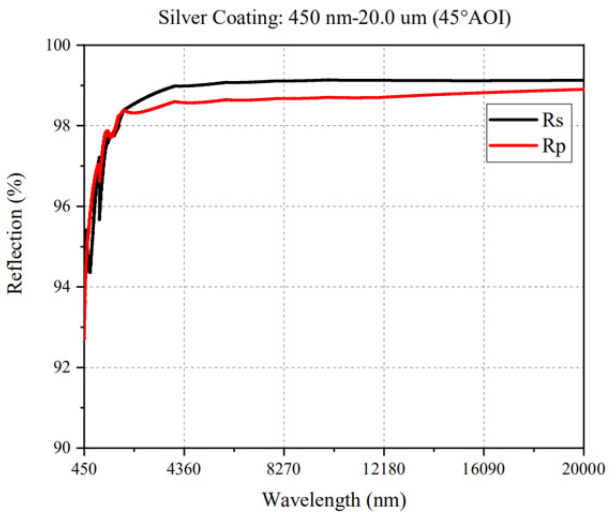

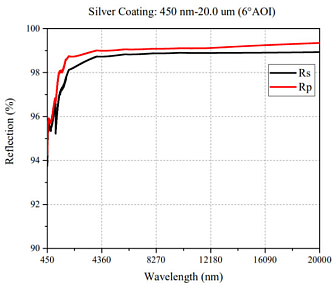

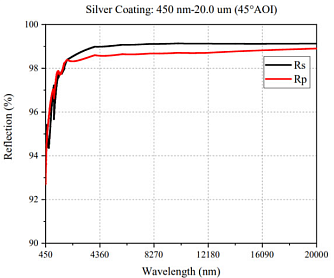

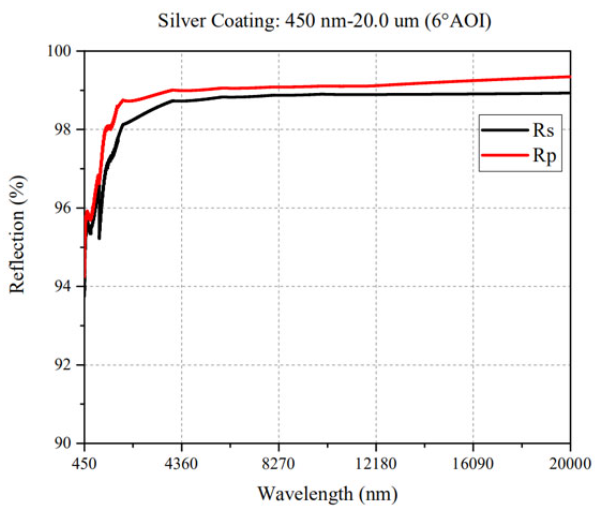

Коэффициент отражения
|
Ravg>96%a (при угле падения 45°) | % | ||||
|
Диапазон длин волн
|
450-20000 | нм | ||||
|
Размер
|
5x5x5 | 10x10x10 | 12,5x12,5x12,5 | 20x20x20 | 25x25x25 | мм |
|
Размерный допуск
|
±0,1 | мм | ||||
|
Угловой допуск
|
±3 | угл.мин | ||||
|
Чистая апертура
|
70 (Д х Ш) | % | ||||
|
Плоскостность(@ 633 нм)
|
λ/10 | |||||
|
Качество обработки поверхности
|
40/20 | s/d | ||||
