RAP-B - прямоугольные зеркальные призмы с диэлектрическим покрытием
Призмы компании LBTEK предназначены для изменения направления светового пучка.
- Материал: N-BK7.
- Покрытие: диэлектрическое.
- Длина стороны: 5 / 10 / 12,5 / 20 / 25 мм.
- Рабочая длина волны: 750-1100 нм.
- Коэффициент отражения: >99%.
Производитель: LBTEK
Компания LBTEK предлагает прямоугольные зеркальные призмы с диэлектрическим покрытием серии RAP-В. Данная серия призм используются для направления световых лучей. Диэлектрической пленкой покрыта плоскость, очерченная гипотенузами треугольников.

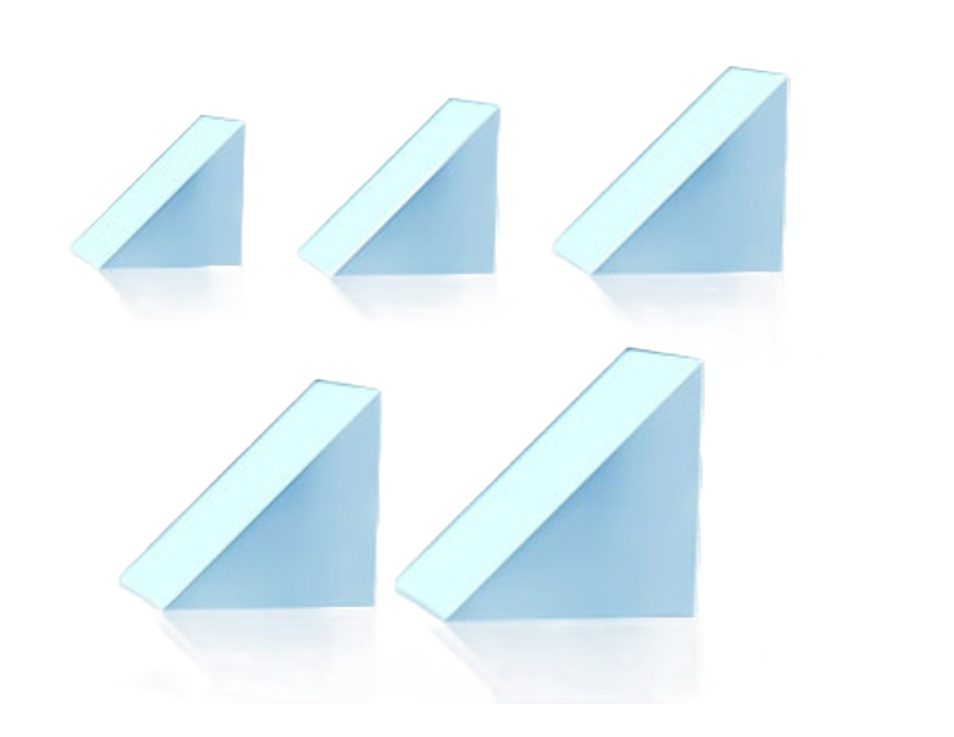

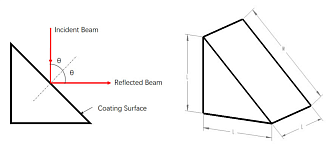

Коэффициент отражения в рабочем диапазоне длин волн достигает >99%. Диапазон длин волн: 750-1100 нм. Отражатели серии RAP-B изготовлены из высококачественного оптического стекла N-BK7 и представляют собой прямоугольные призмы с 5 вариациями длин сторон (L, см.схему): 5, 10, 12,5, 20, 25 мм.
| Параметр | Значение | Ед.измерения | ||||
|---|---|---|---|---|---|---|
| Материал | N-BK7 | |||||
|
Покрытие
|
диэлектрическое | |||||
|

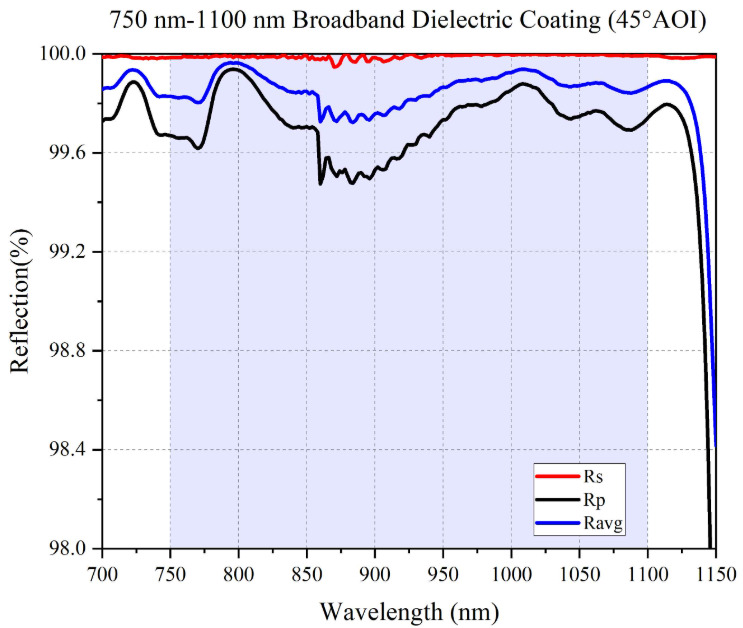

Коэффициент отражения
|
Ravg>99%a (при угле падения 45°) | % | ||||
|
Длина волны
|
750-1100 | нм | ||||
|
Размер
|
5x5x5 | 10x10x10 | 12,5x12,5x12,5 | 20x20x20 | 25x25x25 | мм |
|
Размерный допуск
|
±0,1 | мм | ||||
|
Угловой допуск
|
±3 | угл.мин | ||||
|
Порог повреждения
|
0,071Дж/см2 при 1030 нм，290fs,100Гц，Ø21,486 мкм (100 импульсов) | |||||
|
Чистая апертура
|
70 (Д х Ш) | % | ||||
|
Плоскостность поверхности (при 633 нм)
|
λ/10 |
|||||
|
Качество обработки поверхности
|
10/5 | s/d | ||||
