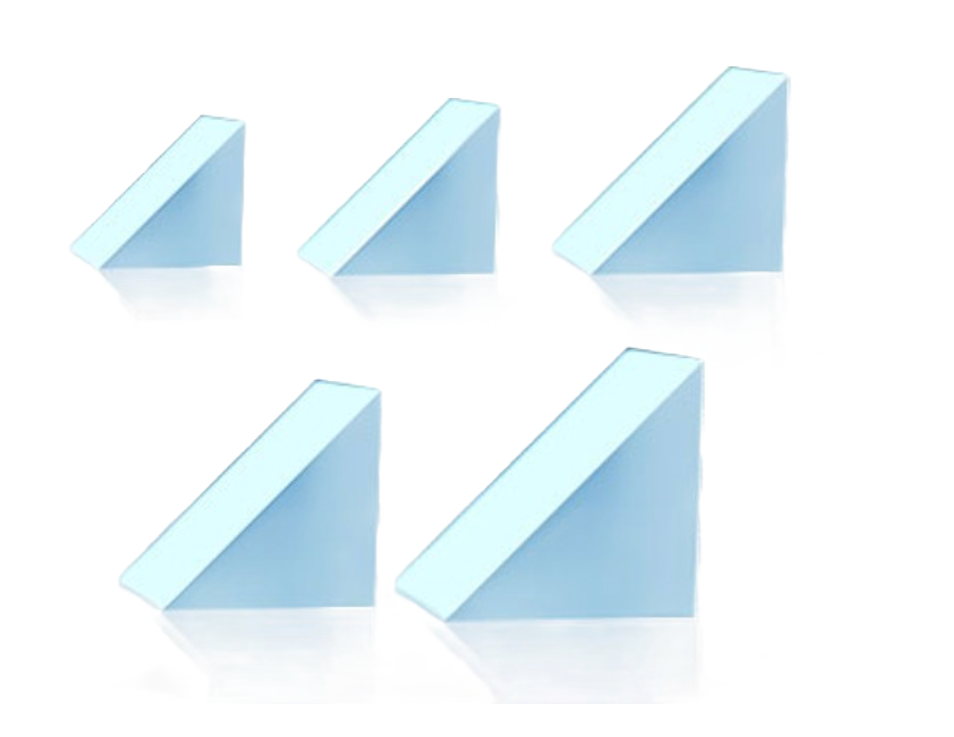

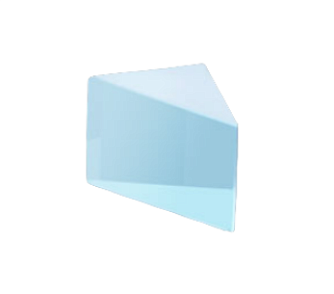

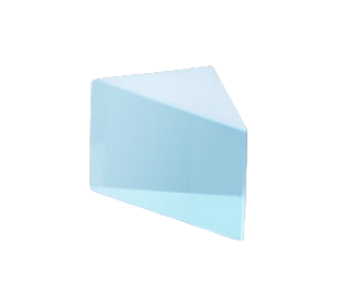

RAP-RA-A - прямоугольные зеркальные призмы с диэлектрическим покрытием
- Материал: N-BK7.
- Покрытие: диэлектрическое.
- Длина стороны: 5 / 10 / 12,5 / 20 / 25 мм.
- Рабочая длина волны: 400-750 нм.
- Коэффициент отражения: >99%.
Компания LBTEK предлагает прямоугольные зеркальные призмы с диэлектрическим покрытием серии RAP-RA-A. Прямоугольные призмы широко применяются для изменения направления светового пучка или поворота изображения на 90° и 180°. В зависимости от ориентации призмы изображение может быть перевёрнутым или зеркально отражённым (слева направо). Диэлектрическая пленка покрывает грани прямоугольной призмы, соответствующие катетам треугольника. Покрытие на прямоугольной грани позволяет увеличить оптический путь светового пучка.

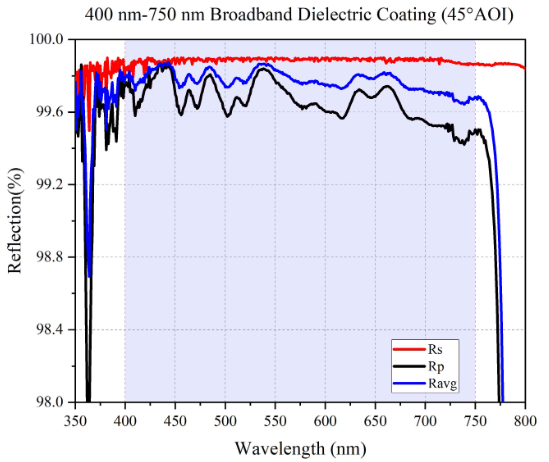

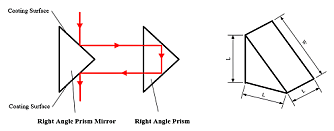

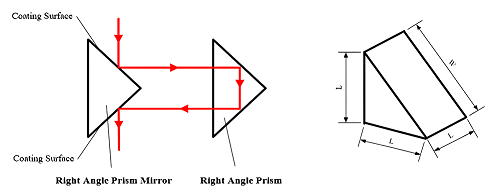

Диапазон длин волн: 400-750 нм. Коэффициент отражения в рабочем диапазоне длин волн достигает >99%. Призмы серии RAP-RA-A изготовлены из высококачественного оптического стекла N-BK7 и представляют собой прямоугольные призмы с 5 вариациями длин сторон (см.схему): 5, 10, 12,5, 20, 25 мм.
| Параметр | Значение | Ед.измерения | ||||
|---|---|---|---|---|---|---|
|
Модель
|
RAP105-RA-A | RAP110-RA-A | RAP112-RA-A | RAP120-RA-A | RAP125-RA-A | |
|
Материал
|
N-BK7 | |||||
|
Покрытие
|
диэлектрическое | |||||
|
Коэффициент отражения
|
Ravg>99%a (при угле падения 45°) | % | ||||
|
Диапазон длин волн
|
400-750 | нм | ||||
|
Размер
|
5x5x5 | 10x10x10 | 12,5x12,5x12,5 | 20x20x20 | 25x25x25 | мм |
|
Размерный допуск
|
±0,1 | мм | ||||
|
Угловой допуск
|
±3 | угл.мин | ||||
|
Чистая апертура
|
70 (Д х Ш) | % | ||||
| Плоскостность поверхности (при 633 нм) | λ/10 | |||||
|
Качество обработки поверхности
|
10/5 | s/d | ||||
