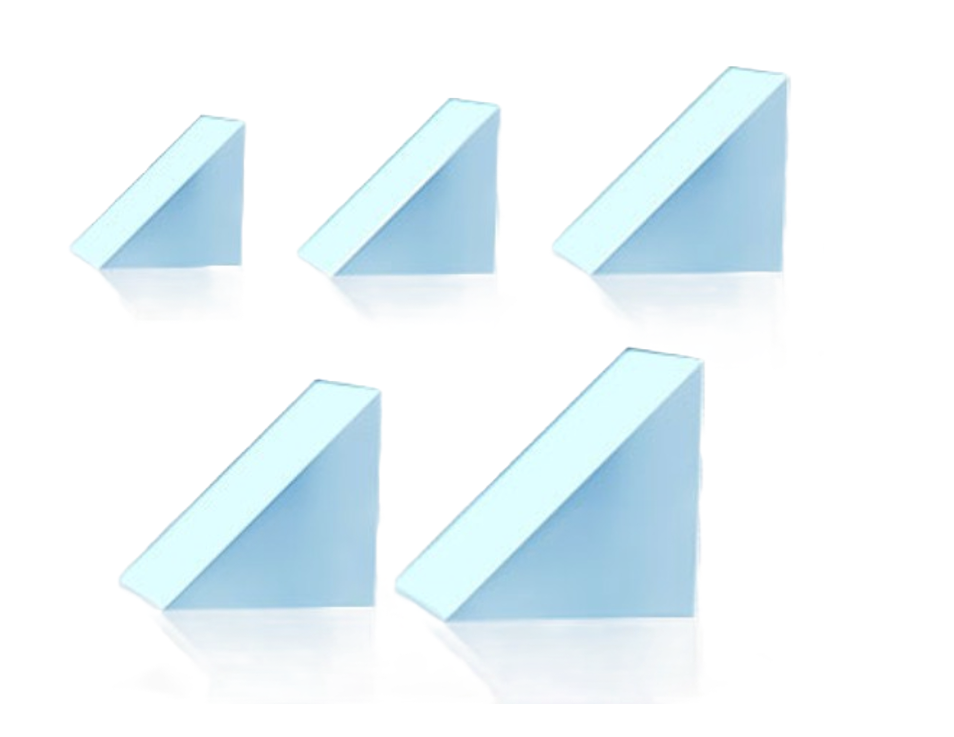

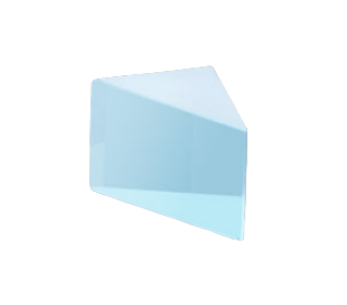

RAP-RA-B - прямоугольные зеркальные призмы с диэлектрическим покрытием
Призмы компании LBTEK предназначены для изменения направления светового пучка, в том числе и расширения его оптического пути.
- Материал: N-BK7.
- Покрытие: диэлектрическое.
- Длина стороны: 5 / 10 / 12,5 / 20 / 25 мм.
- Рабочая длина волны: 750-1100 нм.
- Коэффициент отражения: >99%.
Производитель: LBTEK
Компания LBTEK предлагает прямоугольные зеркальные призмы с диэлектрическим покрытием серии RAP-RA-В. Данная серия призм используются для направления световых лучей. Диэлектрическая пленка покрывает грани прямоугольной призмы, соответствующие катетам треугольника. Диэлектрической пленкой покрыты плоскости, очерченные катетами треугольников. Покрытие на прямоугольной грани позволяет увеличить оптический путь светового пучка.

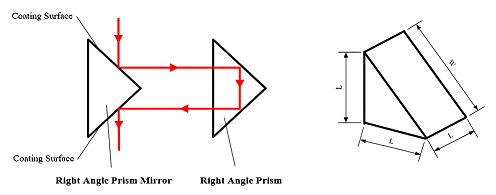

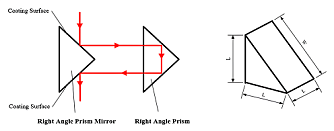

Диапазон длин волн: 750-1100 нм. Коэффициент отражения в рабочем диапазоне длин волн достигает >99%. Призмы серии RAP-RA-B изготовлены из высококачественного оптического стекла N-BK7 и представляют собой прямоугольные призмы с 5 вариациями длин сторон (см.схему): 5, 10, 12,5, 20, 25 мм.
|
Параметр
|
Значение | Ед.измерения | ||||
|---|---|---|---|---|---|---|
|
Материал
|
N-BK7 | |||||
|
Покрытие
|
диэлектрическое | |||||
|

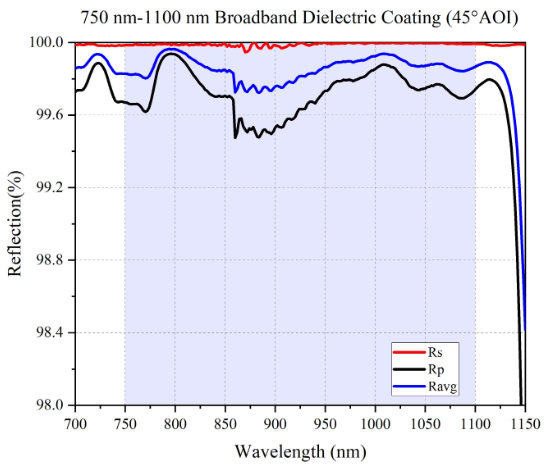

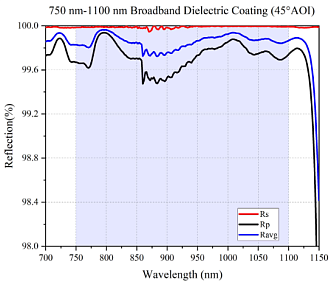

Коэффициент отражения
|
Ravg>99%a (при угле падения 45°) | % | ||||
|
Диапазон длин волн
|
750-1100 | нм | ||||
|
Размер
|
5x5x5 | 10x10x10 | 12,5x12,5x12,5 | 20x20x20 | 25x25x25 | мм |
|
Размерный допуск
|
±0,1 | мм | ||||
|
Угловой допуск
|
±3 | угл.мин | ||||
|
Чистая апертура
|
70 (Д х Ш) | % | ||||
|
Плоскостность поверхности (при 633 нм)
|
λ/10 |
|||||
|
Качество обработки поверхности
|
10/5 | s/d | ||||
