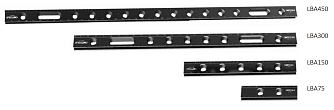

LBA - миниатюрные оптические рельсы типа "ласточкин хвост"
- омпактное исполнение.
- Миллиметровая шкала для удобства позиционирования.
- Материал — черный анодированный алюминий.
- Оснащены несколькими монтажными отверстиями и пазами М6 для крепления.
Оптические рельсы серии LBA с профилем «ласточкин хвост» разработаны для совместного использования с каретками LBB. На поверхность рельсов методом лазерной гравировки нанесена измерительная шкала с ценой деления 1,0 мм и цифровой маркировкой каждые 10 мм, что обеспечивает удобное и точное позиционирование. В зависимости от длины предусмотрены разные варианты крепления: для рельсов до 150 мм включительно предусмотрены резьбовые отверстия М6, для более длинных — монтажные пазы под зажимы. Изделия легко стыкуются с оптическими каретками и прижимными элементами, что значительно упрощает установку на оптические столы. Рельсы отличаются высокой точностью изготовления, получены методом экструзии с последующим профилированием по всей длине. На торцах предусмотрены цилиндрические штифты, позволяющие последовательно соединять несколько рельсов для наращивания общей рабочей длины.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Модель | LBA75 | LBA150 | LBA300 | LBA450 | |
| Длина | 75 | 140 | 300 | 450 | мм |
| Размер поперечного сечения |
9,6×19 |
мм | |||
| Материал | Чёрный анодированный алюминий |
|
|||
- Построение оптических трасс в научно-исследовательских лабораториях.
- Установка и точное позиционирование кареток LBB с оптическими элементами вдоль рельса.
- Сборка измерительных стендов для метрологии и калибровки.
- Использование в лазерных установках для перемещения зеркал, линз и делителей пучка.
- Монтаж на оптические столы через резьбовые отверстия М6 или крепёжные пазы под зажимы.
- Наращивание длины рабочей поверхности путём последовательного соединения нескольких рельсов через торцевые штифты.
- Применение в системах автоматизации и контроля для перемещения сенсоров и измерительных головок.
