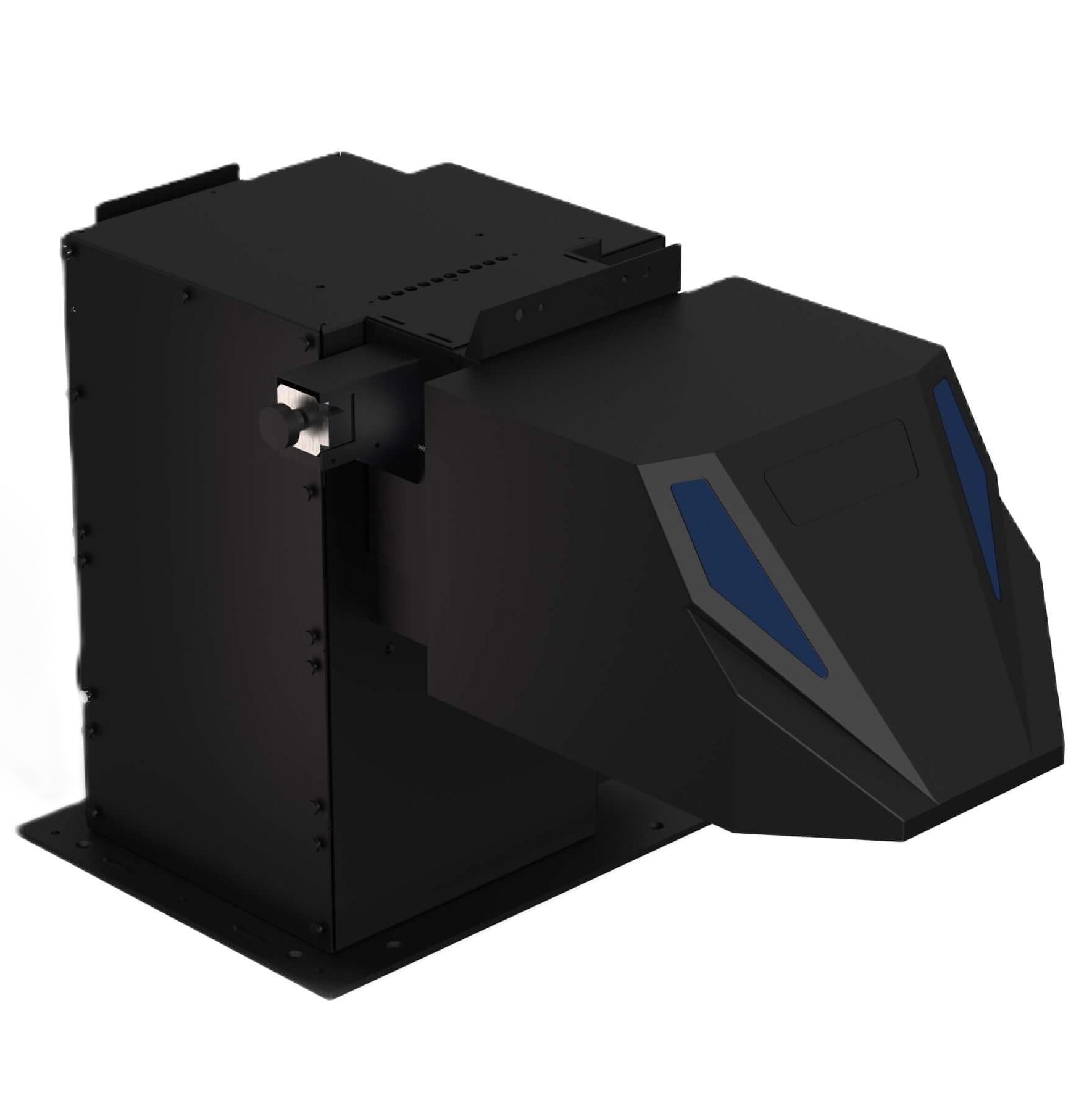

EN-AM15-S220 - AM1.5G симулятор

Использование солнечного симулятора с одной ксеноновой лампой вместо двухламповой конструкции упрощает его эксплуатацию и обслуживание, поскольку устраняет проблему разного срока службы ламп. Благодаря тому, что срок службы ксеноновых ламп составляет 1000 часов, а галогенных — всего 50 часов, использование одной ксеноновой лампы позволяет избежать необходимости частой замены ламп и обеспечивает непрерывную работу системы на протяжении более чем 1000 часов. Это существенно сокращает время на настройку источника света и повышает воспроизводимость результатов тестирования образцов.

Особенности:

• Высокоспектральное соответствие стандарту AM 1.5G означает, что, солнечный симулятор, способен воспроизводить спектр солнечного излучения, соответствующий спектру Солнца на уровне моря в полдень при ясном небе. Это важно для точного моделирования условий освещения, необходимых для тестирования фотоэлектрических панелей и других устройств, работающих на солнечной энергии.
• Спектральная регулировка — это процесс настройки спектра солнечного симулятора, для достижения максимального соответствия спектру солнечного излучения. Это критически важно для точного моделирования условий освещения, необходимых для тестирования фотоэлектрических панелей и других устройств, работающих на солнечной энергии.
• EN-AM15-S220 разработан с учётом удобства пользователя. Простота использования распространяется на все аспекты работы симулятора: от настройки спектра до тестирования эффективности и коррекции спектрального несоответствия.

По сравнению с многоламповым светодиодным симулятором, EN-AM15-S220 обладает лучшим спектральным охватом SPEC и меньшей частотой спектральных отклонений SPD. Таким образом, симулятор подходит для эффективного тестирования перовскитно-кремниевых солнечных элементов.

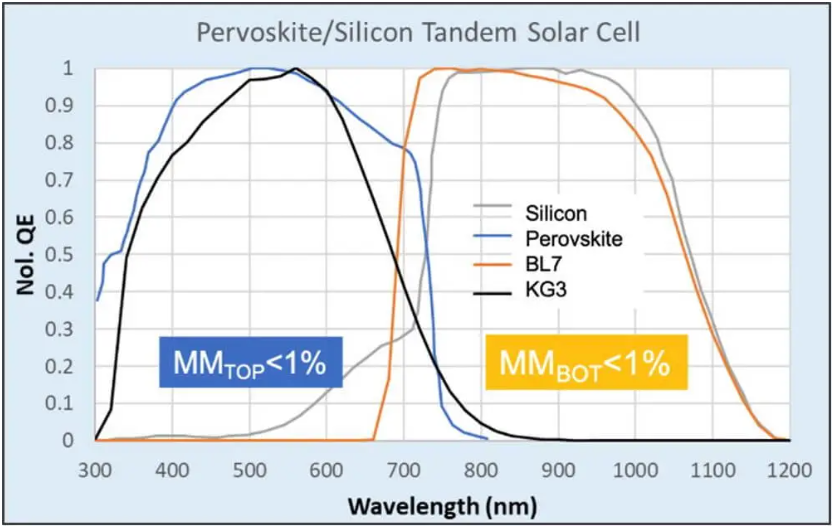

Эталонные ячейки BL7 и KGZ, соединённые с солнечным симулятором, обеспечивают наименьшее спектральное несоответствие (<1%) по сравнению с другими типами ячеек.

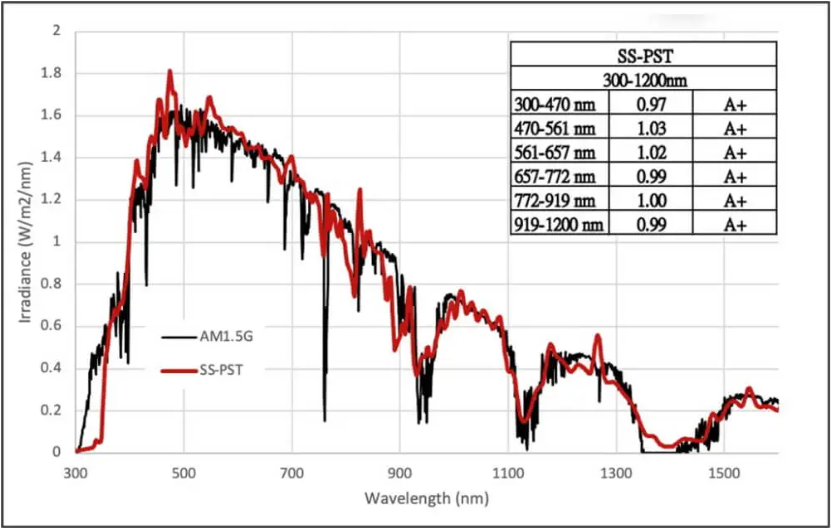

Выходной спектр EN-AM15-S220 соответствует требованиям стандарта AM1.5G в диапазоне от 300 до 1700 нм со средним спектральным несоответствием: 6% (IEC 60904-9:2020).

Еще одной особенностью солнечного симулятора EN-AM15-S220 является перестраиваемый спектр.

Функции программного обеспечения:

• Автоматизированное измерение вольт-амперных характеристик (IV кривых), измерения максимального напряжения, максимального тока, тока короткого замыкания и плотности тока короткого замыкания. Измерение параметров Voc / FF / Pmax / Efficiency / Rs / Rsh.
• Отображение нескольких кривых и режимов измерений в одном окне.
• Поддержка прямых и обратных измерений.
• Автоматический контроль затвора до начала измерений.
• Функция быстрых заметок.
• Отображение IV кривых в полулогарифмическом режиме.
• Поддержка двухступенчатых измерений.
• Ведение проектов в формате дерева решений.
• Автоматическое резервное копирование (backup) данных.
• Формирование отчетов в форматах JPG, CSV.
• Поддержка интерфейсов NI GPIB, USB и RS232.

Как достигается соответствие стандарту AM1.5G:

1. В солнечном симуляторе используется оптическая система с ксеноновым источником света для точной имитации солнечного спектра AM1.5G. Система пропускает свет определённых длин волн и точно управляется, охватывая весь солнечный спектр — от УФ до ближнего ИК.
2. EN-AM15-S220 использует передовую технологию спектрального контроля для точной настройки спектра под стандарт AM1.5G. Это достигается благодаря ксеноновой лампе A+, имитирующей солнечное излучение.
3. Симулятор EN-AM15-S220 откалиброван по эталонным солнечным элементам WPVS, которые соответствуют спектру AM1.5G. Сравнивая с ними выходные данные имитатора, можно скорректировать его работу так, чтобы она точно соответствовала солнечному спектру.
4. Программа IVS-KA7000 автоматически корректирует работу имитатора, чтобы излучаемый спектр строго соответствовал стандарту AM1.5G.
